Üç kollu tutucular 2K, ergonomik

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Makina kulpları, düğmeler
    - Üç kollu tutucular 2K, ergonomik

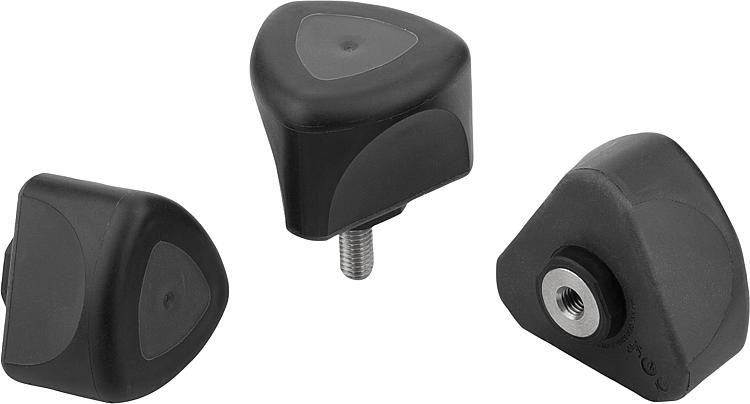

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:

Sert bileşen: Cam elyaf takviyeli plastik.
Yumuşak bileşen: Termoplastik elastomer.
Burç veya setskur: Çelik, mukavemet sınıfı 5.8 veya paslanmaz çelik 1.4305.

Model:Çelik, mavi pasifleştirilmiş.
Kaplamasız paslanmaz çelik.Bilgi:Grafit siyah RAL 9011 (sert bileşen) ve
siyah gri RAL 7021 (yumuşak bileşen)
renk kombinasyonu standart olarak teslim edilir.

Yumuşak bileşen sayesinde kumanda parçasının Kapalı yapı şekli, kirlere karşı yeterli koruma sağlar. Yapı şekli, elin ergonomik bir kavraması olması için yönelik taleplere özel olarak tasarlanmıştır.Talep üzerine:Diğer renk kombinasyonları.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0980 Üç kollu tutucular 2K, ergonomik

155 kB

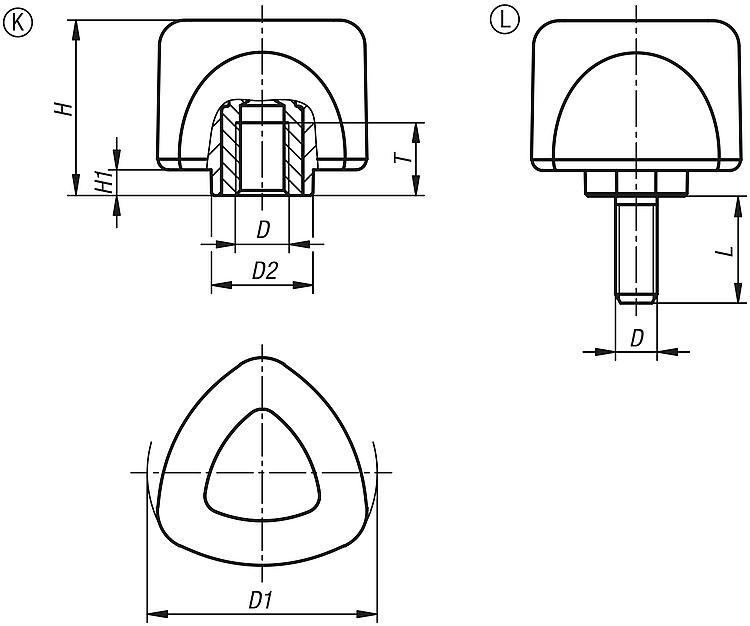

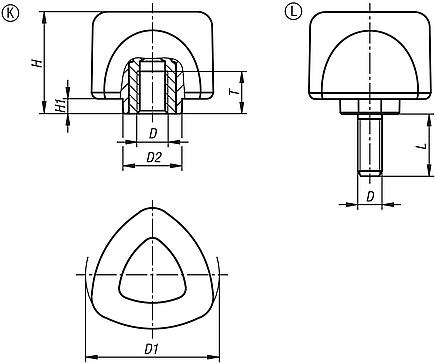

Çizimler (toplu genel bakış)

Üç kollu tutamak, ergonomik, 2K, içten dişli

daha fazla bilgi

Çizimler

Üç kollu tutamak, ergonomik, 2K, içten dişli

Ürün seçimi/filtresi

Sipariş numarası	Form	Bileşen malzemesi	D	D1	D2	H	H1	T	Fiyat
K0980.5008	K	Çelik	M8	53,8	23,9	41	6	17	6,16 €
K0980.5010	K	Çelik	M10	53,8	23,9	41	6	17	6,16 €
K0980.6308	K	Çelik	M8	67,7	23,9	36	6	17	6,66 €
K0980.6310	K	Çelik	M10	67,7	23,9	36	6	17	6,66 €
K0980.05008	K	Paslanmaz çelik	M8	53,8	23,9	41	6	17	6,92 €
K0980.05010	K	Paslanmaz çelik	M10	53,8	23,9	41	6	17	6,92 €
K0980.06308	K	Paslanmaz çelik	M8	67,7	23,9	36	6	17	7,39 €
K0980.06310	K	Paslanmaz çelik	M10	67,7	23,9	36	6	17	7,39 €

Üç kollu tutamak 2K, ergonomik, dıştan dişli

daha fazla bilgi

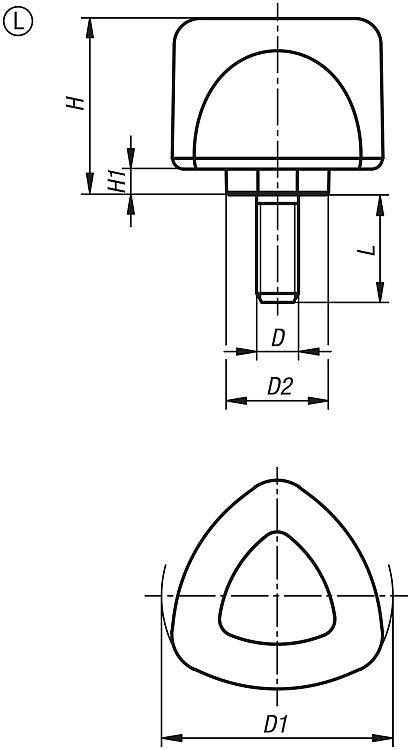

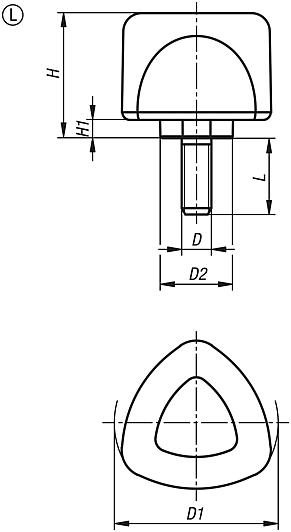

Çizimler

Üç kollu tutamak 2K, ergonomik, dıştan dişli

Ürün seçimi/filtresi

Sipariş numarası	Form	Bileşen malzemesi	D	D1	D2	H	H1	L	Fiyat
K0980.5008X20	L	Çelik	M8	53,8	23,9	41	6	20	8,22 €
K0980.5008X25	L	Çelik	M8	53,8	23,9	41	6	25	8,22 €
K0980.5008X30	L	Çelik	M8	53,8	23,9	41	6	30	8,39 €
K0980.5008X40	L	Çelik	M8	53,8	23,9	41	6	40	8,39 €
K0980.5010X20	L	Çelik	M10	53,8	23,9	41	6	20	8,62 €
K0980.5010X25	L	Çelik	M10	53,8	23,9	41	6	25	8,62 €
K0980.5010X30	L	Çelik	M10	53,8	23,9	41	6	30	8,62 €
K0980.5010X40	L	Çelik	M10	53,8	23,9	41	6	40	8,62 €
K0980.6308X20	L	Çelik	M8	67,7	23,9	36	6	20	8,68 €
K0980.6308X25	L	Çelik	M8	67,7	23,9	36	6	25	8,68 €
K0980.6308X30	L	Çelik	M8	67,7	23,9	36	6	30	8,91 €
K0980.6308X40	L	Çelik	M8	67,7	23,9	36	6	40	8,91 €
K0980.6310X20	L	Çelik	M10	67,7	23,9	36	6	20	9,10 €
K0980.6310X25	L	Çelik	M10	67,7	23,9	36	6	25	9,10 €
K0980.6310X30	L	Çelik	M10	67,7	23,9	36	6	30	9,10 €
K0980.6310X40	L	Çelik	M10	67,7	23,9	36	6	40	9,10 €
K0980.05008X20	L	Paslanmaz çelik	M8	53,8	23,9	41	6	20	9,14 €
K0980.05008X25	L	Paslanmaz çelik	M8	53,8	23,9	41	6	25	9,14 €
K0980.05008X30	L	Paslanmaz çelik	M8	53,8	23,9	41	6	30	9,53 €
K0980.05008X40	L	Paslanmaz çelik	M8	53,8	23,9	41	6	40	9,53 €
K0980.05010X20	L	Paslanmaz çelik	M10	53,8	23,9	41	6	20	9,75 €
K0980.05010X25	L	Paslanmaz çelik	M10	53,8	23,9	41	6	25	9,75 €
K0980.05010X30	L	Paslanmaz çelik	M10	53,8	23,9	41	6	30	9,75 €
K0980.05010X40	L	Paslanmaz çelik	M10	53,8	23,9	41	6	40	9,75 €
K0980.06308X20	L	Paslanmaz çelik	M8	67,7	23,9	36	6	20	9,63 €
K0980.06308X25	L	Paslanmaz çelik	M8	67,7	23,9	36	6	25	9,63 €
K0980.06308X30	L	Paslanmaz çelik	M8	67,7	23,9	36	6	30	10,03 €
K0980.06308X40	L	Paslanmaz çelik	M8	67,7	23,9	36	6	40	10,03 €
K0980.06310X20	L	Paslanmaz çelik	M10	67,7	23,9	36	6	20	10,24 €
K0980.06310X25	L	Paslanmaz çelik	M10	67,7	23,9	36	6	25	10,24 €
K0980.06310X30	L	Paslanmaz çelik	M10	67,7	23,9	36	6	30	10,24 €
K0980.06310X40	L	Paslanmaz çelik	M10	67,7	23,9	36	6	40	10,24 €
