K0072

Dikey ayaklı ve ayarlanabilir baskı milli yatay hızlı bağlama...

Ürünler
- Kullanım parçaları | Norm birimleri
  - Hızlı bağlama elemanları, güç gerdiricileri
    - Dikey ayaklı ve ayarlanabilir baskı milli yatay hızlı bağlama elemanı

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:galvaniz kaplama ve pasifleştirilmiş.
Baskı mili ve somunlar fosfat kaplama.
Yağlara karşı dayanıklı plastik kol.Bilgi:K0072.0075 ve K0072.0150 modellerinde bir neopren baskı parçası da teslim edilir.Aksesuar:K0100
K0101
K0102
K0103
K0106
K0107Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0072 Dikey ayaklı ve ayarlanabilir baskı milli yatay hızlı bağlama elemanı

174 kB

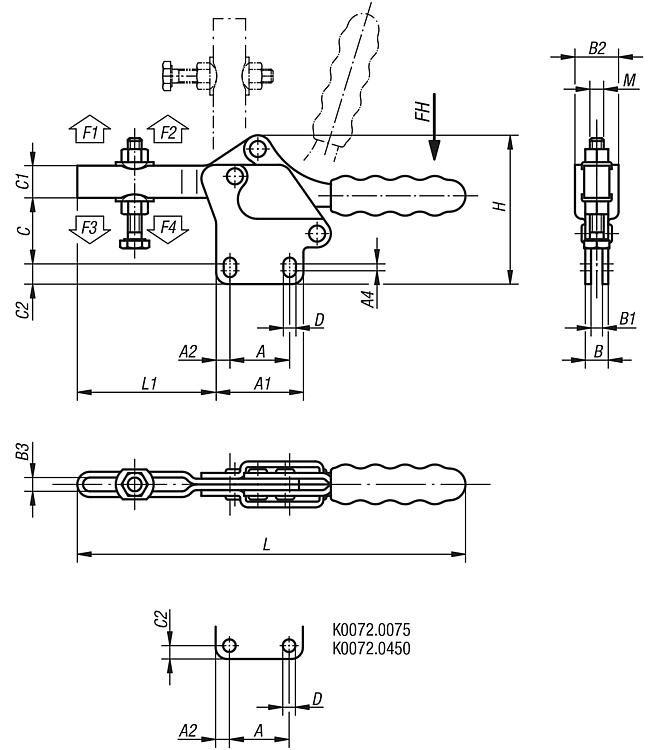

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Açılma açısı Tutma kolu	Açılma açısı Kol	El kuvveti FH N	Tutma kuvveti F1 N	Tutma kuvveti F2 N	Bağlama kuvveti F3 N	Bağlama kuvveti F4 N	Uygun plastik kol	Fiyat
K0072.0075	90°	75°	80	500	1100	250	700	K0100.16	12,29 €
K0072.0150	90°	80°	140	1200	2600	400	1000	K0100.20	15,55 €
K0072.0250	95°	80°	200	1500	3500	800	1950	K0100.28	21,37 €
K0072.0350	90°	75°	250	2500	5500	1150	3100	K0100.30	27,24 €
K0072.0450	90°	75°	250	3000	6500	1150	3100	K0100.34	39,46 €

Sipariş numarası	A	A1	A2	A4	B	B1	B2	B3	C	C1	C2	D	H	L	L1	M	Fiyat
K0072.0075	13,5	25	5,7	-	8	4	16	5,8	22	9,5	5	5,2	46	116	37	M5x35	12,29 €
K0072.0150	26	38	6	3	10	5	20	6,2	28	14	9	5,5	66	170	60	M6x50	15,55 €
K0072.0250	26	42	8	2,6	12	6	23	9	39	17,5	10	6,6	82	224	79	M8x60	21,37 €
K0072.0350	41,2	59	9	2	16	8	30	12	54	24	10	8,7	109,5	274	108	M10x80	27,24 €
K0072.0450	41,2	67	13	-	20	10	38	13,2	66	27	13	8,7	130	305	129	M12x100	39,46 €
