K0399Dişli elemanlar güçlendirilmiş |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Dişli eleman: Çelik veya paslanmaz çelik.Model:pasifize edilmiş.Bilgi:Dişli elemanlar, deforme olmuş, aşınmış veya bozulmuş dişli deliklerin tekrar kullanılmasını veya onarılmasını mümkün kılar. Böylece yüksek kalitedeki ürünlerin ıskartaya ayrılması yerine tekrar geri kazanılması mümkündür. Dişli elemanlar, hafif metaller ve döküm dahil farklı malzemelerde kullanım için uygundur.
M6'dan büyük içten dişli elemanlar, dört yerine iki kilitleme kaması ile teslim edilir.
Müsaade edilen ölçü sapmaları:
Belirtilen dişlilerde orta tolerans sınıfı geçerlidir; yani somun dişlisi için 6H ve cıvata dişlisi için 6g. Geri kalan ölçü ±0,25 mm.
Güçlendirilmiş dişli elemanlar ile ayrıca daha yüksek yüklenmelerin söz konusu olduğu uygulamalar için daha kalın enine kesitli bir dişli elemanı tipi sunuyoruz.
Teknik bilgi için bkz. dişli eleman kullanım kılavuzu.
Avantajlar:- Kolay ve hızlı montaj.
- Eleman, burulmalardan veya titreşimlerden dolayı dönmesini önleme amacıyla kamalar ile sabitlenir.
- Montaj aleti haricinde başka özel aletlerin kullanılması gerekli değildir.Çizim bilgisi: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

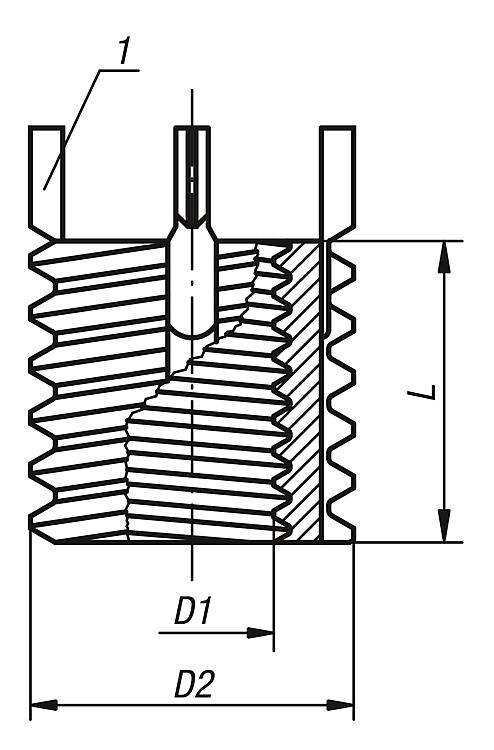

| Sipariş numarası | Ana gövde
malzemesi | D1
İçten dişli | D2
Dıştan dişli | L
Uzunluk | Montaj
Delme
takımı Ø | Montaj
Havşa Ø
+0,25 | Montaj
Diş açma
takımı | Montaj
Asgari dişli
derinliği | Çıkarma
Delme
takımı Ø | Çıkarma
Delme
derinliği | Montaj aletleri
sipariş numarası | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0399.04 | Çelik | M4 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0399.804 |  |  | 6,18 € | | | K0399.05 | Çelik | M5 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | K0399.805 | | | 3,21 € | | | K0399.06 | Çelik | M6 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | K0399.806 | | | 3,44 € | | | K0399.08 | Çelik | M8 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0399.808 | | | 3,83 € | | | K0399.08X1 | Çelik | M8x1 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0399.808 | | | 3,83 € | | | K0399.10 | Çelik | M10 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0399.810 | | | 4,76 € | | | K0399.10X125 | Çelik | M10x1,25 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0399.810 | | | 7,82 € | | | K0399.12 | Çelik | M12 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0399.812 | | | 6,11 € | | | K0399.12X125 | Çelik | M12x1,25 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0399.812 | | | 6,11 € | | | K0399.14 | Çelik | M14 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0399.814 | | | 7,57 € | | | K0399.14X15 | Çelik | M14x1,5 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0399.814 | | | 7,57 € | | | K0399.16 | Çelik | M16 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 8,80 € | | | K0399.16X15 | Çelik | M16x1,5 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 8,80 € | | | K0399.18X15 | Çelik | M18x1,5 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | K0399.818 | | | 12,98 € | | | K0399.20 | Çelik | M20 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0399.820 | | | 15,24 € | | | K0399.20X15 | Çelik | M20x1,5 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0399.820 | | | 15,24 € | | | K0399.22X15 | Çelik | M22x1,5 | M32x2 | 32 | 30 | 32,3 | M32x2 | 36,5 | 27,8 | 6,4 | K0399.822 | | | 19,46 € | | | K0399.24 | Çelik | M24 | M33x2 | 33 | 31 | 33,3 | M33x2 | 37,5 | 28,8 | 6,4 | K0399.824 | | | 27,64 € | | | K0399.24X2 | Çelik | M24x2 | M33x2 | 33 | 31 | 33,3 | M33x2 | 37,5 | 28,8 | 6,4 | K0399.824 | | | 27,64 € | | | K0399.104 | Paslanmaz çelik | M4 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0399.804 | | | 7,04 € | | | K0399.105 | Paslanmaz çelik | M5 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | K0399.805 | | | 6,47 € | | | K0399.106 | Paslanmaz çelik | M6 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | K0399.806 | | | 6,30 € | | | K0399.108 | Paslanmaz çelik | M8 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0399.808 | | | 6,64 € | | | K0399.108X1 | Paslanmaz çelik | M8x1 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0399.808 | | | 6,64 € | | | K0399.110 | Paslanmaz çelik | M10 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0399.810 | | | 7,61 € | | | K0399.110X125 | Paslanmaz çelik | M10x1,25 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0399.810 | | | 7,61 € | | | K0399.112 | Paslanmaz çelik | M12 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0399.812 | | | 9,70 € | | | K0399.112X125 | Paslanmaz çelik | M12x1,25 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0399.812 | | | 9,70 € | | | K0399.114 | Paslanmaz çelik | M14 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0399.814 | | | 12,63 € | | | K0399.114X15 | Paslanmaz çelik | M14x1,5 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0399.814 | | | 12,63 € | | | K0399.116 | Paslanmaz çelik | M16 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 13,99 € | | | K0399.116X15 | Paslanmaz çelik | M16x1,5 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 13,99 € | | | K0399.118X15 | Paslanmaz çelik | M18x1,5 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | K0399.818 | | | 20,13 € | | | K0399.120 | Paslanmaz çelik | M20 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0399.820 | | | 24,90 € | | | K0399.120X15 | Paslanmaz çelik | M20x1,5 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0399.820 | | | 24,90 € | | | K0399.122X15 | Paslanmaz çelik | M22x1,5 | M32x2 | 32 | 30 | 32,3 | M32x2 | 36,5 | 27,8 | 6,4 | K0399.822 | | | 42,83 € | | | K0399.124 | Paslanmaz çelik | M24 | M33x2 | 33 | 31 | 33,3 | M33x2 | 37,5 | 28,8 | 6,4 | K0399.824 | | | 54,00 € | | | K0399.124X2 | Paslanmaz çelik | M24x2 | M33x2 | 33 | 31 | 33,3 | M33x2 | 37,5 | 28,8 | 6,4 | K0399.824 | | | 54,00 € | |
