Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Değişken altıgen kıskaçlar ile bağlama düzeneklerinin masrafları en aza indirilir. Bağlama aralığı, deliği kaydırmak zorunda olmadan 17 mm'ye kadar değiştirilebilir. Bu kolayca, değişken altıgeni döndürerek gerçekleştirilir.
Malzeme:Eksantrik cıvata: 10.9'a temperlenmiş.
Altıgen kıskaç: Sementasyon çeliği.Model:Eksantrik cıvata: Perdahlı.
Altıgen kıskaç pulu: Sertleştirilmiş ve perdahlı.Bilgi:Kıskaçlar, işlenmiş yüzeyler için düz kenarlarla veya ham parçalar için dişli kenarlarla teslim edilebilir.
"A mesafesi" ayarı altıgen kıskaç kolayca çevrilerek gerçekleşir, bunun 6 kenarı cıvata ortasına 1'er mm farklı mesafeye sahiptir.
Talep üzerine:Yedek eksantrik cıvatalar.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0023 Değişken altıgen kıskaçlar

166 kB

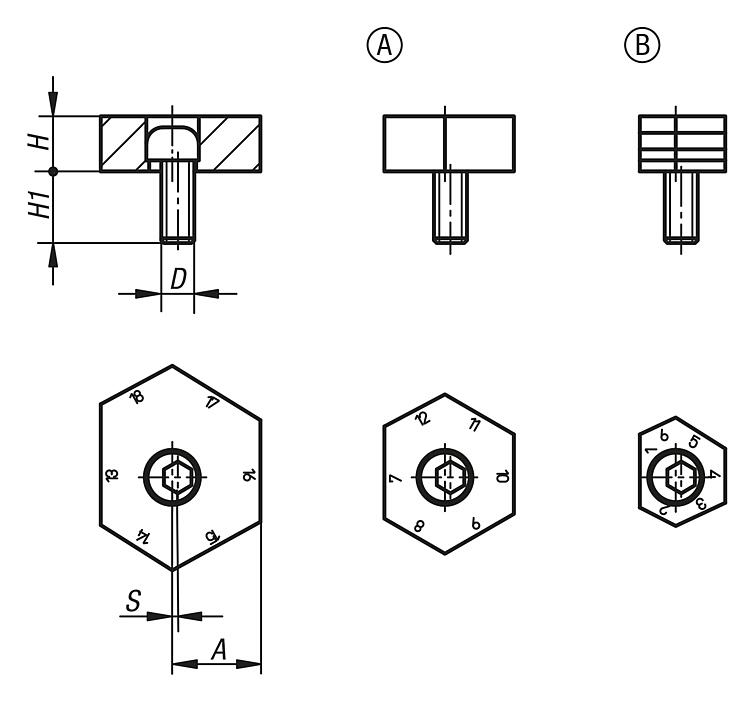

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Tip	Mesafe A Kenar No.	D	H	H1	S (Eksantrik yol)	Bağlama kuvveti kN	Fiyat
K0023.09	A	düz	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	69,31 €
K0023.10	A	düz	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	76,76 €
K0023.11	A	düz	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	84,63 €
K0023.13	B	Dişli	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	75,22 €
K0023.14	B	Dişli	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	81,44 €
K0023.15	B	Dişli	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	91,15 €
