K0039Kama gerdirici perdahlı veya tırtıllı sıkıştırma yüzeyleri |
geri |
|

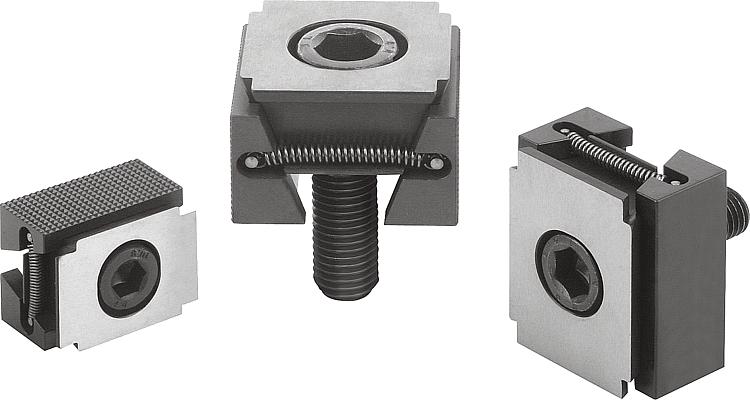

Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Çift kama ve germe segmentleri: Islah çeliği.Model:Çift kama ve germe segmentleri: Sertleştirilmiş, siyah.Bilgi:Kama gerdiriciler, çalışma prensipleri nedeniyle çoklu gerdirmeler için uygundur. Kama yüzeyleri sayesinde yüksek sıkıştırma kuvvetleri elde edilir. Kama gerdiriciler isteğe bağlı olarak gerdirmek amacıyla bir dişli delikte veya bir T kanalında kullanılabilir. Gergi cıvatasının vidalanmasıyla iki germe segmenti dışa doğru hareket eder ve iş parçalarını işleme düzeneğinin sabit dayanak çenelerine doğru bastırırlar. Çift kamaya açılmış olan uzun delik üzerinden kama gerdiriciler kaydırılabilir veya toleranslar dengelenebilir.

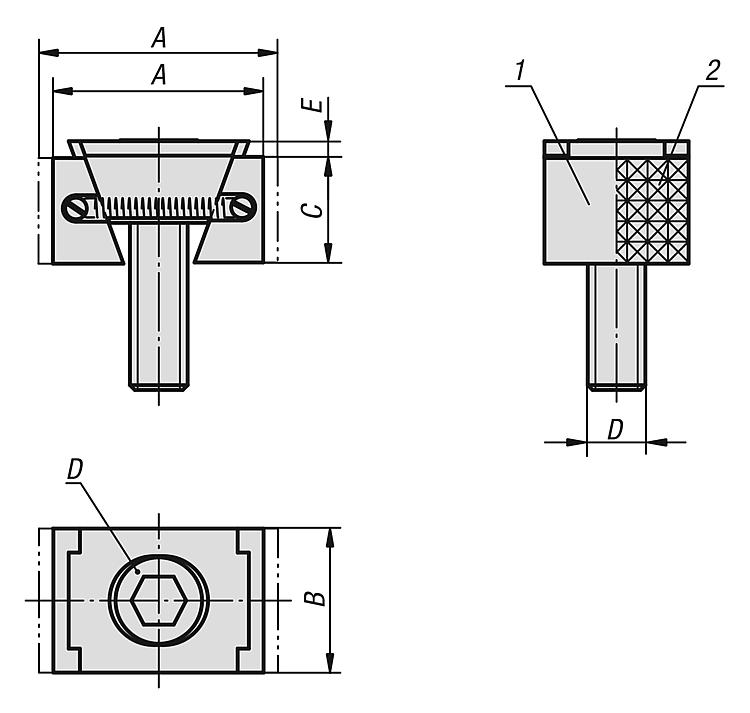

Kaydırma mesafesi: M8 = ±0,5 mm M10 = ±1,0 mm M12 = ±1,0 mm M16 = ±1,5 mmÇizim bilgisi:D) Silindir başlı cıvata DIN 6912

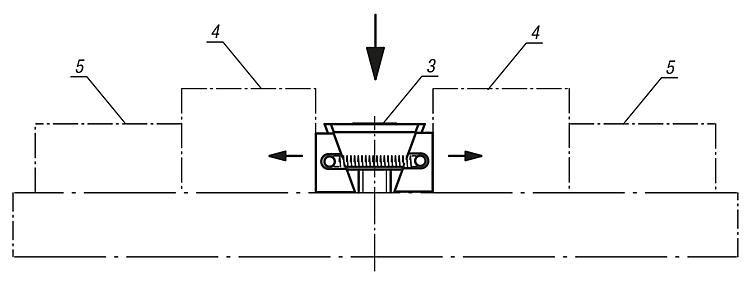

1) Sıkıştırma yüzeyleri: Perdahlı 2) Sıkıştırma yüzeyleri: Tırtıllı 3) Kama gerdirici 4) İş parçası 5) Sabit dayanak Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası | Tip 1 | Tip 2 | A min. | A maks. | B | C | D | E | Bağlama kuvveti maks. kN | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
K0039.1108 | düz | ince | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 | | | 88,71 € | | K0039.1110 | düz | ince | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | 117,36 € | | K0039.1112 | düz | ince | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | 130,22 € | | K0039.1116 | düz | ince | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | 184,62 € | | K0039.2108 | tırtıllı | ince | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 | | | 94,90 € | | K0039.2110 | tırtıllı | ince | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | 125,57 € | | K0039.2112 | tırtıllı | ince | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | 135,80 € | | K0039.2116 | tırtıllı | ince | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | 195,69 € | | K0039.1208 | düz | geniş | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | 110,19 € | | K0039.1210 | düz | geniş | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | 137,38 € | | K0039.1212 | düz | geniş | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | 160,28 € | | K0039.1216 | düz | geniş | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | 206,00 € | | K0039.2208 | tırtıllı | geniş | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | 118,28 € | | K0039.2210 | tırtıllı | geniş | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | 144,57 € | | K0039.2212 | tırtıllı | geniş | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | 169,39 € | | K0039.2216 | tırtıllı | geniş | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | 218,00 € | |
