Sıkıştırma mandrelleri

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Bağlama pabuçları
    - Merkezleyici bağlama elemanı
      - Sıkıştırma mandrelleri

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: Yapı çeliği, Konik başlı cıvata: Sementasyon çeliği.Model:Gövde: Perdahlı.
Konik başlı cıvata: Sertleştirilmiş.Bilgi:Sıkıştırma mandreli, torna parçalarını ikinci işlemesi için oldukça uygundur. D çapı, tornalama veya frezeleme yoluyla gerdirilecek olan iş parçası çapına uyarlanabilir.
Düşük yapı şekli - rahatsız eden germe demirleri yoktur.
Gerdirme hareketi, alyan anahtarı ile veya hidrolik olarak gerçekleştirilir.

D min = "D"nin tornalanabildiği veya frezelenebildiği, izin verilen en küçük çap.Montaj:Sıkıştırma mandrelini bekleme konumunda çapın üzerinde yakl. 0,1 mm (bağlama yolu) genişletin. Şimdi sıkıştırma mandreli, bir torna veya freze makinesi üzerinde iş parçasının iç çapına getirilir.

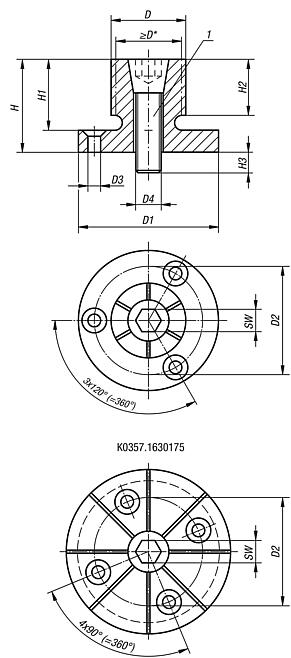

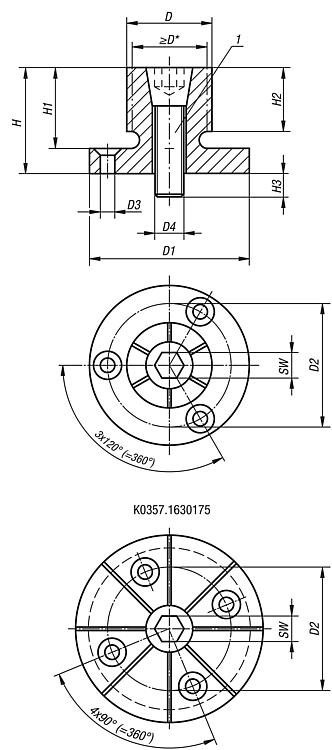

Flanş gerekirse bir delik içerisinde veya uygu pimleriyle merkezlenebilir.Çizim bilgisi:

1) Konik başlı cıvata

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0357 Sıkıştırma mandrelleri

212 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D min.	D1	D2	D3 Havşa başlı cıvata ISO 10642	D4 Konik başlı cıvata	H	H1	H2	H3	SW Konik başlı cıvata	Sıkma torku maks. Nm	Bağlama kuvveti maks. kN	Fiyat
K0357.020407	7,4	4,1	20 h9	13,7	M2	M2	10,7	7,6	6,1	4,1	1,5	0,7	1,1	78,86 €
K0357.040812	12,4	8	29,72 h9	21	M3	M4	21,8	16	15	8	3	5	4,2	80,22 €
K0357.061214	14,2	12,2	31,5 h9	23,1	M3	M6	24,9	19	15	12	5	17	8,5	81,82 €
K0357.081420	20	13,5	37,5 h9	29	M3	M8	24,9	19	15	14	6	34	11,1	83,64 €
K0357.062027	27	18	50 h9	39,4	M4	M10	28,6	22,2	17,5	17	8	60	20	108,69 €
K0357.102535	35,3	23	56 h9	45,5	M4	M12	31,8	25,4	20,6	21	10	150	26,3	133,85 €
K0357.123442	42	29,3	69,5 h8	55,9	M5	M16	39,6	31,8	27	22	14	280	44,5	170,72 €
K0357.123452	51,5	29,3	75,5 h9	63,9	M5	M16	39,6	31,8	27	22	14	280	44,5	177,21 €
K0357.163077	77,7	29,3	107,5 h9	92,5	M6	M16	45,5	37,6	32,3	20	14	280	44,5	286,42 €
K0357.1630103	103	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	437,00 €
K0357.1630175	175	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	851,00 €
