K0024Spiral eksantrik cıvatalar |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Çelik.Model:Sertleştirilmiş (56 ±1 HRC) ve mavi galvaniz kaplamalı.
Mukavemet sınıfı 8.8.Bilgi:Birçok farklı iş parçası fomunda aşağıya doğru çekiş etkili bağlama imkanı sunan sağlam ve kompalt spiral eksantrik cıvatalar.Montaj:İş parçasına önerilen X veya Z mesafesinde bir veya daha fazla dişli delik açın. Gergi cıvatasını gerekli olan yüksekliğe vidalayın ve yassı tarafı iş parçasına gelecek şekilde konumlandırın. İş parçasını yerleştirin ve gergi cıvatasını içten altıgen üzerinden sıkın. Yaklaşık 1/3 tur ile gerginlik saplanır. Dişli delik düzenli olarak yağlanmalıdır.

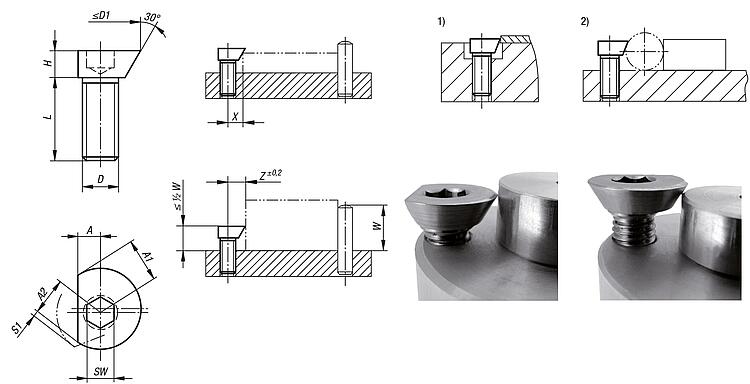

İş parçasının dayanaklardan dönerek uzaklaşmasını önlemek için gerdirme esnasında döndürme hareketi, her zaman dayanaklara doğru gerçekleştirilmelidir.Talep üzerine:Soldan dişli spiral eksantrik cıvatalar.Çizim bilgisi:1) İnce sac plakaları gerdirme
2) Yuvarlak parçaları gerdirme İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | A | A1 | A2 | D
| D1
maks. | H | L | SW | S1
(Bağlama yolu) | X | Z | Bağlama
kuvveti
kN | Sıkma
torku
maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0024.0408 | 3 | 4,6 | 4 | M4 | 9,2 | 3 | 8 | 2,5 | 0,6 | 3,5 | 4,2 | 0,09 | 1,5 |  | | 15,57 € | | | K0024.0510 | 3,5 | 5,7 | 5 | M5 | 11,4 | 4 | 10 | 3 | 0,7 | 4,2 | 5,2 | 0,1 | 2 | | | 16,00 € | | | K0024.0612 | 4,5 | 7,1 | 6,1 | M6 | 14,2 | 5 | 12 | 4 | 1 | 5,4 | 6,4 | 0,3 | 4,5 | | | 16,80 € | | | K0024.0816 | 5,5 | 8,9 | 7,7 | M8 | 18 | 6 | 16 | 5 | 1,2 | 6,6 | 8 | 2,7 | 20 | | | 17,72 € | | | K0024.1020 | 6,5 | 11,1 | 9,4 | M10 | 22,2 | 7 | 20 | 6 | 1,7 | 8,3 | 9,8 | 4 | 30 | | | 18,80 € | | | K0024.1224 | 8 | 13,5 | 11,6 | M12 | 27 | 9 | 24 | 8 | 1,9 | 10,1 | 12 | 5,4 | 44 | | | 19,80 € | |
