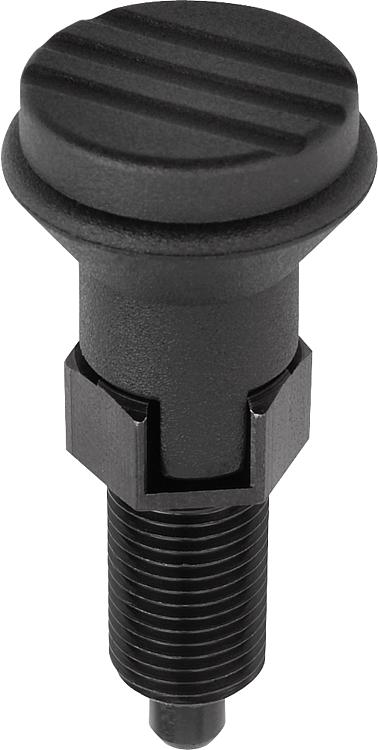

        İndeksleme pistonu çelik veya paslanmaz çelik, plastik mantar saplı, kapaklı, kilitleme kanallı, kontra somunsuz

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Kilitleme bulonları, kilitleme konumunun enine kuvvetler tarafından değiştirilmesinin önleneceği yerlerde kullanılır. Ancak bulon elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Çıkartma uzun süre boyunca yapılacaksa ve kilitleme piminin geri sıçraması önlenecekse, Form C veya Form D kullanılmalıdır.Malzeme:

Çelik model:
Dişli kovanlı ve kilitleme pimi kolay işlenir çelik.

Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmiş
Dişli kovan 1.4305.
Kilitleme pimi 1.4034.

Kilitleme pimi sertleştirilmemiş:
Dişli kovan 1.4305.
Kilitleme pimi 1.4305.

Mantar tutamak: Termoplastik, siyah gri.

Model:Çelik model:
Dişli kovan karartılmış.
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve karartılmış.

Paslanmaz çelik model:
Dişli kovan yalın.
Kilitleme pimi sertleştirilmiş ve taşlanmış, yalın.
Kilitleme pimi sertleştirilmemiş ve taşlanmamış, yalın.

Mantar tutamak siyah gri RAL7021.Talep üzerine:Özel modeller.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0339_C İndeksleme pistonu çelik veya paslanmaz çelik, plastik mantar saplı, kapaklı, kilitleme kanallı, kontra somunsuz

241 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	Kilitleme pimi	D	D1	D2	L	L1	L2	L3	Strok S	SW1	F x 30°	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Fiyat
K0339.3105	C	çelik	sertleştirilmiş	5	M10x1	21	47	17	7	15	5	13	1,3	5	12	8,34 €
K0339.3206	C	çelik	sertleştirilmiş	6	M12x1,5	25	56	20	8	17	6	14	1,8	6	14	9,29 €
K0339.3308	C	çelik	sertleştirilmiş	8	M16x1,5	33	74	26	10	23	8	19	2,3	15	35	10,54 €
K0339.3410	C	çelik	sertleştirilmiş	10	M20x1,5	33	80	28	12	25	10	22	2,8	15	34	10,78 €
K0339.03105	C	paslanmaz çelik	sertleştirilmiş	5	M10x1	21	47	17	7	15	5	13	1,3	5	12	12,14 €
K0339.03206	C	paslanmaz çelik	sertleştirilmiş	6	M12x1,5	25	56	20	8	17	6	14	1,8	6	14	14,36 €
K0339.03308	C	paslanmaz çelik	sertleştirilmiş	8	M16x1,5	33	74	26	10	23	8	19	2,3	15	35	18,54 €
K0339.03410	C	paslanmaz çelik	sertleştirilmiş	10	M20x1,5	33	80	28	12	25	10	22	2,8	15	34	20,67 €
K0339.13105	C	paslanmaz çelik	sertleştirilmemiş	5	M10x1	21	47	17	7	15	5	13	1,3	5	12	12,14 €
K0339.13206	C	paslanmaz çelik	sertleştirilmemiş	6	M12x1,5	25	56	20	8	17	6	14	1,8	6	14	14,36 €
K0339.13308	C	paslanmaz çelik	sertleştirilmemiş	8	M16x1,5	33	74	26	10	23	8	19	2,3	15	35	18,54 €
K0339.13410	C	paslanmaz çelik	sertleştirilmemiş	10	M20x1,5	33	80	28	12	25	10	22	2,8	15	34	20,67 €
