İndeksleme pistonu kısa versiyon paslanmaz çelik mantar tutamaklı

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Bilyalı setiskur vidalar, indeksleme pistonları, bilyalı kilit pimleri
    - İndeksleme pistonları
      - İndeksleme pistonu kısa versiyon paslanmaz çelik mantar tutamaklı

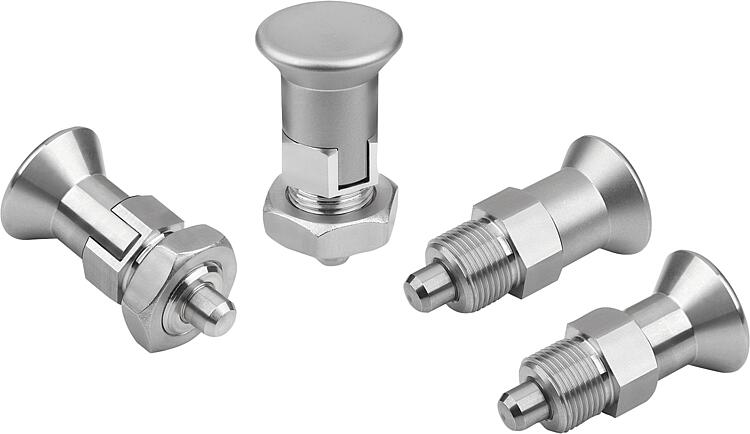

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Kilitleme bulonları, kilitleme konumunun enine kuvvetler tarafından değiştirilmesinin önleneceği yerlerde kullanılır. Ancak bulon elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Çıkartma uzun süre boyunca yapılacaksa ve kilitleme piminin geri sıçraması önlenecekse, Form C veya Form D kullanılmalıdır.Malzeme:Model:Paslanmaz çelik versiyon A1:
Dişli manşon ve mantar tutamak yalın.
Kilitleme pimi sertleştirilmiş ve taşlanmış, yalın.
Kilitleme pimi sertleştirilmemiş ve taşlanmamış, parlak.

Paslanmaz çelik model A4:
Dişli kovan yalın.
Mantar tutamak yalın veya kumlanmış.
Kilitleme pimi topraklanmış ve kimyasal olarak nikel kaplanmıştır.
Kilitleme pimi topraklamış, yalın.Bilgi:Kullanılan malzemeler geniş bir uygulama yelpazesine olanak sağlar.
Çok yüksek korozyon direncine sahip gereksinimler için A4 paslanmaz çelikten üretilen indeksleme pistonları önerilir.
Talep üzerine:Özel modeller.Aksesuar:Konumlandırma burçları K1290.
Mesafe halkaları K0665.

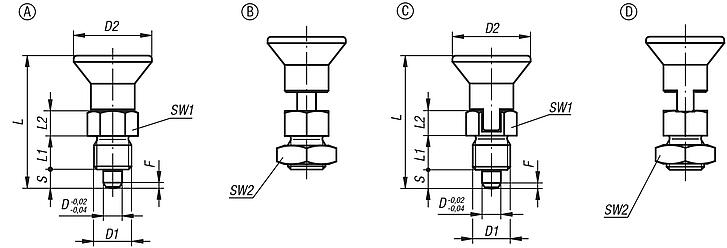

İnce cidarlı parçalar için paslanmaz çelik sabitleme setleri K2146.Çizim bilgisi:

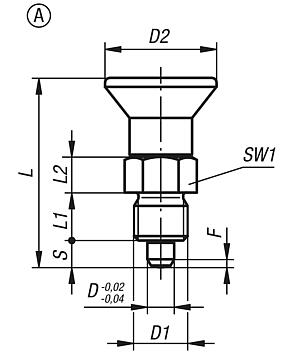

Form A: kilitleme kanalsız, kontra somunsuz

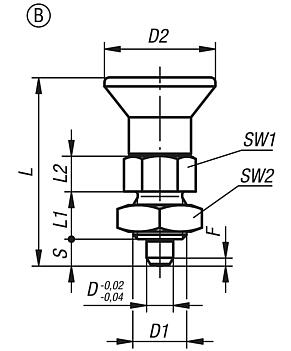

Form B: kilitleme kanalsız, kontra somunlu

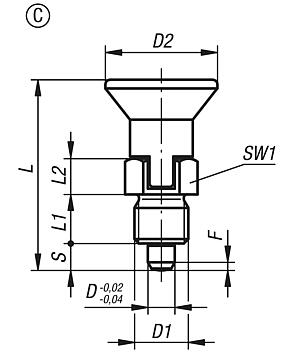

Form C: kilitleme kanallı, kontra somunsuz

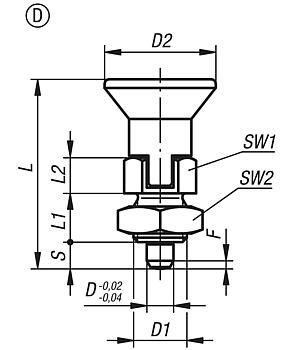

Form D: kilitleme kanallı, kontra somunlu

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K2194 İndeksleme pistonu kısa versiyon paslanmaz çelik mantar tutamaklı

289 kB

Çizimler (toplu genel bakış)

İndeksleme pistonu, paslanmaz çelik, kısa versiyon, paslanmaz çelik mantar kavramalı, kilitleme oluğu ve kilit somunu yok

daha fazla bilgi

Çizimler

İndeksleme pistonu, paslanmaz çelik, kısa versiyon, paslanmaz çelik mantar kavramalı, kilitleme oluğu ve kilit somunu yok

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	Çelik anahtar	Mantar tutamak	Kilitleme pimi	D	D1	D2	L	L1	L2	Strok S	SW1	F x 30°	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Fiyat
K2194.115903	A	paslanmaz çelik	1.4305	kaplamasız	sertleştirilmemiş	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	Talep üzerine
K2194.115004	A	paslanmaz çelik	1.4305	kaplamasız	sertleştirilmemiş	4	M8x1	18	29,5	6	6	4	10	1	4	12	Talep üzerine
K2194.115105	A	paslanmaz çelik	1.4305	kaplamasız	sertleştirilmemiş	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	Talep üzerine
K2194.115206	A	paslanmaz çelik	1.4305	kaplamasız	sertleştirilmemiş	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	Talep üzerine
K2194.115308	A	paslanmaz çelik	1.4305	kaplamasız	sertleştirilmemiş	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	Talep üzerine
K2194.115410	A	paslanmaz çelik	1.4305	kaplamasız	sertleştirilmemiş	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	Talep üzerine
K2194.005903	A	paslanmaz çelik	1.4034	kaplamasız	sertleştirilmiş	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	Talep üzerine
K2194.005004	A	paslanmaz çelik	1.4034	kaplamasız	sertleştirilmiş	4	M8x1	18	29,5	6	6	4	10	1	4	12	Talep üzerine
K2194.005105	A	paslanmaz çelik	1.4034	kaplamasız	sertleştirilmiş	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	Talep üzerine
K2194.005206	A	paslanmaz çelik	1.4034	kaplamasız	sertleştirilmiş	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	Talep üzerine
K2194.005308	A	paslanmaz çelik	1.4034	kaplamasız	sertleştirilmiş	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	Talep üzerine
K2194.005410	A	paslanmaz çelik	1.4034	kaplamasız	sertleştirilmiş	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	Talep üzerine
K2194.065903	A	paslanmaz çelik	1.4404	kaplamasız	nikel kaplama	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	Talep üzerine
K2194.065004	A	paslanmaz çelik	1.4404	kaplamasız	nikel kaplama	4	M8x1	18	29,5	6	6	4	10	1	4	12	Talep üzerine
K2194.065105	A	paslanmaz çelik	1.4404	kaplamasız	nikel kaplama	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	Talep üzerine
K2194.065206	A	paslanmaz çelik	1.4404	kaplamasız	nikel kaplama	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	Talep üzerine
K2194.065308	A	paslanmaz çelik	1.4404	kaplamasız	nikel kaplama	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	Talep üzerine
K2194.065410	A	paslanmaz çelik	1.4404	kaplamasız	nikel kaplama	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	Talep üzerine
K2194.175903	A	paslanmaz çelik	1.4404	kaplamasız	kaplamasız	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	Talep üzerine
K2194.175004	A	paslanmaz çelik	1.4404	kaplamasız	kaplamasız	4	M8x1	18	29,5	6	6	4	10	1	4	12	Talep üzerine
K2194.175105	A	paslanmaz çelik	1.4404	kaplamasız	kaplamasız	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	Talep üzerine
K2194.175206	A	paslanmaz çelik	1.4404	kaplamasız	kaplamasız	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	Talep üzerine
K2194.175308	A	paslanmaz çelik	1.4404	kaplamasız	kaplamasız	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	Talep üzerine
K2194.175410	A	paslanmaz çelik	1.4404	kaplamasız	kaplamasız	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	Talep üzerine
K2194.0659031	A	paslanmaz çelik	1.4404	kumlanmış	nikel kaplama	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	Talep üzerine
K2194.0650041	A	paslanmaz çelik	1.4404	kumlanmış	nikel kaplama	4	M8x1	18	29,5	6	6	4	10	1	4	12	Talep üzerine
K2194.0651051	A	paslanmaz çelik	1.4404	kumlanmış	nikel kaplama	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	Talep üzerine
K2194.0652061	A	paslanmaz çelik	1.4404	kumlanmış	nikel kaplama	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	Talep üzerine
K2194.0653081	A	paslanmaz çelik	1.4404	kumlanmış	nikel kaplama	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	Talep üzerine
K2194.0654101	A	paslanmaz çelik	1.4404	kumlanmış	nikel kaplama	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	Talep üzerine
K2194.1759031	A	paslanmaz çelik	1.4404	kumlanmış	kaplamasız	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	Talep üzerine
K2194.1750041	A	paslanmaz çelik	1.4404	kumlanmış	kaplamasız	4	M8x1	18	29,5	6	6	4	10	1	4	12	Talep üzerine
K2194.1751051	A	paslanmaz çelik	1.4404	kumlanmış	kaplamasız	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	Talep üzerine
K2194.1752061	A	paslanmaz çelik	1.4404	kumlanmış	kaplamasız	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	Talep üzerine
K2194.1753081	A	paslanmaz çelik	1.4404	kumlanmış	kaplamasız	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	Talep üzerine
K2194.1754101	A	paslanmaz çelik	1.4404	kumlanmış	kaplamasız	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	Talep üzerine
