K1562Baskı sıkıştırma kilitleri, paslanmaz çelik |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaÜrün açıklaması:Baskı sıkıştırma kitlileri, tertibatların veya kapakların hızlı ve kolay değişimi ve kilitlenmesi içindir.

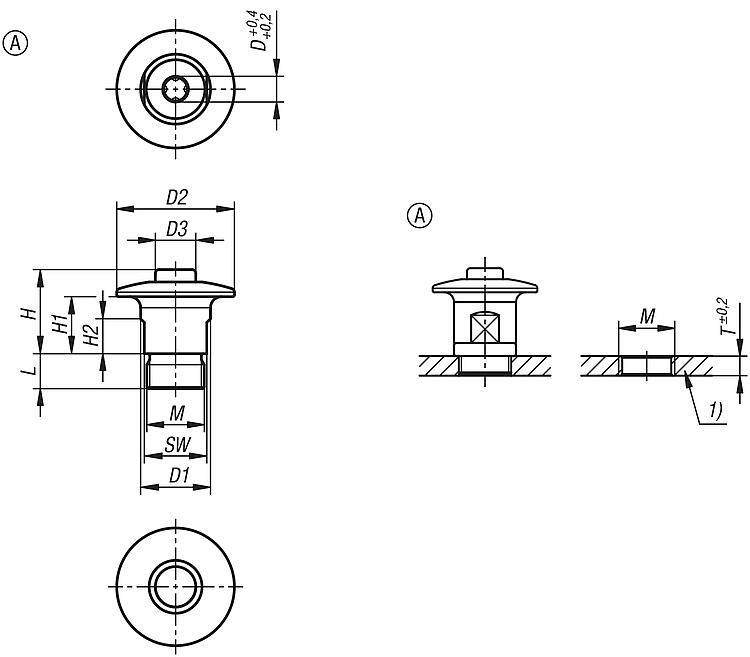

Aletsiz gerdirme donatım süresini kısaltır.Malzeme:Gövde ve basma düğme, paslanmaz çelik.Model:Gövde ve basma düğme, yalın.Bilgi:Form A, 3 ile 10 mm arasında plaka kalınlığı için.

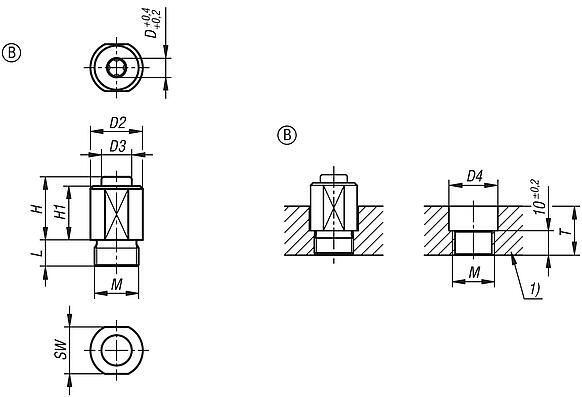

Form B, 3 ile 27 mm arasında plaka kalınlığı için.
Tutma kuvveti aşılırsa, plakalar arasında 0,1 mm'den fazla bir boşluk oluşur.Kumanda şekli:Baskı sıkıştırma kilidini düğmeye basmadan sıkıştırma pimi üzerine yerleştirin, böylece baskı sıkıştırma kilidi sıkıştırılmış olacaktır.
Serbest bırakmak için düğmeye basın ve baskı sıkıştırma kilidini çekerek çıkartın.Kullanım:Montaj imkanı A, mesafe halkaları ile kombinasyon içerisinde, 3 - 10 mm plaka kalınlığı için.

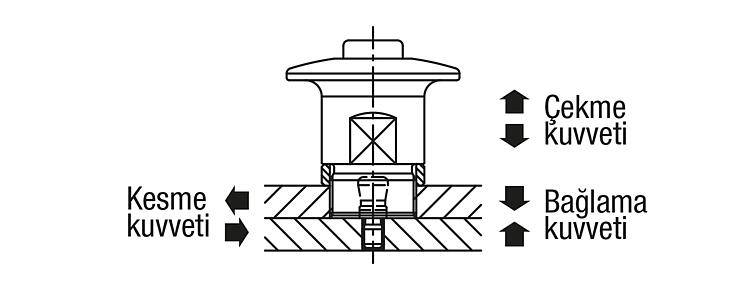

Montaj imkanı B, plaka kalınlığı 10 - 27 mm için.Dikkat:Belirtilen çekme kuvvetleri sadece K1564 sıkıştırma pimleri ile birlikte geçerlidir.Aksesuar:Mesafe halkaları K1563.
Sıkıştırma pimi K1564.Çizim bilgisi:Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

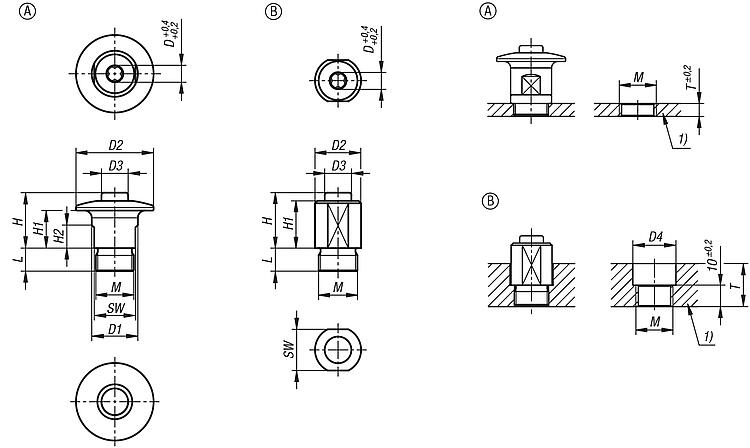

Çizimler (toplu genel bakış) |
Baskı sıkıştırma kilitleri, paslanmaz çelik, paslanmaz çelik-başlıklı |
daha fazla bilgi |
| Sipariş numarası | Form | Tip 1 | D
| D1 | D2 | D3 | H | H1 | H2 | L | M | SW | T | Tutma kuvveti
N | Bağlama kuvveti
N | Kesme kuvveti
kN | Çekme
kuvveti F
kN | Sıcaklık
dayanımı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1562.11 | A | kafalı | 6 | 19 | 32 | 11 | 23 | 15,5 | 8,5 | 9,5 | M16X1 | 17 | 3 | 100 | 6 | 1,1 | 0,25 | ≤180 °C |  | | Talep üzerine | |
|
| Sipariş numarası | Form | Tip 1 | D | D2 | D3 | D4 | H | H1 | L | M | SW | T | Tutma kuvveti
N | Bağlama kuvveti
N | Kesme kuvveti
kN | Çekme
kuvveti F
kN | Sıcaklık
dayanımı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1562.12 | B | kafasız | 6 | 19 | 11 | 20 | 23 | 19,5 | 9,5 | M16X1 | 17 | 10-27 | 100 | 6 | 1,1 | 0,25 | ≤180 °C | | | Talep üzerine | |
|
