      - Bilyalı kilit pimi çelik ağır hizmet tasarımı döner tetiklemeli ve paslanmaz çelik döner başlı

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde ve piston çelik.
Döner baş, paslanmaz çelik.Model:Gövde ve piston nikel kaplama.
Döner baş yalın.Bilgi:Paslanmaz çelik sabitleme cıvataları M2 veya M3 birlikte teslim edilir.
Montaj seçeneği 1 panel kalınlığı 6 mm için.
Montaj seçeneği 2 panel kalınlığı > 6 ila 20 mm için.

Tutma kuvveti aşılırsa, paneller arasında 0,1 mm'den fazla bir boşluk oluşur.Kumanda şekli:Döner başın "OFF" konumunda olduğundan emin olun.
Bilyalı kilit pimini yerleştirme burcuna takın ve döner başlığı "ON" konumuna getirin.
Komple sıkıştırma gerçekleştiğinde bir klik sesi duyulur.Aksesuar:Bilyalı kilit pimi için çelik yerleştirme burcu K2259.Çizim bilgisi:

1) Montaj seçeneği 1
2) Montaj seçeneği 2
3) Panel

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K2258 Bilyalı kilit pimi çelik ağır hizmet tasarımı döner tetiklemeli ve paslanmaz çelik döner başlı

317 kB

K2258 bilyalı kilit pimi ve K2259 montaj burcu için teknik bilgi

433 kB

Çizimler

Ürün seçimi/filtresi

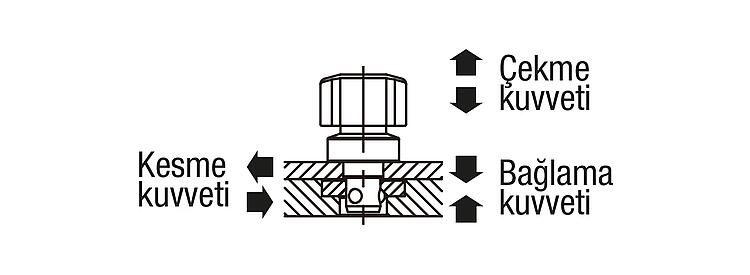

Sipariş numarası	D	D1	D2	D3	D4	D5	D6	D7	D8	H	H1	H2	M	T	T1	T2	L2	Bağlama kuvveti N	Kesme kuvveti kN	Çekme kuvveti F kN	Tutma kuvveti N	Sıcaklık dayanımı	CAD	Aks.	Fiyat	Sipariş et
K2258.11218	14	12	25	30	21	14	26	4,4	2,4	35	10	5,5	M2x4	6	6-16	2,5	17,5	1000	10	4	2500	≤180 °C			Talep üzerine
K2258.11622	18	16	34	50	28	18	35	6,5	3,4	45	14	5,5	M3x6	6	6-20	2,5	21,5	2000	15	8	5000	≤180 °C			Talep üzerine
