      - Kilitleme bulonu, paslanmaz çelik, paslanmaz çelik-mantar tutamaklı

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Geçmeli pim ile iki ayrı plaka, karşı parça olmadan hızlı ve kolay bir şekilde birbirine bağlanabilir.Malzeme:Gövde ve basma düğme, paslanmaz çelik.Model:Gövde ve basma düğme, yalın.Bilgi:3 - 12 mm plaka kalınlığı için montaj imkanı.
Sert malzemeli ana plaka kullanın, örn. paslanmaz çelik.

Tutma kuvveti aşılırsa, plakalar arasında 0,1 mm'den fazla bir boşluk oluşur.Kumanda şekli:Geçmeli pimi dişli diğer taraftan görünene kadar vidalama plakasına döndürün.
Düğmeye basın ve geçmeli pimi önceden işlenmiş ana plakaya takın.

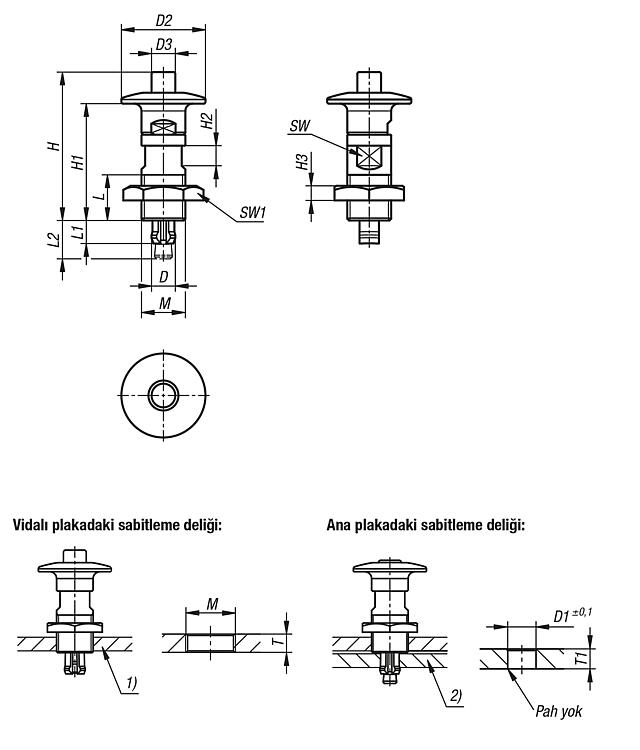

Geçmeli pimi diğer yönde, her iki plaka bir araya gelene kadar çevirin ve sonrasında kontra somun ile emniyete alın.Çizim bilgisi:

1) Vidalı plaka
2) Ana plaka

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1565 Kilitleme bulonu, paslanmaz çelik, paslanmaz çelik-mantar tutamaklı

255 kB

Geçmeli pim K1565 için teknik bilgi

135 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	D2	D3	H	H1	H2	H3	L	L1	L2	M	SW	SW1	T	T1	Sıcaklık dayanımı	Tutma kuvveti N	Kesme kuvveti kN	Çekme kuvveti F kN	Bağlama kuvveti N	Fiyat
K1565.173	6,5	6,5	23	6,5	40	32	5,5	4	12,5	6,5	10,5	M12x1	10	19	3-8	3	≤180 °C	30	0,2	0,15	3	Talep üzerine
K1565.176	6,5	6,5	23	6,5	37	29	5,5	4	12,5	9,5	13,5	M12x1	10	19	3-8	6	≤180 °C	30	0,2	0,15	3	Talep üzerine
K1565.193	8,5	8,5	32	10	51	41,5	7	4	16,5	6,5	11	M16X1	14	24	3-12	3	≤180 °C	60	0,4	0,3	6	Talep üzerine
K1565.196	8,5	8,5	32	10	48	38,5	7	4	16,5	9,5	14	M16X1	14	24	3-12	6	≤180 °C	60	0,4	0,3	6	Talep üzerine
