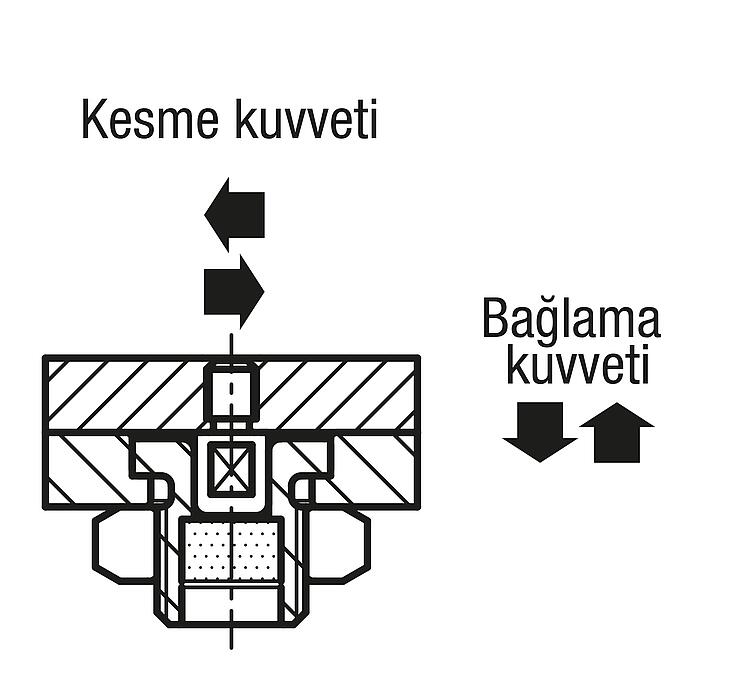

AçıklamaMalzeme:Gövde: Paslanmaz çelik. Mıknatıs: Neodim.Model:Gövde: kaplamasız.Bilgi:Burcun içerisinde bulunan bir mıknatıs, pimi (K1069) çeker ve belirtilen sıkıştırma kuvveti ile tutar. Tekrarlama hassasiyeti ±0,25 mm. Tekrarlama hassasiyeti, her türlü montaj pimi ile arttırılabilir.

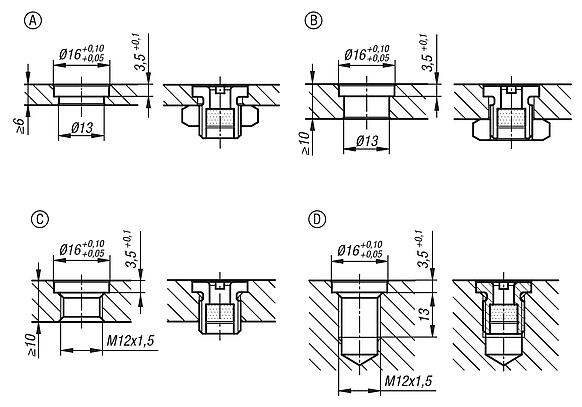

Form A montaj ölçüleri: Plaka kalınlığı min. 6 mm. Form B montaj ölçüleri: Plaka kalınlığı maks. 10 mm. Form C montaj ölçüleri: Plaka kalınlığı >10 mm. Form D montaj ölçüleri: Ucu kapalı delik.Talep üzerine:Uygun somun.Aksesuar:Pim K1069Çizim bilgisi:
1) Mıknatıs 2) Emniyet halkası
Özellikler:
