Boru bağlantı elemanı çapraz parça, alüminyum, doğrusal ünite...

Ürünler
- Kullanım parçaları | Norm birimleri
  - Boru bağlantı elemanları, profil bağlama elemanı
    - Boru bağlantı elemanı
      - Boru bağlantı elemanı çapraz parça, alüminyum, doğrusal ünite için

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Alüminyum döküm.
Silindir başlı cıvata DIN 7984 ve altı köşeli somun DIN 985, çelik.Model:siyah toz boya kaplamalı.
Silindir başlı cıvata ve altı köşeli somun galvaniz kaplama.Talep üzerine:Sabitleme için sustalı kollar.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0496 Boru bağlantı elemanı çapraz parça, alüminyum, doğrusal ünite için

223 kB

Doğrusal ünite boru sistemi için teknik bilgi

87,4 kB

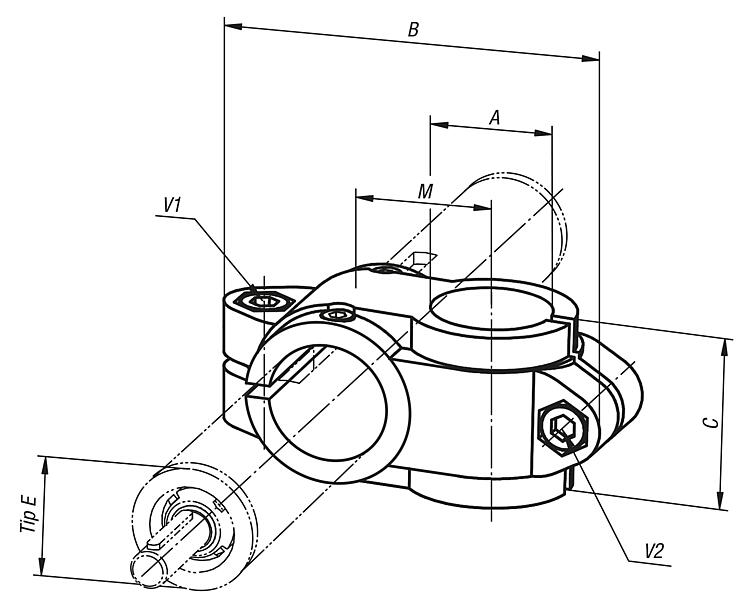

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip E	A	B	C	M	V1	V2	Fiyat
K0496.1818	18	18	66	25,5	20	M6x16	M6x16	18,63 €
K0496.3020	30	20	99	40	33	M8x25	M8x25	22,00 €
K0496.3030	30	30	99	40	33	M8x25	M8x25	22,00 €
K0496.4020	40	20	109	40	36	M10x30	M8x25	33,06 €
K0496.4040	40	40	137	60	45	M10x30	M10x30	33,89 €
K0496.5040	50	40	154	70	54	M10x35	M10x35	37,29 €
K0496.5050	50	50	154	70	54	M10x35	M10x35	37,29 €
