K0301Düzenek ayakları, içten dişli |
geri |
|
|
AçıklamaMalzeme:Gövde: Islah çeliği.Model:Gövde: Temperlenmiş ve perdahlı.

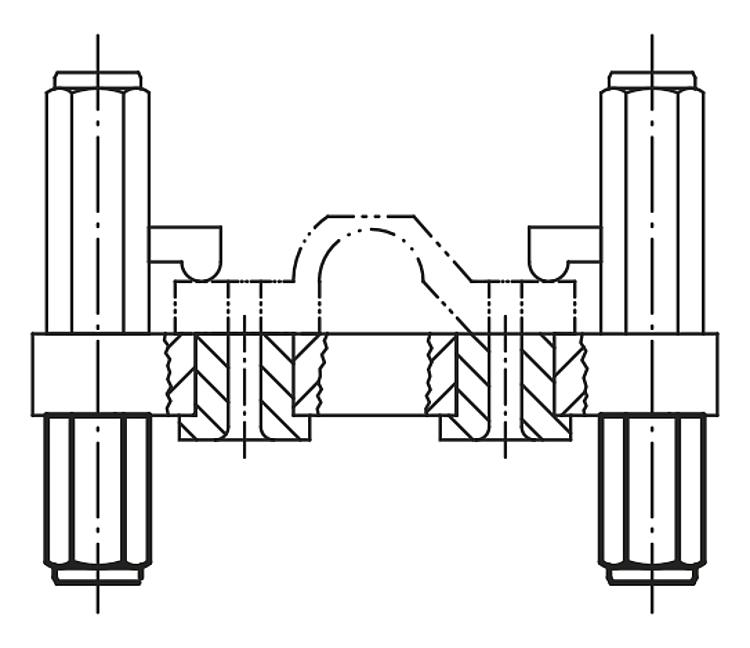

Dayanma yüzeyleri: Sertleştirilmiş.Bilgi:Düzenek ayakları, işlenmemiş ve işlenmiş iş parçalarını ve düzenekleri desteklemek için kullanılır. Bunun yanı sıra düzenek ve alet yapımında dayanak, destek ve baskı parçaları olarak kullanılırlar.Çizim bilgisi:Form A: Düz yüzey: Sertleştirilmiş
Form B: Düz yüzey: Taşlanmış ve sertleştirilmiş
Form C: Küre yüzey: Sertleştirilmiş
Form D: Tırtıllı yüzey: Temperlenmiş İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

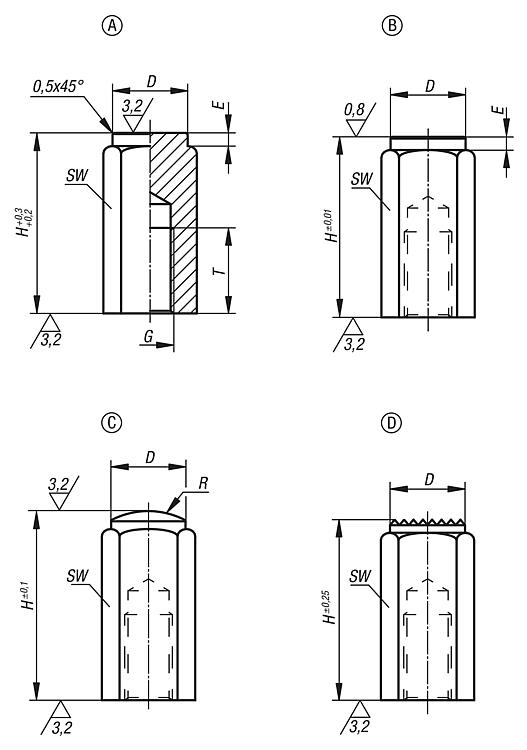

Çizimler (toplu genel bakış) |

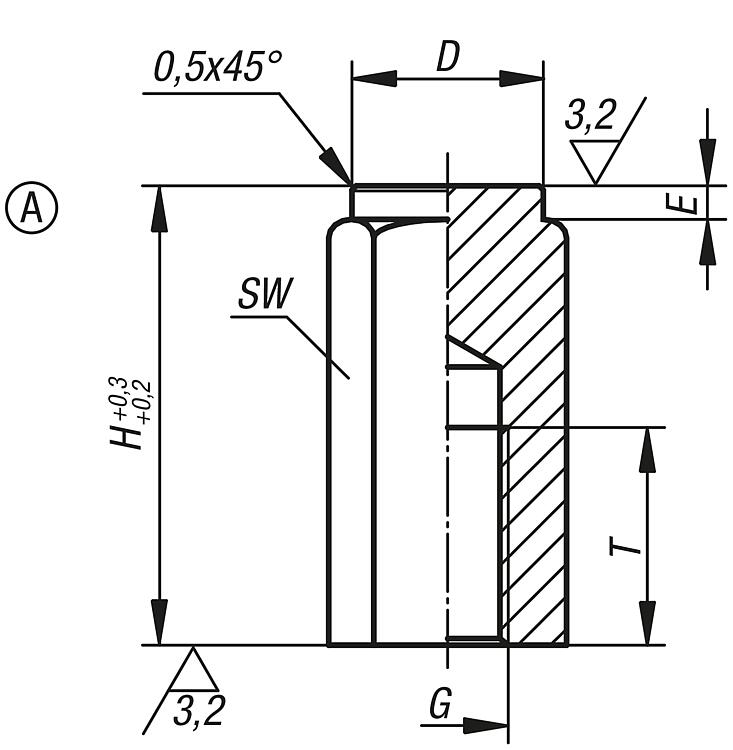

Düzenek ayakları, içten dişli, Form A sertleştirilmiş düz yüzey |
daha fazla bilgi |
| Sipariş numarası | Form | D | E | G | H | T | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0301.106X20 | A | 9,5 | 2 | M6 | 20 | 12 | 10 |  | | 5,17 € | | | K0301.106X40 | A | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 4,96 € | | | K0301.110X32 | A | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 8,27 € | | | K0301.110X63 | A | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 8,91 € | | | K0301.112X32 | A | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 10,21 € | | | K0301.112X63 | A | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 11,04 € | | | K0301.116X50 | A | 23 | 4 | M16 | 50 | 24 | 24 | | | 12,68 € | | | K0301.116X100 | A | 23 | 4 | M16 | 100 | 24 | 24 | | | 14,05 € | |
|

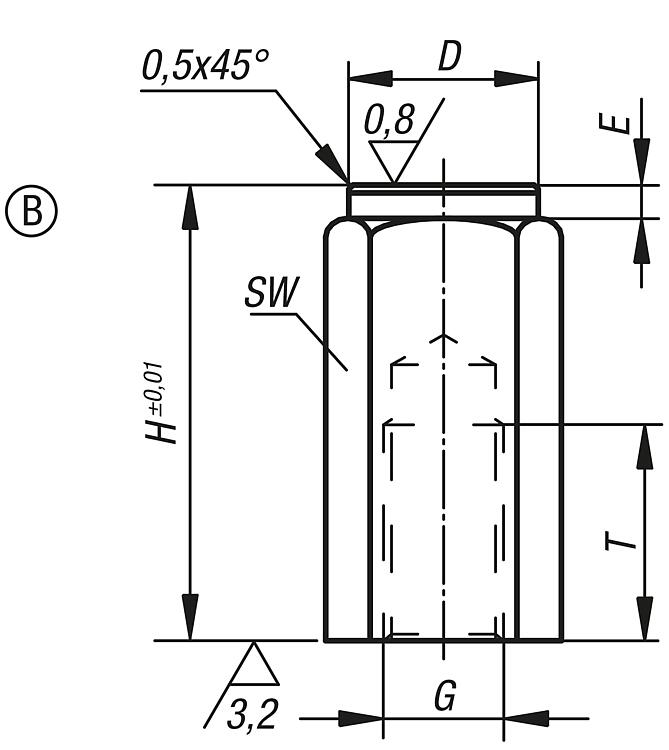

Düzenek ayakları, içten dişli, Form B taşlanmış ve sertleştirilmiş düz yüzey |
daha fazla bilgi |
| Sipariş numarası | Form | D | E | G | H | T | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0301.206X20 | B | 9,5 | 2 | M6 | 20 | 12 | 10 | | | 10,71 € | | | K0301.206X40 | B | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 9,97 € | | | K0301.210X32 | B | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 12,16 € | | | K0301.210X63 | B | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 13,90 € | | | K0301.212X32 | B | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 15,78 € | | | K0301.212X63 | B | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 16,15 € | | | K0301.216X50 | B | 23 | 4 | M16 | 50 | 24 | 24 | | | 18,26 € | | | K0301.216X100 | B | 23 | 4 | M16 | 100 | 24 | 24 | | | 19,15 € | |
|

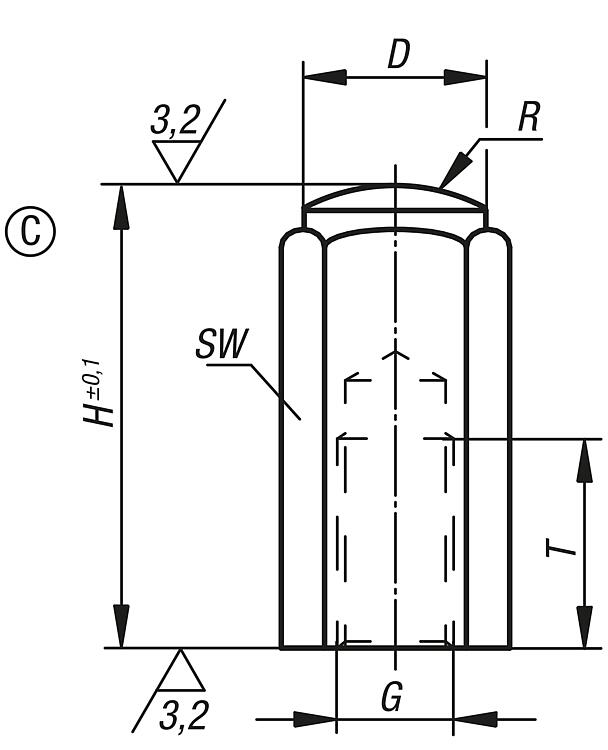

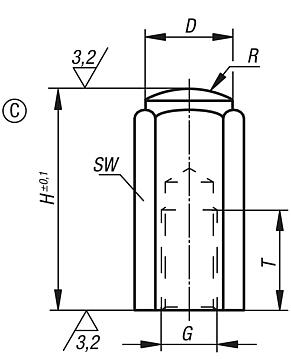

Düzenek ayakları, içten dişli, Form C sertleştirilmiş küre yüzey |
daha fazla bilgi |
| Sipariş numarası | Form | D | G | H | R | T | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0301.306X20 | C | 9,5 | M6 | 20 | 15 | 12 | 10 | | | 11,62 € | | | K0301.306X40 | C | 9,5 | M6 | 40 | 15 | 12 | 10 | | | 11,45 € | | | K0301.310X32 | C | 16,5 | M10 | 32 | 30 | 18 | 17 | | | 9,64 € | | | K0301.310X63 | C | 16,5 | M10 | 63 | 30 | 18 | 17 | | | 10,26 € | | | K0301.312X32 | C | 18,5 | M12 | 32 | 35 | 18 | 19 | | | 13,41 € | | | K0301.312X63 | C | 18,5 | M12 | 63 | 35 | 18 | 19 | | | 13,72 € | | | K0301.316X50 | C | 23 | M16 | 50 | 40 | 24 | 24 | | | 21,07 € | | | K0301.316X100 | C | 23 | M16 | 100 | 40 | 24 | 24 | | | 26,35 € | |
|

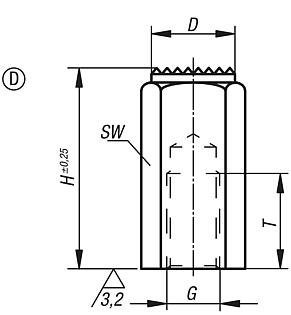

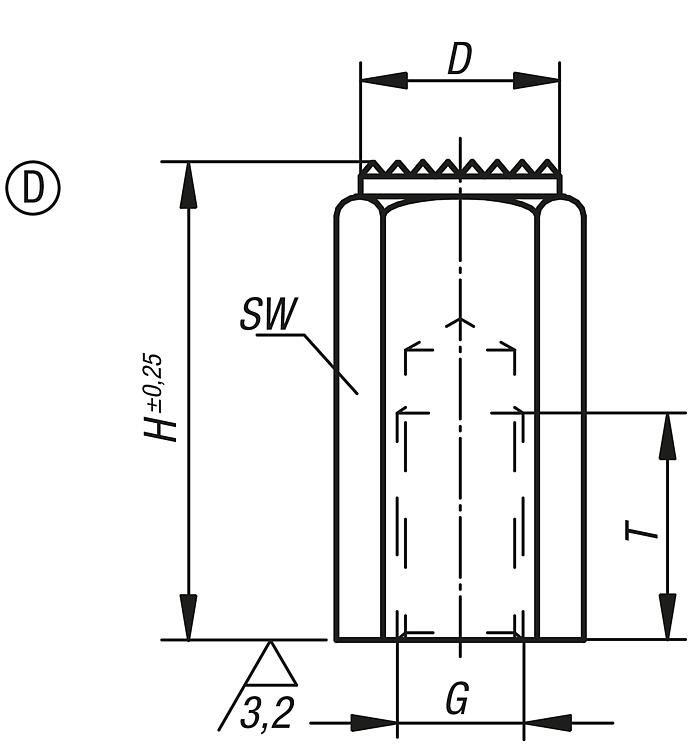

Düzenek ayakları, içten dişli, Form D, temperlenmiş tırtıllı yüzey |
daha fazla bilgi |
| Sipariş numarası | Form | D | G | H | T | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0301.406X20 | D | 9,5 | M6 | 20 | 12 | 10 | | | 14,35 € | | | K0301.406X40 | D | 9,5 | M6 | 40 | 12 | 10 | | | 12,89 € | | | K0301.410X32 | D | 16,5 | M10 | 32 | 18 | 17 | | | 20,67 € | | | K0301.410X63 | D | 16,5 | M10 | 63 | 18 | 17 | | | 20,67 € | | | K0301.412X32 | D | 18,5 | M12 | 32 | 18 | 19 | | | 23,20 € | | | K0301.412X63 | D | 18,5 | M12 | 63 | 18 | 19 | | | 23,62 € | | | K0301.416X50 | D | 23 | M16 | 50 | 24 | 24 | | | 41,04 € | | | K0301.416X100 | D | 23 | M16 | 100 | 24 | 24 | | | 34,44 € | |
|
