K0288Kendinden ayarlanan destekler ayarlanabilir, O-halkalı |
geri |
|
|
AçıklamaMalzeme:Gövde: Islah çeliği.
Küre:
Form C, F: Takım çeliği.
Form K: POM.
Form O: Elmas yüzeyli paslanmaz çelik.
Form P: Poliüretan yüzeyli paslanmaz çelik.Model:Gövde: Temperlenmiş ve perdahlı.
Küre:
Form C, F: Sertleştirilmiş, perdahlı.
Form K: POM küre beyaz.
Form O: Yüzey, tane büyüklüğü 100 ile eşdeğer.
Form P: Poliüretan, sertlik 60° Shore.Bilgi:Kendinden ayarlanan destekler, işlenmemiş ve işlenmiş iş parçalarını desteklemek ve gerdirmek için kullanılır. Bunun yanı sıra düzenek ve alet yapımında dayanak, destek ve baskı parçaları olarak kullanılırlar.
Küre, burulmaya karşı emniyete alınmıştır.
Form O: Aşındırıcı elmas yüzey, dökme yöntemiyle küreye sabitlenmiştir. Özellikle asgari sıkıştırma basıncı ile düz veya kaygan parçaların tutulması için uygundur. Elmas partikülleri, yüzey çok az olumsuz etkilenecek şekilde çok küçük yüzeylere yüksek tutma kuvvetleri aktarmaktadır. Elmas yüzey, ayrıca çok yüksek aşınma direnci sağlamaktadır.
Form P: Poliüretan yüzey, sabit olacak şekilde küreye vulkanize edilmiştir. Sürtünmeye karşı dirençlidir ve rengi değişmez. Hassas yüzeylerin zarar görmesine karşı mükemmel koruma sağlar. İnci şeklindeki yüzey, yüksek tutma kuvvetlerine müsaade eder ve temas yüzeyi ile kendinden ayarlanan destek arasında emme etkisininin oluşmaması için havanın salınmasını mümkün kılar.Avantajlar:Monte edilmiş olan O-halka, kirleri ve yabancı parçacıkları uzak tutar.
Böylece eşit bir hareket elde edilir. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

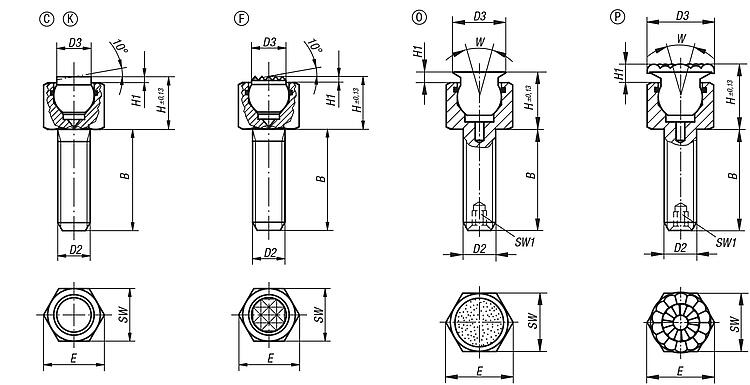

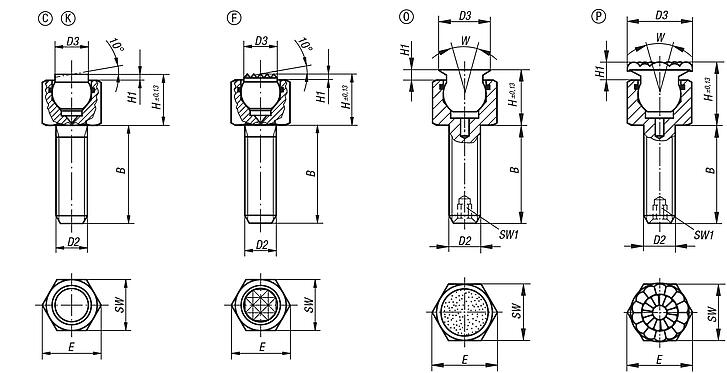

Çizimler (toplu genel bakış) |
Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı, Form C, yassı çelik küre, düz |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | H | H1 | E | SW | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0288.106X012 | C | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 |  | | 40,74 € | | | K0288.106X025 | C | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 37,83 € | | | K0288.106X040 | C | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 38,29 € | | | K0288.108X012 | C | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 45,18 € | | | K0288.108X025 | C | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 45,63 € | | | K0288.108X040 | C | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 46,26 € | |
|
Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı, Form F, yassı çelik küre, tırtıllı |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | H | H1 | E | SW | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0288.306X012 | F | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 43,19 € | | | K0288.306X025 | F | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 43,81 € | | | K0288.306X040 | F | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 44,26 € | | | K0288.308X012 | F | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 47,93 € | | | K0288.308X025 | F | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 48,53 € | | | K0288.308X040 | F | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 49,31 € | |
|

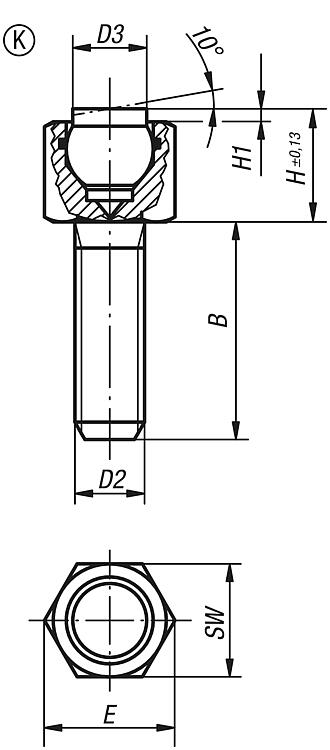

Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı, Form K, yassı POM küre, düz |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | H | H1 | E | SW | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0288.706X012 | K | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 39,50 € | | | K0288.706X025 | K | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 39,96 € | | | K0288.706X040 | K | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 40,74 € | | | K0288.708X012 | K | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 43,98 € | | | K0288.708X025 | K | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 44,58 € | | | K0288.708X040 | K | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 45,18 € | |
|

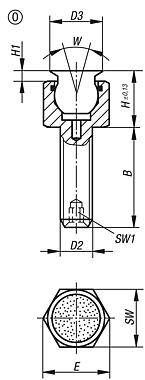

Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı, Form O, elmas yüzeyli paslanmaz çelik küre |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | H | H1 | E | SW | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0288.506X012 | O | 12 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 42,86 € | | | K0288.506X025 | O | 25 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 43,55 € | | | K0288.506X040 | O | 40 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 43,93 € | | | K0288.508X012 | O | 12 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 47,98 € | | | K0288.508X025 | O | 25 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 48,49 € | | | K0288.508X040 | O | 40 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 49,19 € | | | K0288.510X015 | O | 15 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 55,70 € | | | K0288.510X030 | O | 30 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 56,54 € | | | K0288.510X050 | O | 50 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 57,32 € | | | K0288.512X020 | O | 20 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 61,59 € | | | K0288.512X040 | O | 40 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 62,42 € | | | K0288.512X060 | O | 60 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 62,83 € | | | K0288.516X025 | O | 25 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 67,26 € | | | K0288.516X050 | O | 50 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 68,03 € | | | K0288.516X080 | O | 80 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 69,30 € | |
|

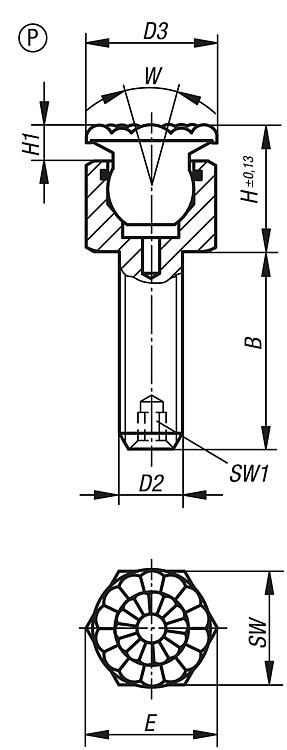

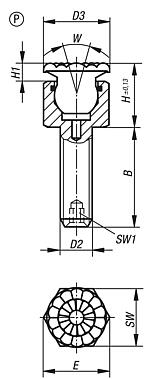

Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı, Form P, poliüretan yüzeyli paslanmaz çelik küre |
daha fazla bilgi |
| Sipariş numarası | Form
| B | D2 | D3 | H | H1 | E | SW | SW1 | W | Bilya ø | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0288.606X012 | P | 12 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 41,89 € | | | K0288.606X025 | P | 25 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 42,54 € | | | K0288.606X040 | P | 40 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 42,88 € | | | K0288.608X012 | P | 12 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 46,14 € | | | K0288.608X025 | P | 25 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 46,69 € | | | K0288.608X040 | P | 40 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 47,32 € | | | K0288.610X015 | P | 15 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 53,69 € | | | K0288.610X030 | P | 30 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 54,49 € | | | K0288.610X050 | P | 50 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 55,34 € | | | K0288.612X020 | P | 20 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 58,75 € | | | K0288.612X040 | P | 40 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 59,61 € | | | K0288.612X060 | P | 60 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 60,01 € | | | K0288.616X025 | P | 25 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 67,16 € | | | K0288.616X050 | P | 50 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 67,90 € | | | K0288.616X080 | P | 80 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 69,16 € | |
|
