K0282Kendinden ayarlanan destekler |
geri |
|
|
AçıklamaMalzeme:Gövde: Islah çeliği,
Küre: Rulman çeliği 1.2067.
Form D: POM elemanlı küre.
Form H: POM elemanlı küre.
Form K: Sert metal elemanlı küre.
Form M: Sert metal küre.Model:Gövde: Temperlenmiş ve fosfat kaplamalı.
Küre: Sertleştirilmiş.
Form M küre: Nikel kaplamalı.Bilgi:Kendinden ayarlanan destekler, düzenek yapımında dayanak, destek ve baskı parçaları olarak görev görür.
Küre burulmaya karşı emniyete alınmıştır.

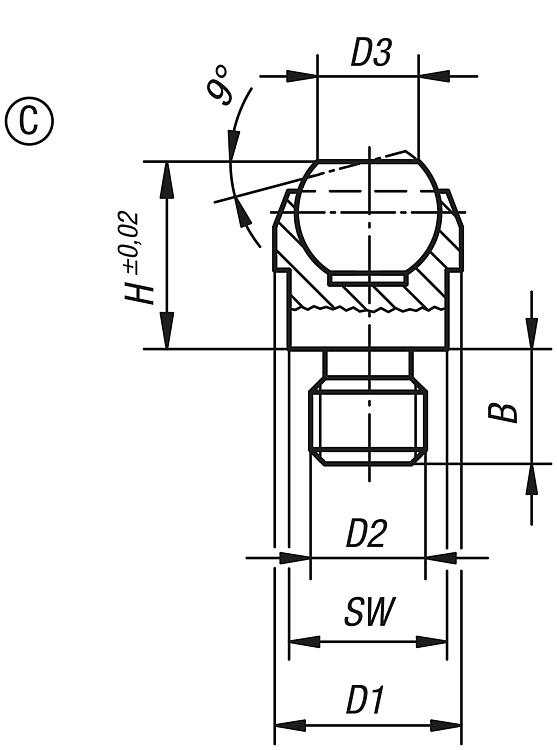

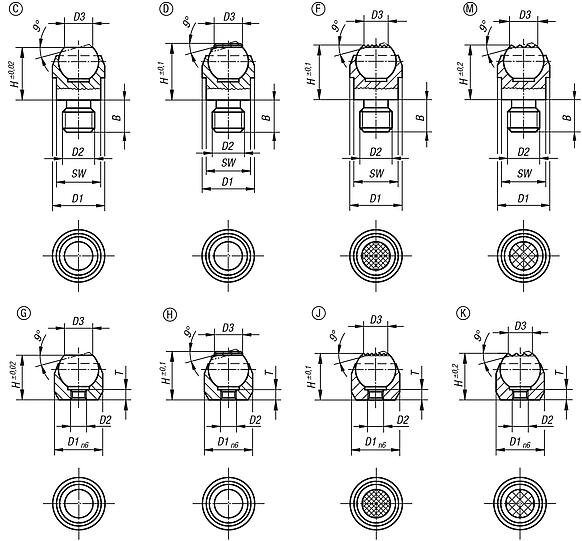

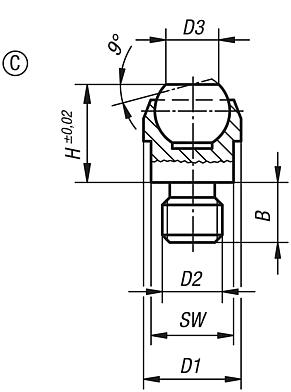

* Sadece minimum delme derinliğine uyulduğunda geçerlidir.Çizim bilgisi:Form C: Dıştan dişli, yassı küre, düz

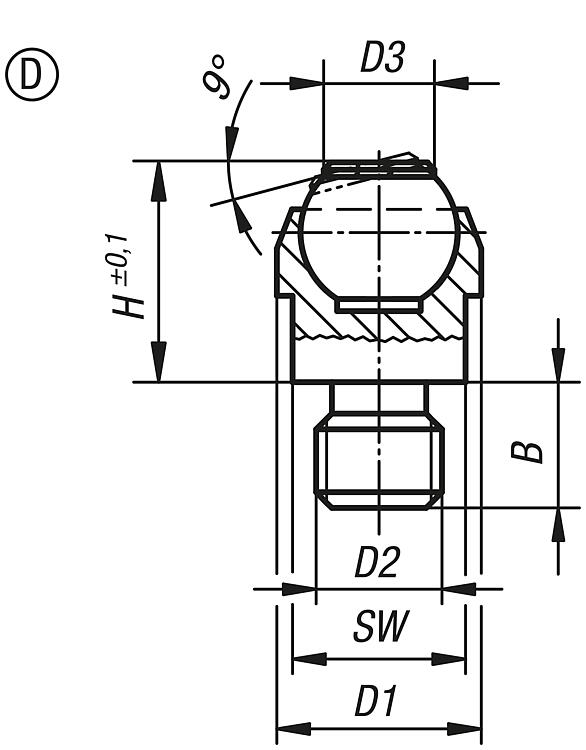

Form D: Dıştan dişli, yassı küre, POM elemanlı

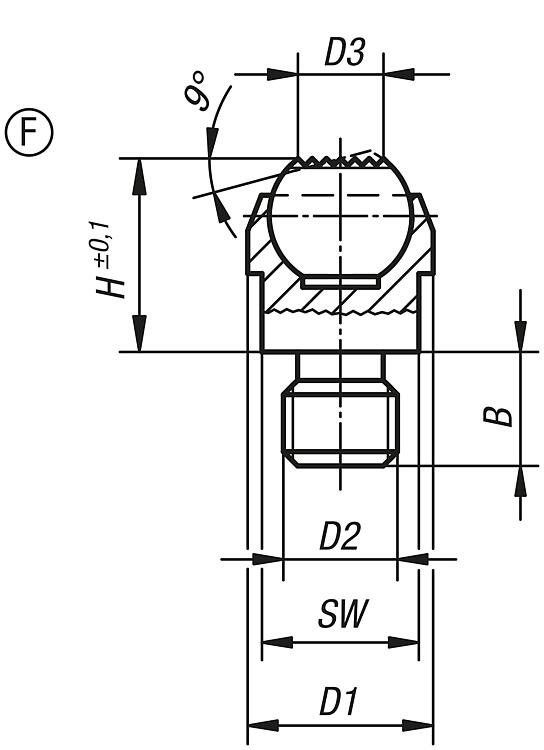

Form F: Dıştan dişli, yassı küre, tırtıllı

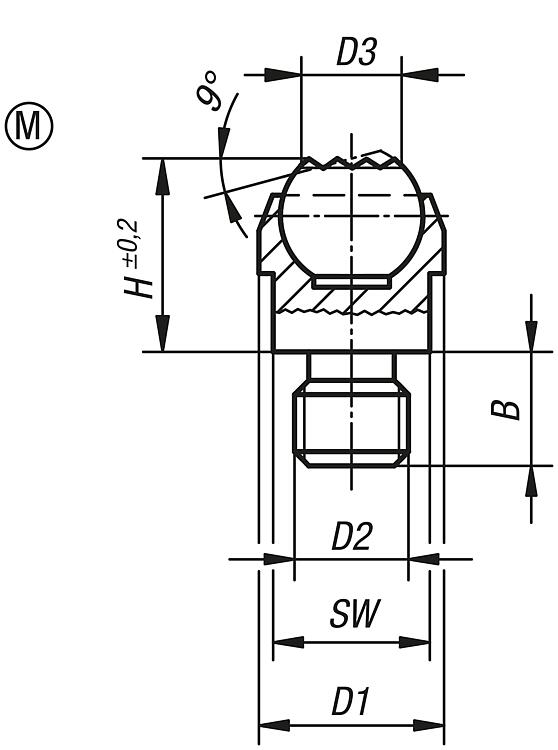

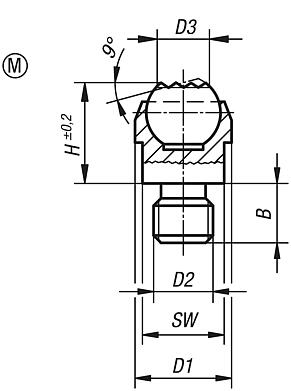

Form M: Dıştan dişli, yassı küre, sert metal elemanlı

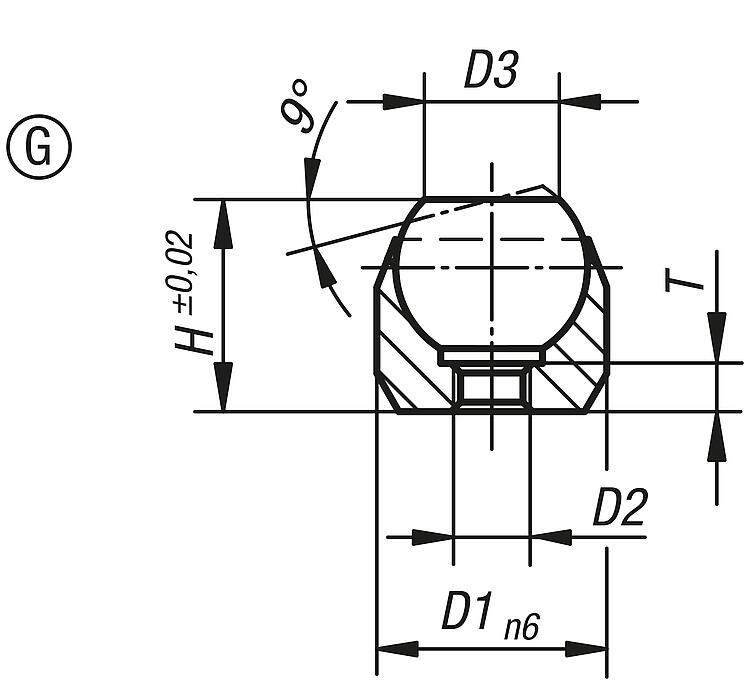

Form G: yerleştirme yuvalı, yassı küre, düz

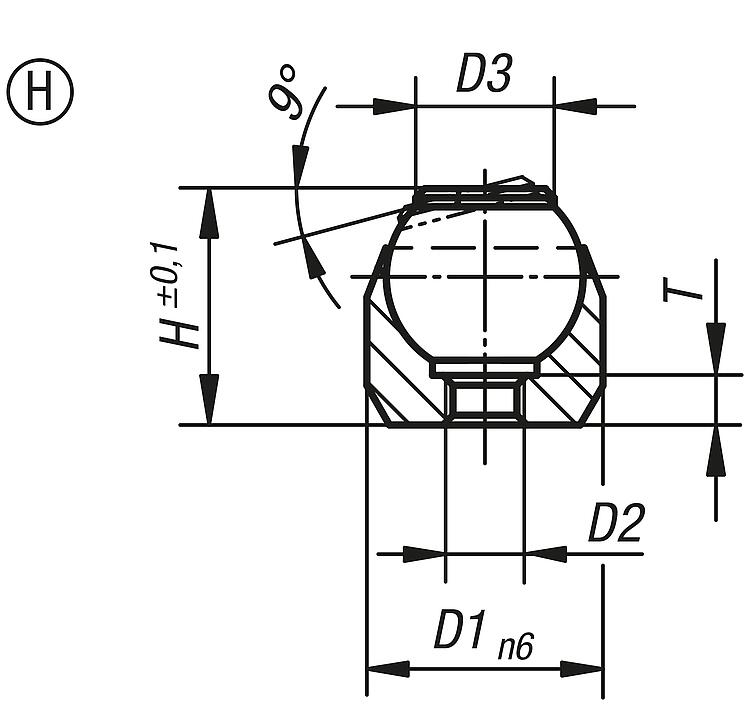

Form H: yerleştirme yuvalı, yassı küre, POM eleman

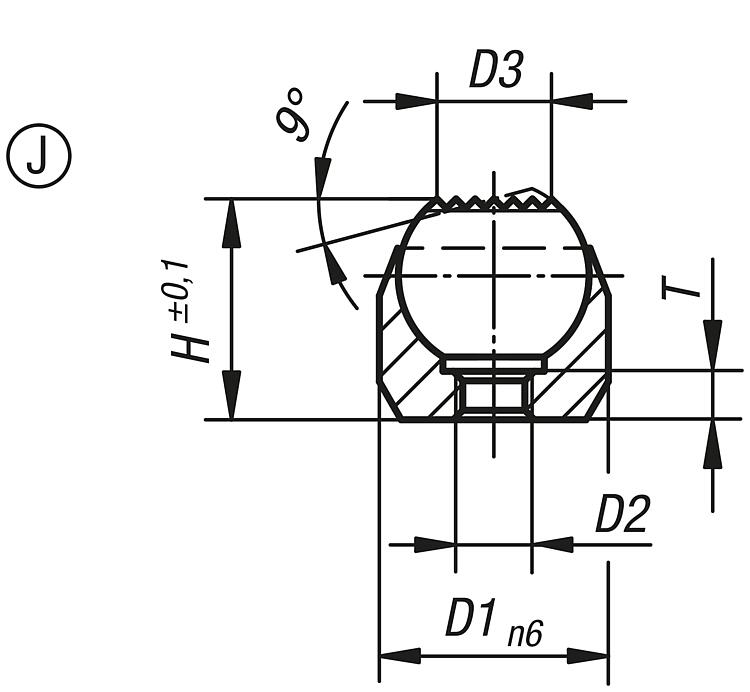

Form J: yerleştirme yuvalı, yassı küre, tırtıllı

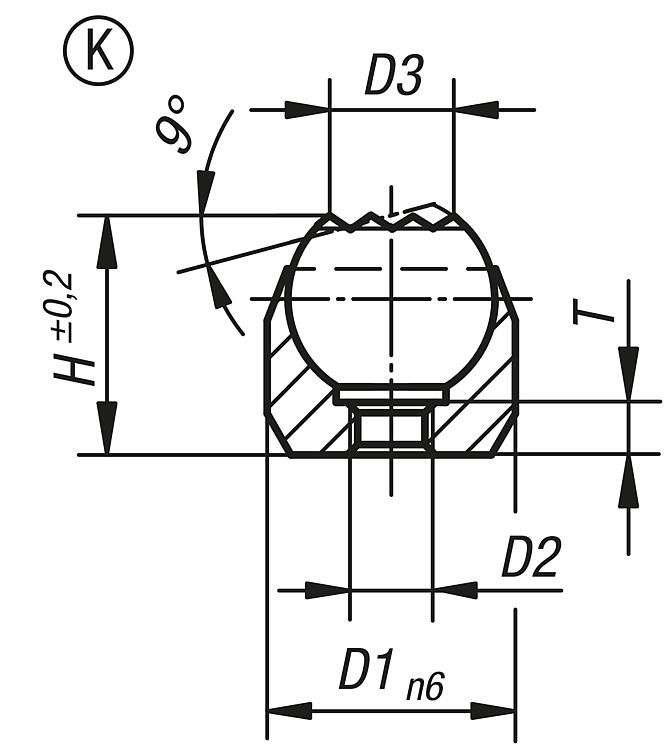

Form K: yerleştirme yuvalı, yassı küre, sert metal elemanlı İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
Kendinden ayarlanan destekler, Form C, dıştan dişli, yassı küre, düz |
daha fazla bilgi |
Sipariş numarası
| Form | B | D1 | D2 | D3 | H | Bilya ø | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0282.108 | C | 8 | 13 | M8 | 7,2 | 13 | 10 | 11 | 10 |  | | 22,14 € | | | K0282.110 | C | 10 | 20 | M10 | 10,5 | 18 | 16 | 17 | 25 | | | 31,57 € | | | K0282.112 | C | 12 | 20 | M12 | 10,5 | 18 | 16 | 17 | 25 | | | 31,57 € | | | K0282.116 | C | 16 | 30 | M16 | 20 | 27 | 25 | 27 | 90 | | | 39,36 € | | | K0282.120 | C | 20 | 50 | M20 | 34,5 | 35 | 40 | 41 | 165 | | | 139,38 € | |
|

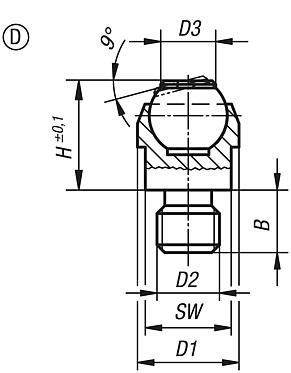

Kendinden ayarlanan destekler, Form D, dıştan dişli, yassı küre, POM elemanlı |
daha fazla bilgi |
Sipariş numarası
| Form | B | D1 | D2 | D3 | H | Bilya ø | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0282.208 | D | 8 | 13 | M8 | 7,9 | 13 | 10 | 11 | 10 | | | 30,74 € | | | K0282.210 | D | 10 | 20 | M10 | 12,7 | 18 | 16 | 17 | 25 | | | 39,19 € | | | K0282.212 | D | 12 | 20 | M12 | 12,7 | 18 | 16 | 17 | 25 | | | 39,35 € | |
|
Kendinden ayarlanan destekler, Form F, dıştan dişli, yassı küre, tırtıllı |
daha fazla bilgi |
| Sipariş numarası | Form | B | D1 | D2 | D3 | H | Bilya ø | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0282.308 | F | 8 | 13 | M8 | 7,2 | 13 | 10 | 11 | 10 | | | 28,67 € | | | K0282.310 | F | 10 | 20 | M10 | 10,5 | 18 | 16 | 17 | 25 | | | 39,93 € | | | K0282.312 | F | 12 | 20 | M12 | 10,5 | 18 | 16 | 17 | 25 | | | 39,93 € | | | K0282.316 | F | 16 | 30 | M16 | 20 | 27 | 25 | 27 | 90 | | | 49,07 € | | | K0282.320 | F | 20 | 50 | M20 | 34,5 | 35 | 40 | 41 | 165 | | | 154,85 € | |
|
|
Kendinden ayarlanan destekler, Form G, yerleştirme yuvalı, yassı küre, düz |
daha fazla bilgi |
| Sipariş numarası | Form | D1 | D2 | D3 | H | T | Bilya ø | Montaj
deliği | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0282.403 | G | 12 | M3 | 7,2 | 11 | 3,5 | 10 | ø 12 H7X6 min. | 10* | | | 20,98 € | | | K0282.404 | G | 18 | M4 | 10,5 | 17 | 4,4 | 16 | ø 18 H7X8 min. | 25* | | | 29,11 € | | | K0282.405 | G | 28 | M5 | 20 | 25 | 6,3 | 25 | ø 28 H7X13 min. | 90* | | | 37,07 € | |
|
Kendinden ayarlanan destekler, Form H, yerleştirme yuvalı, yassı küre, POM elemanlı |
daha fazla bilgi |
| Sipariş numarası | Form | D1 | D2 | D3 | H | T | Bilya ø | Montaj
deliği | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0282.503 | H | 12 | M3 | 7,9 | 11 | 3 | 10 | ø 12 H7X6 min. | 10* | | | 29,11 € | | | K0282.504 | H | 18 | M4 | 12,7 | 17 | 4 | 16 | ø 18 H7X8 min. | 25* | | | 38,64 € | | | K0282.505 | H | 28 | M5 | 19,05 | 25 | 6 | 25 | ø 28 H7X13 min. | 90* | | | 49,64 € | |
|
Kendinden ayarlanan destekler, Form J, yerleştirme yuvalı, yassı küre, tırtıllı |
daha fazla bilgi |
| Sipariş numarası | Form | D1 | D2 | D3 | H | T | Bilya ø | Montaj
deliği | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0282.603 | J | 12 | M3 | 7,2 | 11 | 3,5 | 10 | ø 12 H7X6 min. | 10* | | | 27,51 € | | | K0282.604 | J | 18 | M4 | 10,5 | 17 | 4,4 | 16 | ø 18 H7X8 min. | 25* | | | 37,48 € | | | K0282.605 | J | 28 | M5 | 20 | 25 | 6,3 | 25 | ø 28 H7X13 min. | 90* | | | 47,02 € | |
|
Kendinden ayarlanan destekler, Form K, yerleştirme yuvalı, yassı küre, sert metal elemanlı |
daha fazla bilgi |
| Sipariş numarası | Form | D1 | D2 | D3 | H | T | Bilya ø | Montaj
deliği | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0282.803 | K | 12 | M3 | 7,9 | 11 | 3 | 10 | ø 12 H7X6 min. | 10* | | | 42,97 € | | | K0282.804 | K | 18 | M4 | 12,7 | 17 | 4 | 16 | ø 18 H7X8 min. | 25* | | | 53,42 € | | | K0282.805 | K | 28 | M5 | 19,05 | 25 | 6 | 25 | ø 28 H7X13 min. | 90* | | | 59,87 € | |
|
