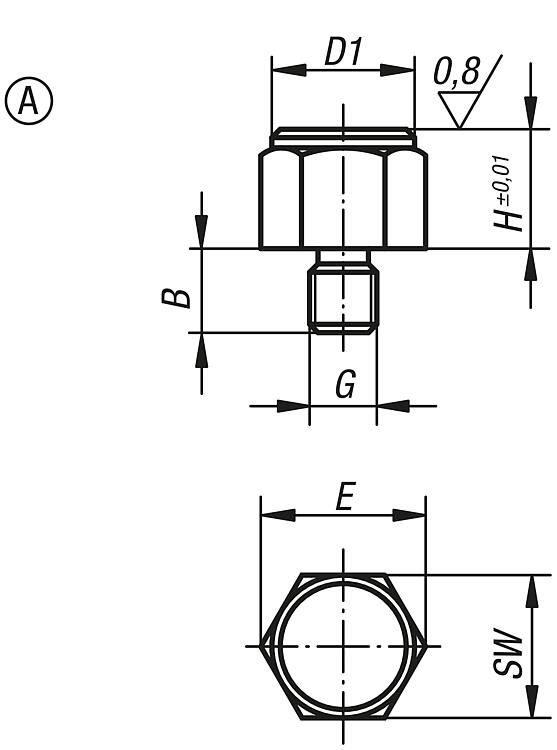

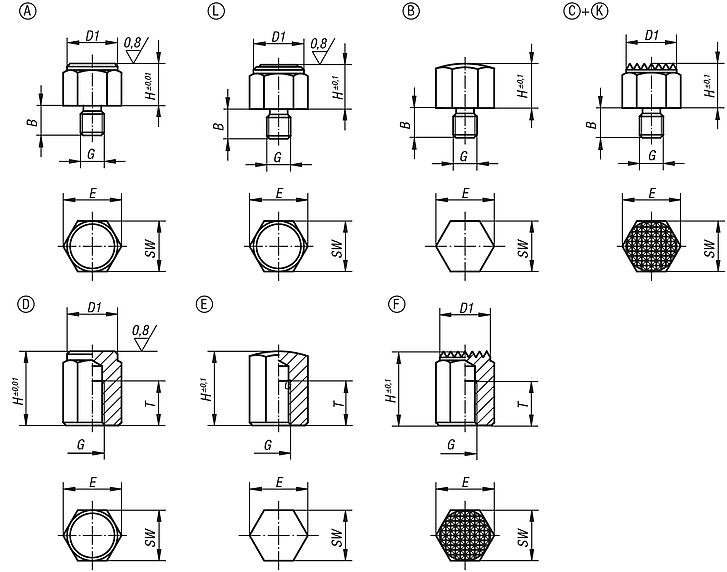

AçıklamaMalzeme:Kolay işlenir çelik.Model:sertleştirilmiş ve perdahlı.Bilgi:Konum ayakları, düzenek yapımında ve genel makine ve cihaz yapımında destekler, dayanaklar ve baskı parçaları olarak kullanılır.Çizim bilgisi:Form A: Dıştan dişli ve düz yüzey

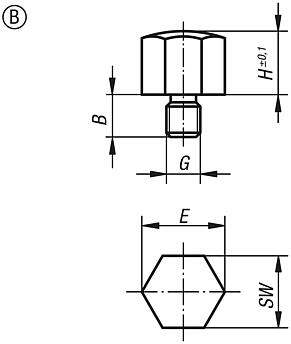

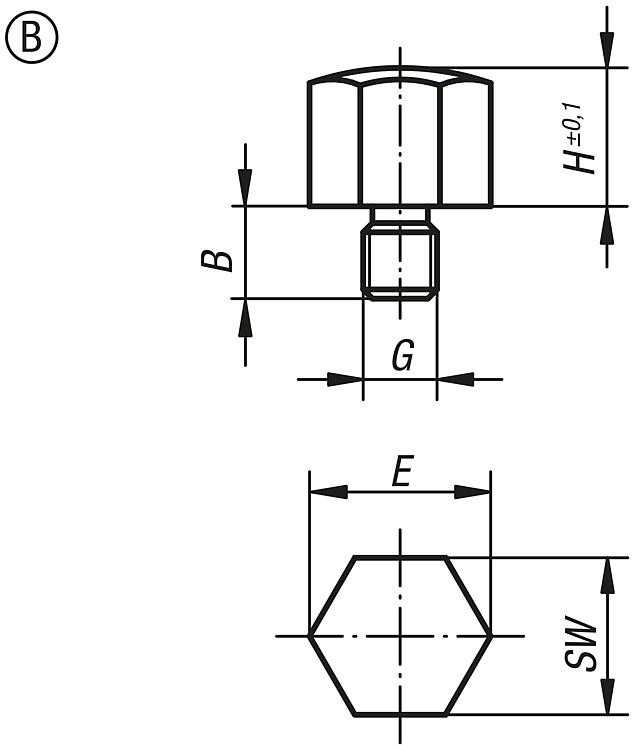

Form B: Dıştan dişli ve küre yüzey

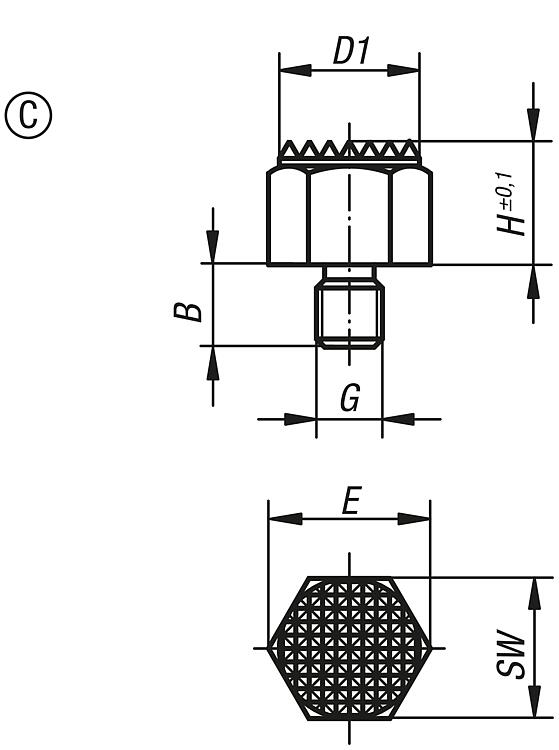

Form C: Dıştan dişli ve tırtıllı yüzey

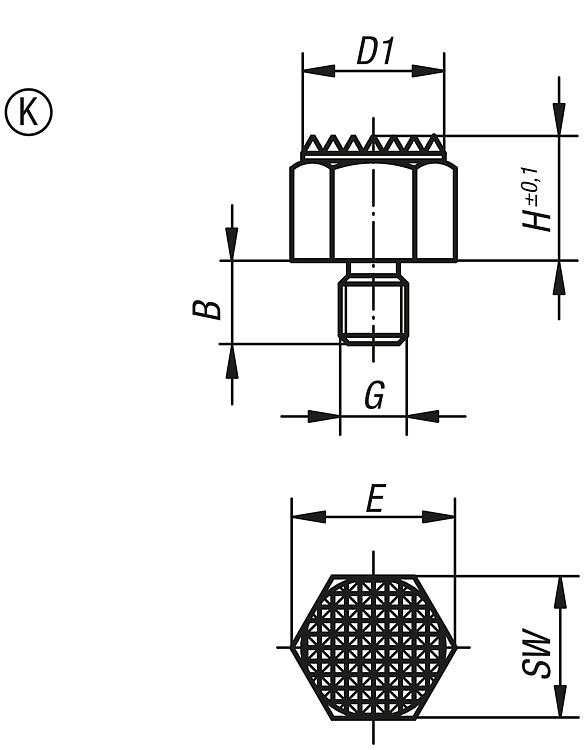

Form K: Dıştan dişli ve tırtıllı yüzey, sert metal

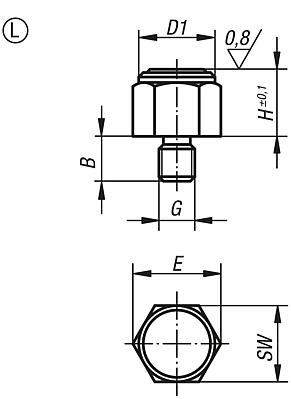

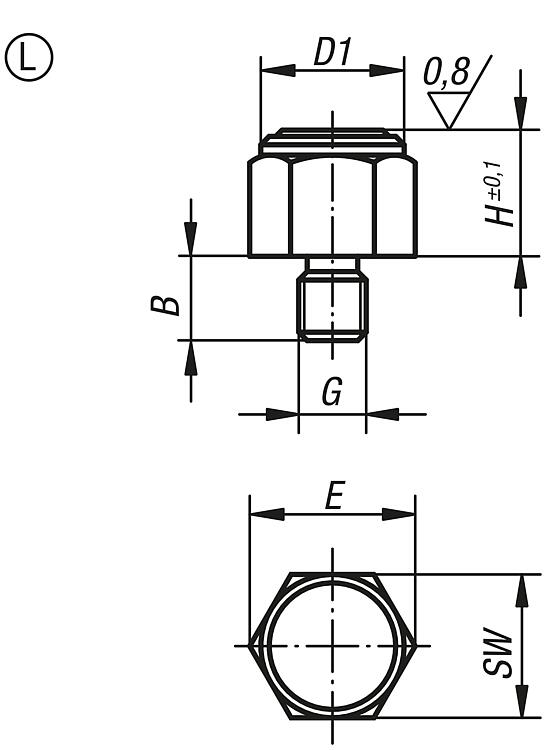

Form L: Dıştan dişli ve POM eleman

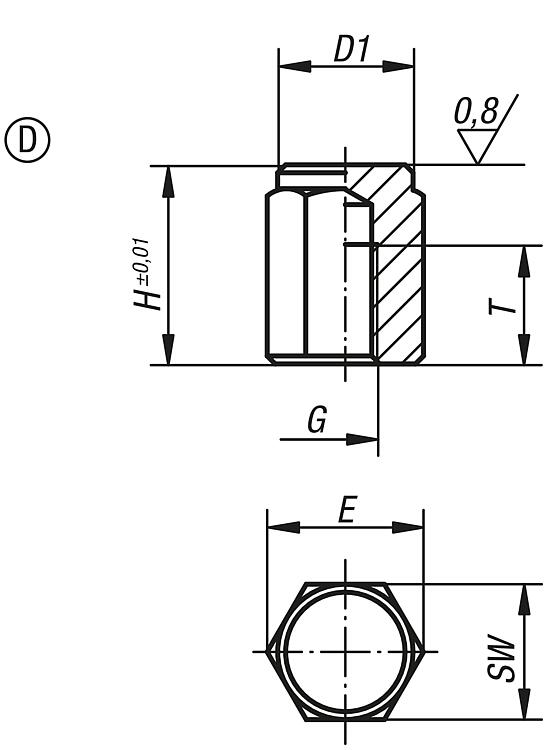

Form D: İçten dişli ve düz yüzey

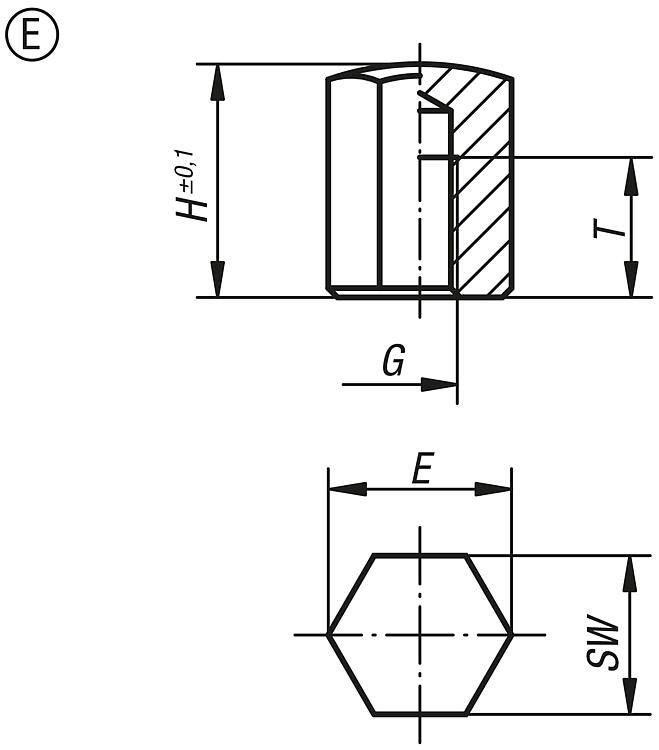

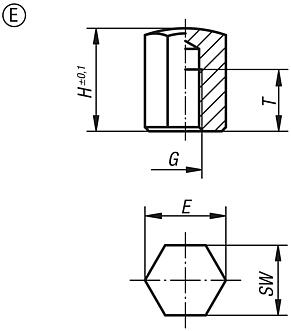

Form E: İçten dişli ve küre yüzey

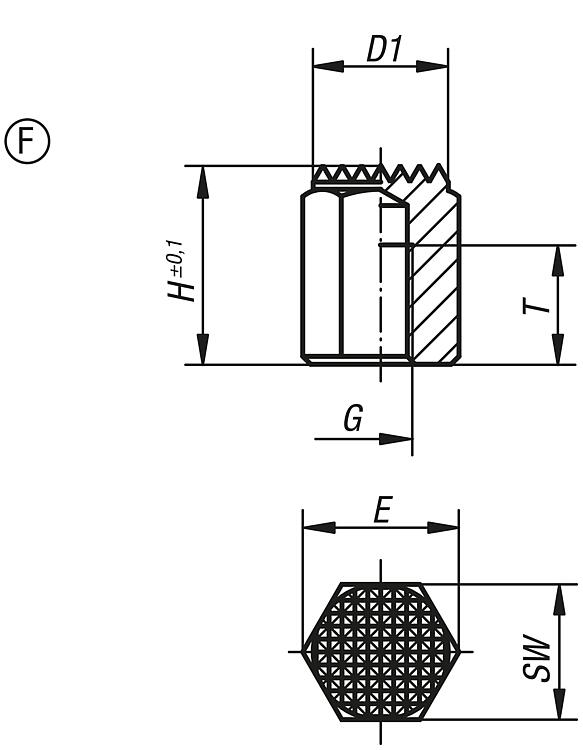

Form F: İçten dişli ve tırtıllı yüzey İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

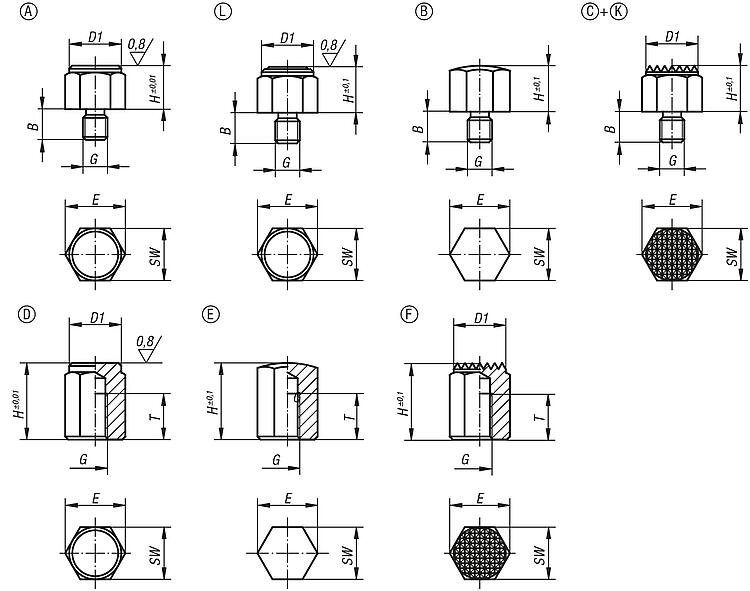

Çizimler (toplu genel bakış) |
Sipariş numarası
| Form | B | D1 | G | H | E | SW | Sıkma
torku
maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0298.108 | A | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 |  | | 10,35 € | | | K0298.1104 | A | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 10,96 € | | | K0298.1081 | A | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 11,57 € | | | K0298.1101 | A | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 12,53 € | | | K0298.1103 | A | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 12,90 € | | | K0298.1152 | A | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 12,90 € | | | K0298.110 | A | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 13,99 € | | | K0298.115 | A | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 13,99 € | | | K0298.1151 | A | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 32,62 € | | | K0298.1201 | A | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 33,36 € | |
|
Sipariş numarası
| Form | B | G | H | E | SW | Sıkma
torku
maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0298.208 | B | 8 | M6 | 8 | 14,4 | 13 | 8,5 | | | 8,62 € | | | K0298.2104 | B | 10 | M6 | 10 | 14,4 | 13 | 8,5 | | | 9,14 € | | | K0298.2081 | B | 10 | M8 | 8 | 19,4 | 17 | 18 | | | 9,64 € | | | K0298.2101 | B | 10 | M8 | 10 | 19,4 | 17 | 18 | | | 10,43 € | | | K0298.2103 | B | 12 | M10 | 10 | 21,9 | 19 | 32 | | | 11,14 € | | | K0298.2152 | B | 12 | M10 | 15 | 21,9 | 19 | 32 | | | 11,14 € | | | K0298.210 | B | 14 | M12 | 10 | 25,2 | 22 | 60 | | | 11,98 € | | | K0298.215 | B | 14 | M12 | 15 | 25,2 | 22 | 60 | | | 12,24 € | | | K0298.2151 | B | 19 | M16 | 15 | 33 | 30 | 140 | | | 24,33 € | | | K0298.2201 | B | 19 | M16 | 20 | 33 | 30 | 140 | | | 24,95 € | |
|
Sipariş numarası
| Form | B | D1 | G | H | E | SW | Sıkma
torku
maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0298.308 | C | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 | | | 9,89 € | | | K0298.3102 | C | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 10,47 € | | | K0298.3081 | C | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 11,04 € | | | K0298.3101 | C | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 11,95 € | | | K0298.3103 | C | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 12,54 € | | | K0298.3152 | C | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 12,54 € | | | K0298.310 | C | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 12,72 € | | | K0298.315 | C | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 12,72 € | | | K0298.3151 | C | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 30,35 € | | | K0298.3201 | C | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 31,27 € | |
|
Konum ayakları, dıştan dişli ve tırtıllı yüzeyli, sert metal, Form K |
daha fazla bilgi |
Sipariş numarası
| Form | B | D1 | G | H | E | SW | Sıkma
torku
maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0298.7101 | K | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 28,93 € | | | K0298.710 | K | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 35,39 € | | | K0298.715 | K | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 35,63 € | | | K0298.7151 | K | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 58,03 € | | | K0298.7201 | K | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 58,44 € | |
|
|
Sipariş numarası
| Form | D1 | G | H | T | E | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0298.410 | D | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 8,80 € | | | K0298.4151 | D | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 9,31 € | | | K0298.4101 | D | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 9,81 € | | | K0298.415 | D | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 10,63 € | | | K0298.4251 | D | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 11,87 € | | | K0298.4201 | D | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 11,14 € | | | K0298.4302 | D | 19 | M10 | 30 | 15 | 21,9 | 19 | | | 11,52 € | | | K0298.4401 | D | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 12,40 € | | | K0298.420 | D | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 11,30 € | | | K0298.425 | D | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 11,60 € | | | K0298.430 | D | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 11,87 € | | | K0298.440 | D | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 12,49 € | | | K0298.450 | D | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 12,97 € | | | K0298.4301 | D | 30 | M16 | 30 | 20 | 33 | 30 | | | 29,67 € | | | K0298.4501 | D | 30 | M16 | 50 | 25 | 33 | 30 | | | 32,62 € | |
|
Sipariş numarası
| Form | G | H | T | E | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0298.510 | E | M6 | 10 | 6 | 14,4 | 13 | | | 7,25 € | | | K0298.5151 | E | M6 | 15 | 10 | 14,4 | 13 | | | 7,68 € | | | K0298.5101 | E | M8 | 10 | 6 | 19,4 | 17 | | | 8,12 € | | | K0298.515 | E | M8 | 15 | 6 | 19,4 | 17 | | | 8,77 € | | | K0298.5251 | E | M8 | 25 | 16 | 19,4 | 17 | | | 9,07 € | | | K0298.5201 | E | M10 | 20 | 10 | 21,9 | 19 | | | 9,62 € | | | K0298.5302 | E | M10 | 30 | 15 | 21,9 | 19 | | | 10,00 € | | | K0298.5401 | E | M10 | 40 | 15 | 21,9 | 19 | | | 10,63 € | | | K0298.520 | E | M12 | 20 | 10 | 25,2 | 22 | | | 9,68 € | | | K0298.525 | E | M12 | 25 | 15 | 25,2 | 22 | | | 9,73 € | | | K0298.530 | E | M12 | 30 | 20 | 25,2 | 22 | | | 10,10 € | | | K0298.540 | E | M12 | 40 | 25 | 25,2 | 22 | | | 10,73 € | | | K0298.550 | E | M12 | 50 | 25 | 25,2 | 22 | | | 11,26 € | | | K0298.5301 | E | M16 | 30 | 20 | 33 | 30 | | | 21,59 € | | | K0298.5501 | E | M16 | 50 | 25 | 33 | 30 | | | 22,42 € | |
|
Sipariş numarası
| Form | D1 | G | H | T | E | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0298.610 | F | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 8,20 € | | | K0298.6151 | F | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 8,90 € | | | K0298.6101 | F | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 9,41 € | | | K0298.615 | F | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 10,16 € | | | K0298.6251 | F | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 10,41 € | | | K0298.6201 | F | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 10,38 € | | | K0298.6302 | F | 19 | M10 | 30 | 15 | 21,9 | 19 | | | 10,75 € | | | K0298.6401 | F | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 11,52 € | | | K0298.620 | F | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 10,43 € | | | K0298.625 | F | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 10,73 € | | | K0298.630 | F | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 10,87 € | | | K0298.640 | F | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 11,60 € | | | K0298.650 | F | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 12,24 € | | | K0298.6301 | F | 30 | M16 | 30 | 20 | 33 | 30 | | | 27,35 € | | | K0298.6501 | F | 30 | M16 | 50 | 25 | 33 | 30 | | | 28,66 € | |
|
