K1094Montaj pimi, içten dişli |
geri |
|
|
AçıklamaMalzeme:Sementasyon çeliği.Model:sertleştirilmiş ve taşlanmış (HRC 60 ±2).Bilgi:Montaj pimleri, birleştirme için uygun bir tasarıma sahip olduklarından birleştirme işlemini kolaylaştırır. Sertleştirilmiş montaj burçları K1095 ile birlikte tam, düşük aşınmalı ve hızlı bir iş parçası değişimini mümkün kılarlar.

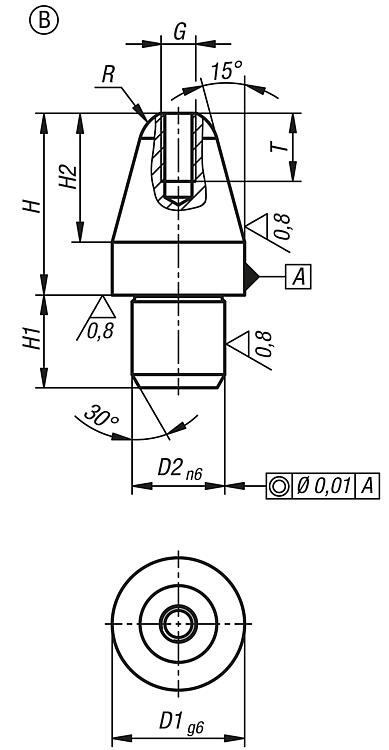

D1 = 5 ve D1 = 6 versiyonlarında içten dişli yoktur.Çizim bilgisi:Form B: Silindirik montaj pimi

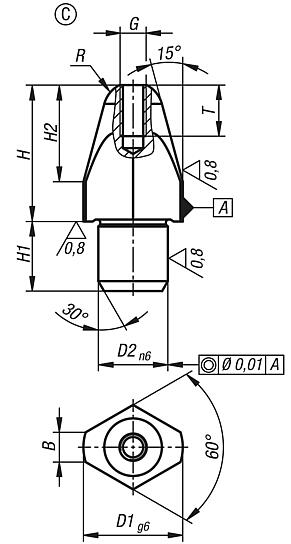

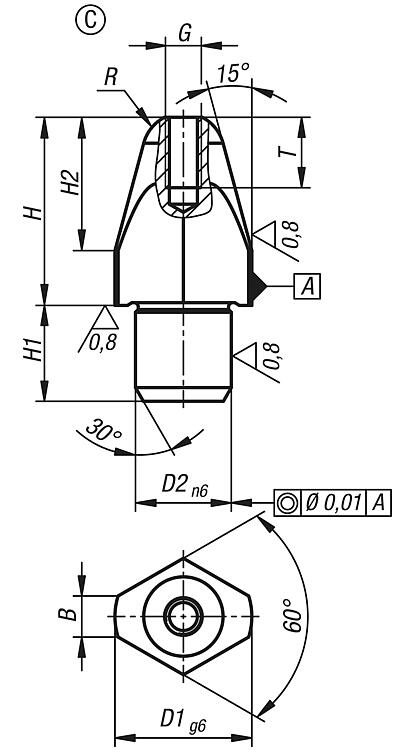

Form C: Yassı montaj pimi İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

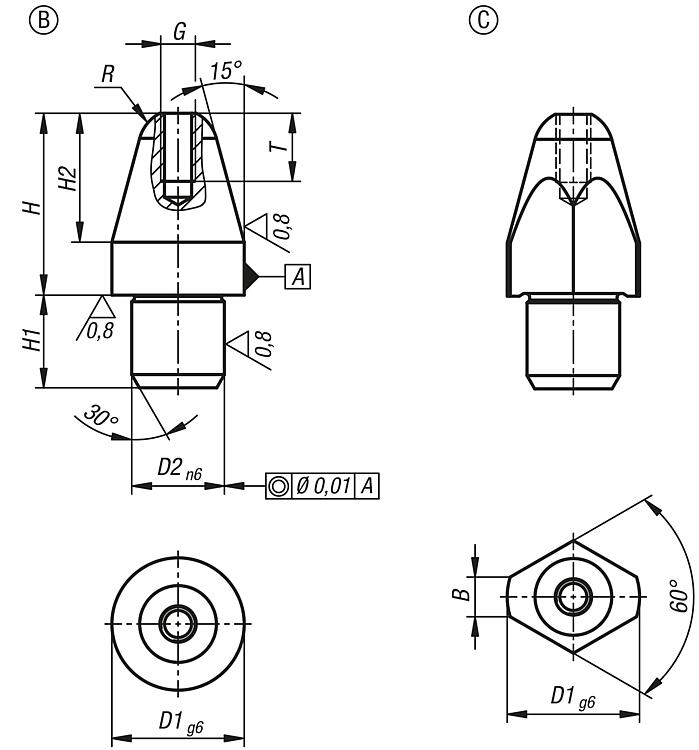

Çizimler (toplu genel bakış) |
| Sipariş numarası | Form | Tip 1 | D1
| D2 | H | H1 | H2 | G | R | T | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1094.205 | B | kısa tip | 5 | 3 | 8 | 3 | 5 | - | 1,50 | - |  | | 8,34 € | | | K1094.206 | B | kısa tip | 6 | 4 | 10 | 4 | 6 | - | 1,80 | - | | | 8,34 € | | | K1094.208 | B | kısa tip | 8 | 6 | 11,4 | 6 | 7,4 | M2,5 | 2,5 | 5 | | | 8,58 € | | | K1094.210 | B | kısa tip | 10 | 7 | 13,7 | 7 | 9,7 | M2,5 | 3 | 5 | | | 8,98 € | | | K1094.212 | B | kısa tip | 12 | 8 | 16 | 8 | 12 | M3 | 3,5 | 6 | | | 9,37 € | | | K1094.216 | B | kısa tip | 16 | 12 | 20 | 12 | 15 | M4 | 5 | 8 | | | 10,90 € | | | K1094.220 | B | kısa tip | 20 | 14 | 25,5 | 14 | 19,5 | M5 | 6 | 10 | | | 16,96 € | | | K1094.305 | B | uzun tip | 5 | 3 | 10 | 3 | 5 | - | 1,50 | - | | | 8,74 € | | | K1094.306 | B | uzun tip | 6 | 4 | 12 | 4 | 6 | - | 1,80 | - | | | 8,74 € | | | K1094.308 | B | uzun tip | 8 | 6 | 17,4 | 6 | 7,4 | M2,5 | 2,5 | 5 | | | 8,98 € | | | K1094.310 | B | uzun tip | 10 | 7 | 21,7 | 7 | 9,7 | M2,5 | 3 | 5 | | | 9,37 € | | | K1094.312 | B | uzun tip | 12 | 8 | 24 | 8 | 12 | M3 | 3,5 | 6 | | | 9,74 € | | | K1094.316 | B | uzun tip | 16 | 12 | 29 | 12 | 15 | M4 | 5 | 8 | | | 11,30 € | | | K1094.320 | B | uzun tip | 20 | 14 | 35,5 | 14 | 19,5 | M5 | 6 | 10 | | | 17,53 € | |
|
| Sipariş numarası | Form | Tip 1 | D1 | D2 | H | H1 | H2 | G | R | B | T | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1094.405 | C | kısa tip | 5 | 3 | 8 | 3 | 5 | - | 1,50 | - | - | | | 9,16 € | | | K1094.406 | C | kısa tip | 6 | 4 | 10 | 4 | 6 | - | 1,80 | - | - | | | 9,16 € | | | K1094.408 | C | kısa tip | 8 | 6 | 11,4 | 6 | 7,4 | M2,5 | 2,5 | 2,5 | 5 | | | 9,37 € | | | K1094.410 | C | kısa tip | 10 | 7 | 13,7 | 7 | 9,7 | M2,5 | 3 | 3,0 | 5 | | | 9,74 € | | | K1094.412 | C | kısa tip | 12 | 8 | 16 | 8 | 12 | M3 | 3,5 | 3,5 | 6 | | | 10,14 € | | | K1094.416 | C | kısa tip | 16 | 12 | 20 | 12 | 15 | M4 | 5 | 5 | 8 | | | 12,11 € | | | K1094.420 | C | kısa tip | 20 | 14 | 25,5 | 14 | 19,5 | M5 | 6 | 6 | 10 | | | 18,37 € | | | K1094.505 | C | uzun tip | 5 | 3 | 10 | 3 | 5 | - | 1,50 | - | - | | | 9,63 € | | | K1094.506 | C | uzun tip | 6 | 4 | 12 | 4 | 6 | - | 1,80 | - | - | | | 9,63 € | | | K1094.508 | C | uzun tip | 8 | 6 | 17,4 | 6 | 7,4 | M2,5 | 2,5 | 2,5 | 5 | | | 9,74 € | | | K1094.510 | C | uzun tip | 10 | 7 | 21,7 | 7 | 9,7 | M2,5 | 3 | 3,0 | 5 | | | 10,14 € | | | K1094.512 | C | uzun tip | 12 | 8 | 24 | 8 | 12 | M3 | 3,5 | 3,5 | 6 | | | 10,54 € | | | K1094.516 | C | uzun tip | 16 | 12 | 29 | 12 | 15 | M4 | 5 | 5 | 8 | | | 13,31 € | | | K1094.520 | C | uzun tip | 20 | 14 | 35,5 | 14 | 19,5 | M5 | 6 | 6 | 10 | | | 19,20 € | |
|
