Disk tipi el çarkları döndürülebilir kollu

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - El çarkları, krank kolları, pozisyon göstergeleri
    - Disk tipi el çarkları döndürülebilir kollu

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:

Duroplast PF 31, siyah.
Göbek: Nikel kaplama çelik veya paslanmaz çelik 1.4305, kaplamasız.
Döndürülebilir tutumak, çelik parçalar nikel kaplama veya paslanmaz çelik 1.4305, kaplamasız.

Model:yüksek parlaklıkta polisajlı.Bilgi:El çarkı monte edilmemiş kol ile teslim edilir.Talep üzerine:Başka geçme delikler.Çizim bilgisi:

Form D: hazır delikli
Form E: geçme delikli

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0164 Disk tipi el çarkları döndürülebilir kollu

166 kB

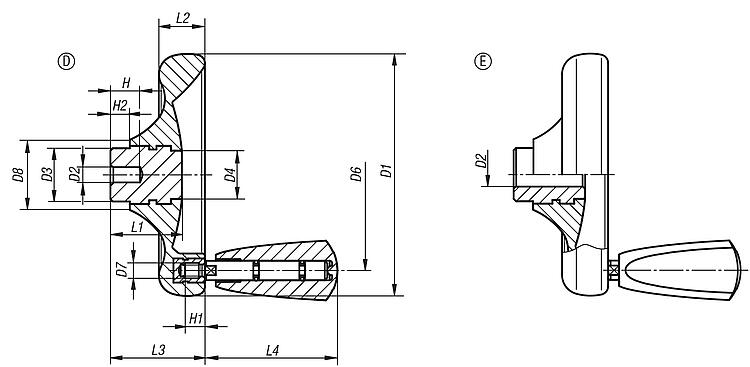

Çizimler (toplu genel bakış)

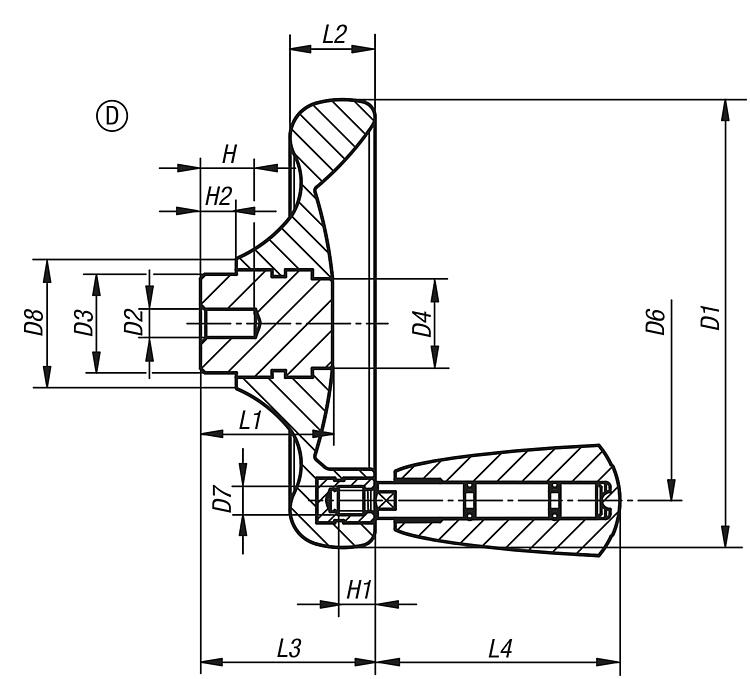

Disk tipi el çarkları, döndürülebilir kollu, Form D, hazır delikli

daha fazla bilgi

Çizimler

Disk tipi el çarkları, döndürülebilir kollu, Form D, hazır delikli

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	Malzeme, çelik parçalar	D1	D2	D3	D4	D6	D7	D8	H	H1	H2	L1	L2	L3	L4	Fiyat
K0164.0100X06	D	hazır delikli	çelik	100	6	22	20	79	M6	29	12	9	8	29,5	19	39	54,7	20,72 €
K0164.0125X08	D	hazır delikli	çelik	125	8	26	21	101	M6	34	15	9	8	34	24	46	54,7	26,18 €
K0164.0140X08	D	hazır delikli	çelik	140	8	30	25	110	M8	39	16	12	8	38,5	27	52	82,2	30,27 €
K0164.0160X10	D	hazır delikli	çelik	160	10	33	30	128	M8	43	20	12	8	41,3	30,1	57	82,2	38,06 €

Disk tipi el çarkları, döndürülebilir kollu, Form E, geçme deliklik

daha fazla bilgi

Çizimler

Disk tipi el çarkları, döndürülebilir kollu, Form E, geçme deliklik

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	Malzeme, çelik parçalar	D1	D2	D3	D4	D6	D7	D8	H1	H2	L1	L2	L3	L4	Fiyat
K0164.1100X10	E	geçme delikli	çelik	100	10H8	22	20	79	M6	29	9	8	29,5	19	39	54,7	21,42 €
K0164.1125X12	E	geçme delikli	çelik	125	12H8	26	21	101	M6	34	9	8	34	24	46	54,7	26,83 €
K0164.1140X14	E	geçme delikli	çelik	140	14H8	30	25	110	M8	39	12	8	38,5	27	52	82,2	30,93 €
K0164.1160X16	E	geçme delikli	çelik	160	16H8	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	39,97 €
K0164.1160X18	E	geçme delikli	çelik	160	18H8	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	39,97 €

Disk tipi el çarkları, döndürülebilir kollu, çelik parçalar paslanmaz çelik, Form D, hazır delikli

daha fazla bilgi

Çizimler

Disk tipi el çarkları, döndürülebilir kollu, çelik parçalar paslanmaz çelik, Form D, hazır delikli

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	Malzeme, çelik parçalar	D1	D2	D3	D4	D6	D7	D8	H	H1	H2	L1	L2	L3	L4	Fiyat
K0164.2100X06	D	hazır delikli	paslanmaz çelik 1.4305	100	6	22	20	79	M6	29	12	9	8	29,5	19	39	54,7	29,56 €
K0164.2125X08	D	hazır delikli	paslanmaz çelik 1.4305	125	8	26	21	101	M6	34	15	9	8	34	24	46	54,7	33,48 €
K0164.2140X08	D	hazır delikli	paslanmaz çelik 1.4305	140	8	30	25	110	M8	39	16	12	8	38,5	27	52	82,2	38,06 €
K0164.2160X10	D	hazır delikli	paslanmaz çelik 1.4305	160	10	33	30	128	M8	43	20	12	8	41,3	30,1	57	82,2	44,72 €

Disk tipi el çarkları, döndürülebilir kollu, çelik parçalar paslanmaz çelik, Form E, geçme delikli

daha fazla bilgi

Çizimler

Disk tipi el çarkları, döndürülebilir kollu, çelik parçalar paslanmaz çelik, Form E, geçme delikli

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	Malzeme, çelik parçalar	D1	D2	D3	D4	D6	D7	D8	H1	H2	L1	L2	L3	L4	Fiyat
K0164.3100X10	E	geçme delikli	paslanmaz çelik 1.4305	100	10H7	22	20	79	M6	29	9	8	29,5	19	39	54,7	41,36 €
K0164.3125X12	E	geçme delikli	paslanmaz çelik 1.4305	125	12H7	26	21	101	M6	34	9	8	34	24	46	54,7	45,51 €
K0164.3140X14	E	geçme delikli	paslanmaz çelik 1.4305	140	14H7	30	25	110	M8	39	12	8	38,5	27	52	82,2	50,78 €
K0164.3160X16	E	geçme delikli	paslanmaz çelik 1.4305	160	16H7	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	58,07 €
K0164.3160X18	E	geçme delikli	paslanmaz çelik 1.4305	160	18H7	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	58,07 €
