    - Dikey ayaklı ve ayarlanabilir baskı milli yatay hızlı bağlama elemanı

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.
Kol elemanı poliamid.Model:nitro karbür ve siyah oksidasyon kaplama.
Tutamak elemanı mavi, siyah veya kırmızı.Bilgi:Bakım gerektirmeyen yüksek kalitede mafsal burçları. Açma ve kapama sırasında kalıcı olarak sabit kuvvet uygulaması. En iyi sağlamlık, U profilli konik sıkıştırma kolu ile elde edilir.Talep üzerine:başka tutamak renkleri.Aksesuar:K0106
K0383
K0388
K0390
K0391
K0392
K0393Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0661 Dikey ayaklı ve ayarlanabilir baskı milli yatay hızlı bağlama elemanı

394 kB

Emniyet kilitli hızlı bağlama elemanı için teknik bilgi

563 kB

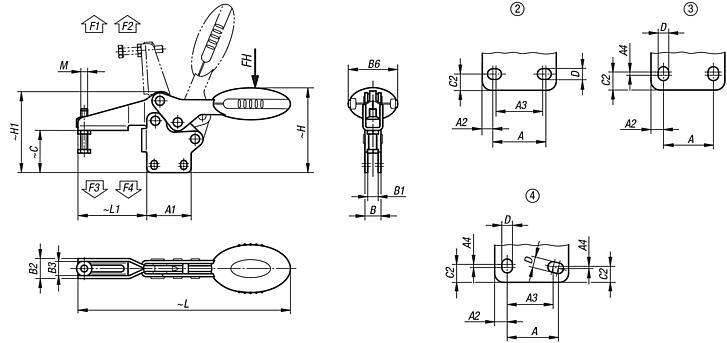

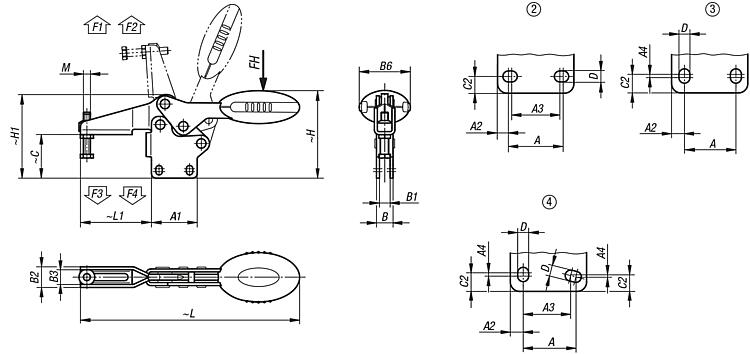

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Bileşen rengi	Delik düzeni	Açılma açısı Tutma kolu	Açılma açısı Kol	El kuvveti FH N	Tutma kuvveti F1 N	Tutma kuvveti F2 N	Bağlama kuvveti F3 N	Bağlama kuvveti F4 N	Fiyat
K0661.005001	açık mavi RAL 5002	2	86°	67°	100	650	900	550	620	14,72 €
K0661.006001	açık mavi RAL 5002	3	86°	67°	160	1350	1900	720	1200	19,70 €
K0661.008001	açık mavi RAL 5002	3	86°	67°	200	2000	2800	830	1400	27,58 €
K0661.010001	açık mavi RAL 5002	3	90°	71°	250	2200	4500	1200	2800	41,87 €
K0661.012001	açık mavi RAL 5002	4	88°	68°	280	2400	5500	1000	2800	44,13 €
K0661.005000	siyah gri RAL 7021	2	86°	67°	100	650	900	550	620	14,72 €
K0661.006000	siyah gri RAL 7021	3	86°	67°	160	1350	1900	720	1200	19,70 €
K0661.008000	siyah gri RAL 7021	3	86°	67°	200	2000	2800	830	1400	27,58 €
K0661.010000	siyah gri RAL 7021	3	90°	71°	250	2200	4500	1200	2800	41,87 €
K0661.012000	siyah gri RAL 7021	4	88°	68°	280	2400	5500	1000	2800	44,13 €
K0661.005003	trafik kırmızı RAL 3020	2	86°	67°	100	650	900	550	620	14,72 €
K0661.006003	trafik kırmızı RAL 3020	3	86°	67°	160	1350	1900	720	1200	19,70 €
K0661.008003	trafik kırmızı RAL 3020	3	86°	67°	200	2000	2800	830	1400	27,58 €
K0661.010003	trafik kırmızı RAL 3020	3	90°	71°	250	2200	4500	1200	2800	41,87 €
K0661.012003	trafik kırmızı RAL 3020	4	88°	68°	280	2400	5500	1000	2800	44,13 €

Sipariş numarası	Bileşen rengi	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	H1	L	L1	Fiyat
K0661.005001	açık mavi RAL 5002	M5x25	18	27	4,5	13,5	-	8,1	4,1	13,2	9,2	22,5	26,2	5,2	5,5	52,2	47,9	125,7	41,8	14,72 €
K0661.006001	açık mavi RAL 5002	M6x35	26	39	6,5	-	2,5	14,1	9,1	17,5	12,5	43,5	36,9	8	5,5	75,2	71	186,6	60,5	19,70 €
K0661.008001	açık mavi RAL 5002	M8x45	26	44	9	-	3,5	14,1	9,1	21	16	41,5	46,5	10,5	6,2	88,2	84,3	223,1	74,9	27,58 €
K0661.010001	açık mavi RAL 5002	M10x55	41,5	59	9	-	2	16,2	9,2	26	19	47	59,6	10	8,8	114,3	107,5	279,4	103,9	41,87 €
K0661.012001	açık mavi RAL 5002	M12x70	44	65	11	40	1	16,2	9,2	28	21	47	75,9	13,5	8,5	128,4	125,2	314,7	122	44,13 €
K0661.005000	siyah gri RAL 7021	M5x25	18	27	4,5	13,5	-	8,1	4,1	13,2	9,2	22,5	26,2	5,2	5,5	52,2	47,9	125,7	41,8	14,72 €
K0661.006000	siyah gri RAL 7021	M6x35	26	39	6,5	-	2,5	14,1	9,1	17,5	12,5	43,5	36,9	8	5,5	75,2	71	186,6	60,5	19,70 €
K0661.008000	siyah gri RAL 7021	M8x45	26	44	9	-	3,5	14,1	9,1	21	16	41,5	46,5	10,5	6,2	88,2	84,3	223,1	74,9	27,58 €
K0661.010000	siyah gri RAL 7021	M10x55	41,5	59	9	-	2	16,2	9,2	26	19	47	59,6	10	8,8	114,3	107,5	279,4	103,9	41,87 €
K0661.012000	siyah gri RAL 7021	M12x70	44	65	11	40	1	16,2	9,2	28	21	47	75,9	13,5	8,5	128,4	125,2	314,7	122	44,13 €
K0661.005003	trafik kırmızı RAL 3020	M5x25	18	27	4,5	13,5	-	8,1	4,1	13,2	9,2	22,5	26,2	5,2	5,5	52,2	47,9	125,7	41,8	14,72 €
K0661.006003	trafik kırmızı RAL 3020	M6x35	26	39	6,5	-	2,5	14,1	9,1	17,5	12,5	43,5	36,9	8	5,5	75,2	71	186,6	60,5	19,70 €
K0661.008003	trafik kırmızı RAL 3020	M8x45	26	44	9	-	3,5	14,1	9,1	21	16	41,5	46,5	10,5	6,2	88,2	84,3	223,1	74,9	27,58 €
K0661.010003	trafik kırmızı RAL 3020	M10x55	41,5	59	9	-	2	16,2	9,2	26	19	47	59,6	10	8,8	114,3	107,5	279,4	103,9	41,87 €
K0661.012003	trafik kırmızı RAL 3020	M12x70	44	65	11	40	1	16,2	9,2	28	21	47	75,9	13,5	8,5	128,4	125,2	314,7	122	44,13 €
