    - Emniyet kilitli dikey ayaklı ve ayarlanabilir baskı milli dikey hızlı bağlama elemanı

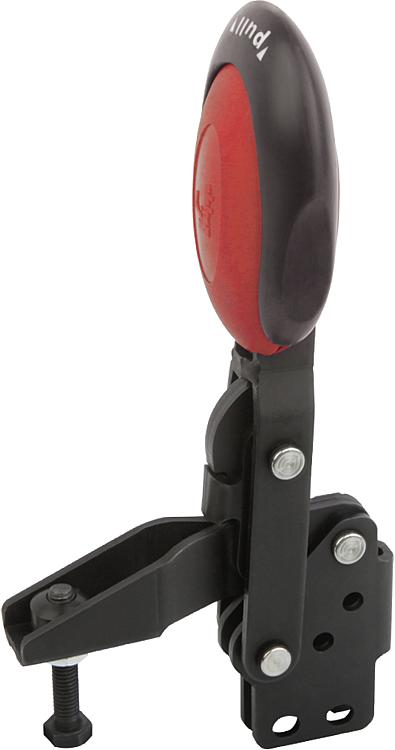

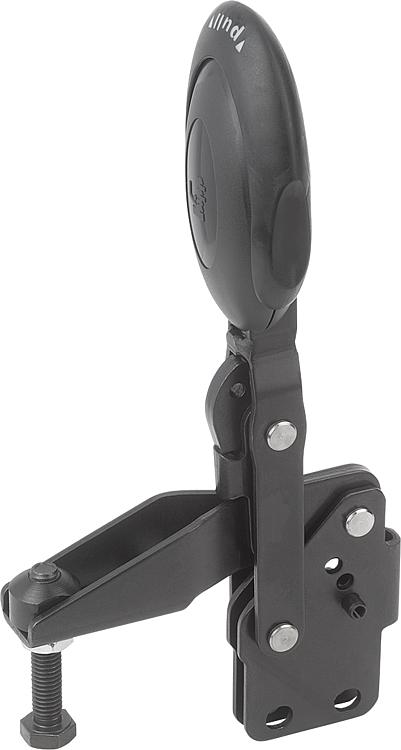

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.
Kol elemanı poliamid.
TPE kilit açma bileziği.Model:nitro karbür ve siyah oksidasyon kaplama.
Tutamak elemanı mavi, siyah veya kırmızı.Bilgi:Bakım gerektirmeyen yüksek kalitede mafsal burçları. Açma ve kapama sırasında kalıcı olarak sabit kuvvet uygulaması. En iyi sağlamlık, U profilli konik sıkıştırma kolu ile elde edilir. Otomatik kilitli iç çubuk kilit mekanizması dahil.Talep üzerine:başka tutamak renkleri.Aksesuar:K0106
K0383
K0388
K0390
K0391
K0392

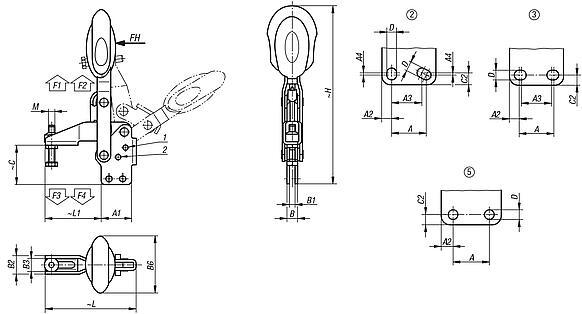

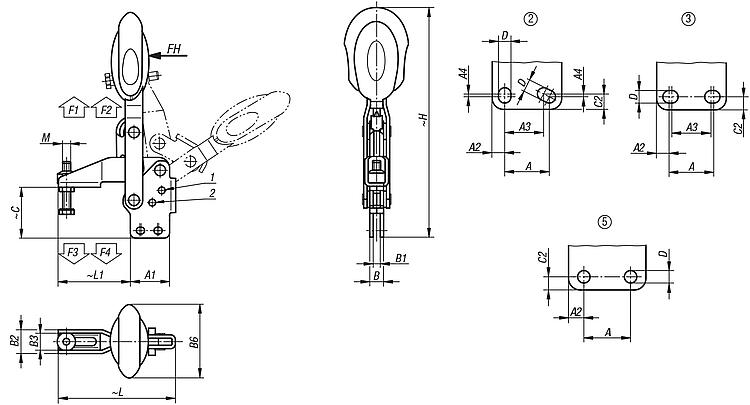

K0393Çizim bilgisi:

1) Dayanak pimi, Pozisyon 1
2) Dayanak pimi, Pozisyon 2

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0663 Emniyet kilitli dikey ayaklı ve ayarlanabilir baskı milli dikey hızlı bağlama elemanı

391 kB

Emniyet kilitli hızlı bağlama elemanı için teknik bilgi

563 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Bileşen rengi	Açılma açısı Tutma kolu Pozisyon 1	Açılma açısı Tutma kolu Pozisyon 2	Açılma açısı Tutma kolu dayanaksız	Açılma açısı Kol Pozisyon 1	Açılma açısı Kol Pozisyon 2	El kuvveti FH N	Tutma kuvveti F1 N	Tutma kuvveti F2 N	Bağlama kuvveti F3 N	Bağlama kuvveti F4 N	Fiyat
K0663.006101	açık mavi RAL 5002	56°	83°	141°	46°	56°	160	1350	1650	920	1050	35,70 €
K0663.008101	açık mavi RAL 5002	13°	93°	158°	26°	61°	190	2000	2800	940	1350	42,66 €
K0663.010101	açık mavi RAL 5002	6°	97°	176°	19°	59°	250	2500	4500	1500	2800	58,38 €
K0663.012101	açık mavi RAL 5002	11°	88°	164°	24°	60°	280	3000	5500	1400	2800	60,35 €
K0663.006100	siyah gri RAL 7021	56°	83°	141°	46°	56°	160	1350	1650	920	1050	35,70 €
K0663.008100	siyah gri RAL 7021	13°	93°	158°	26°	61°	190	2000	2800	940	1350	42,66 €
K0663.010100	siyah gri RAL 7021	6°	97°	176°	19°	59°	250	2500	4500	1500	2800	58,38 €
K0663.012100	siyah gri RAL 7021	11°	88°	164°	24°	60°	280	3000	5500	1400	2800	60,35 €
K0663.006103	trafik kırmızı RAL 3020	56°	83°	141°	46°	56°	160	1350	1650	920	1050	35,70 €
K0663.008103	trafik kırmızı RAL 3020	13°	93°	158°	26°	61°	190	2000	2800	940	1350	42,66 €
K0663.010103	trafik kırmızı RAL 3020	6°	97°	176°	19°	59°	250	2500	4500	1500	2800	58,38 €
K0663.012103	trafik kırmızı RAL 3020	11°	88°	164°	24°	60°	280	3000	5500	1400	2800	60,35 €

Sipariş numarası	Bileşen rengi	Delik düzeni	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	L	L1	Fiyat
K0663.006101	açık mavi RAL 5002	3	M6x35	14	29	7	12	-	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53	35,70 €
K0663.008101	açık mavi RAL 5002	3	M8x45	21	39	9	19	-	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62	42,66 €
K0663.010101	açık mavi RAL 5002	2	M10x55	32	50	8	27	3,5	14,1	7,1	25,5	18,5	56,5	62,3	13	9	254	153	95	58,38 €
K0663.012101	açık mavi RAL 5002	5	M12x70	32	53	10,5	-	-	14,1	7,1	28	21	56,5	69,8	9	8,8	272,1	173,5	113,5	60,35 €
K0663.006100	siyah gri RAL 7021	3	M6x35	14	29	7	12	-	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53	35,70 €
K0663.008100	siyah gri RAL 7021	3	M8x45	21	39	9	19	-	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62	42,66 €
K0663.010100	siyah gri RAL 7021	2	M10x55	32	50	8	27	3,5	14,1	7,1	25,5	18,5	56,5	62,3	13	9	254	153	95	58,38 €
K0663.012100	siyah gri RAL 7021	5	M12x70	32	53	10,5	-	-	14,1	7,1	28	21	56,5	69,8	9	8,8	272,1	173,5	113,5	60,35 €
K0663.006103	trafik kırmızı RAL 3020	3	M6x35	14	29	7	12	-	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53	35,70 €
K0663.008103	trafik kırmızı RAL 3020	3	M8x45	21	39	9	19	-	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62	42,66 €
K0663.010103	trafik kırmızı RAL 3020	2	M10x55	32	50	8	27	3,5	14,1	7,1	25,5	18,5	56,5	62,3	13	9	254	153	95	58,38 €
K0663.012103	trafik kırmızı RAL 3020	5	M12x70	32	53	10,5	-	-	14,1	7,1	28	21	56,5	69,8	9	8,8	272,1	173,5	113,5	60,35 €
