K0076

Hızlı bağlama elemanı yatay, yatay ayaklı ve komple tutma kollu

Ürünler
- Kullanım parçaları | Norm birimleri
  - Hızlı bağlama elemanları, güç gerdiricileri
    - Hızlı bağlama elemanı yatay, yatay ayaklı ve komple tutma kollu

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:galvaniz kaplama ve pasifleştirilmiş.
Yağlara karşı dayanıklı plastik kol.Bilgi:Mil kelepçesi, kaynak yapılabilir.Aksesuar:K0098
K0100
K0101
K0102
K0103
K0106Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0076 Hızlı bağlama elemanı yatay, yatay ayaklı ve komple tutma kollu

222 kB

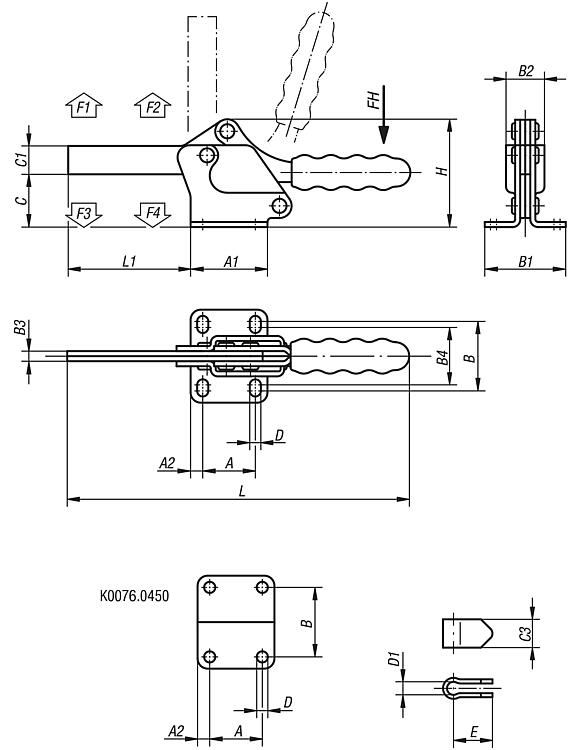

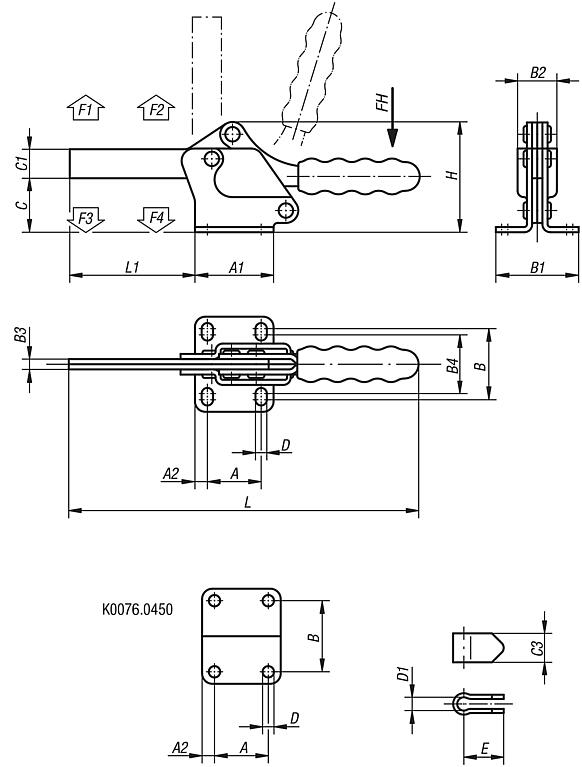

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Açılma açısı Tutma kolu	Açılma açısı Kol	El kuvveti FH N	Tutma kuvveti F1 N	Tutma kuvveti F2 N	Bağlama kuvveti F3 N	Bağlama kuvveti F4 N	Uygun plastik kol	Fiyat
K0076.0250	95°	80°	200	1500	3500	800	1950	K0100.28	21,37 €
K0076.0350	90°	75°	250	2500	5500	1150	3100	K0100.30	27,24 €
K0076.0450	90°	75°	250	3000	6500	1150	3100	K0100.34	39,46 €

Sipariş numarası	A	A1	A2	B	B1	B2	B3	B4	C	C1	C3	D	D1	E	H	L	L1	M=Baskı mili	Tespitleme braketi sipariş numarası	Fiyat
K0076.0250	26	42	8	32	47	23	6	27	34	17,5	17,5	6,6	8,3	24	67	226	82	M8x60	K0098.04	21,37 €
K0076.0350	41,2	59	9	43,7	60	30	8	39,7	45	24	22	8,7	10,3	30	91	272	110	M10x80	K0098.06	27,24 €
K0076.0450	41,2	67	13	42,8	68	38	10	-	59	27	26	8,7	12,3	32	110	310	130	M12x100	K0098.06	39,46 €
