    - Yatay ayaklı ve ayarlanabilir baskı milli yatay hızlı bağlama elemanı, paslanmaz çelik

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Paslanmaz çelik.
Kol elemanı poliamid.Model:yalın.
Tutamak elemanı mavi, siyah veya kırmızı.Bilgi:Bakım gerektirmeyen yüksek kalitede mafsal burçları. Açma ve kapama sırasında kalıcı olarak sabit kuvvet uygulaması. En iyi sağlamlık, U profilli konik sıkıştırma kolu ile elde edilir.Talep üzerine:başka tutamak renkleri.Aksesuar:K0106
K0384
K0390
K0392
K0667Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0660 Yatay ayaklı ve ayarlanabilir baskı milli yatay hızlı bağlama elemanı, paslanmaz çelik

423 kB

Emniyet kilitli hızlı bağlama elemanı için teknik bilgi

563 kB

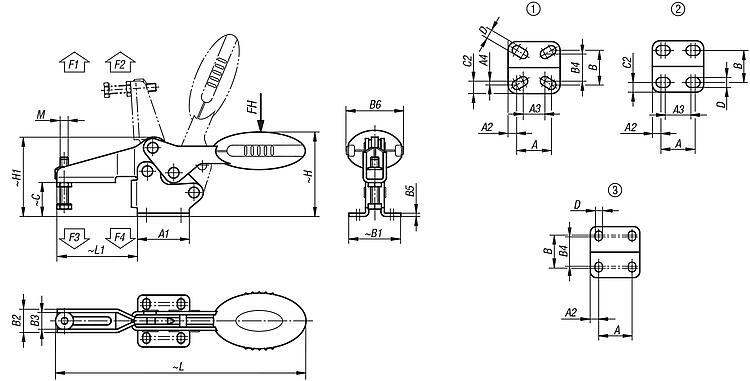

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Bileşen rengi	Delik düzeni	Açılma açısı Tutma kolu	Açılma açısı Kol	El kuvveti FH N	Tutma kuvveti F1 N	Tutma kuvveti F2 N	Bağlama kuvveti F3 N	Bağlama kuvveti F4 N	Fiyat
K0660.104001	açık mavi RAL 5002	1	87°	69°	80	400	500	250	300	24,66 €
K0660.105001	açık mavi RAL 5002	2	86°	67°	100	650	900	550	620	27,67 €
K0660.106001	açık mavi RAL 5002	3	86°	67°	160	1350	1900	720	1200	37,03 €
K0660.108001	açık mavi RAL 5002	3	86°	67°	200	2000	2800	830	1400	51,87 €
K0660.104000	siyah gri RAL 7021	1	87°	69°	80	400	500	250	300	24,66 €
K0660.105000	siyah gri RAL 7021	2	86°	67°	100	650	900	550	620	27,67 €
K0660.106000	siyah gri RAL 7021	3	86°	67°	160	1350	1900	720	1200	37,03 €
K0660.108000	siyah gri RAL 7021	3	86°	67°	200	2000	2800	830	1400	51,87 €
K0660.104003	trafik kırmızı RAL 3020	1	87°	69°	80	400	500	250	300	24,66 €
K0660.105003	trafik kırmızı RAL 3020	2	86°	67°	100	650	900	550	620	27,67 €
K0660.106003	trafik kırmızı RAL 3020	3	86°	67°	160	1350	1900	720	1200	37,03 €
K0660.108003	trafik kırmızı RAL 3020	3	86°	67°	200	2000	2800	830	1400	51,87 €

Sipariş numarası	Bileşen rengi	M	A	A1	A2	A3	A4	B	B1	B2	B3	B4	B5	B6	C	C2	D	H	H1	L	L1	Fiyat
K0660.104001	açık mavi RAL 5002	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	12,5	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	24,66 €
K0660.105001	açık mavi RAL 5002	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	27,67 €
K0660.106001	açık mavi RAL 5002	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	37,03 €
K0660.108001	açık mavi RAL 5002	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	51,87 €
K0660.104000	siyah gri RAL 7021	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	12,5	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	24,66 €
K0660.105000	siyah gri RAL 7021	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	27,67 €
K0660.106000	siyah gri RAL 7021	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	37,03 €
K0660.108000	siyah gri RAL 7021	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	51,87 €
K0660.104003	trafik kırmızı RAL 3020	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	12,5	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	24,66 €
K0660.105003	trafik kırmızı RAL 3020	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	27,67 €
K0660.106003	trafik kırmızı RAL 3020	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	37,03 €
K0660.108003	trafik kırmızı RAL 3020	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	51,87 €
