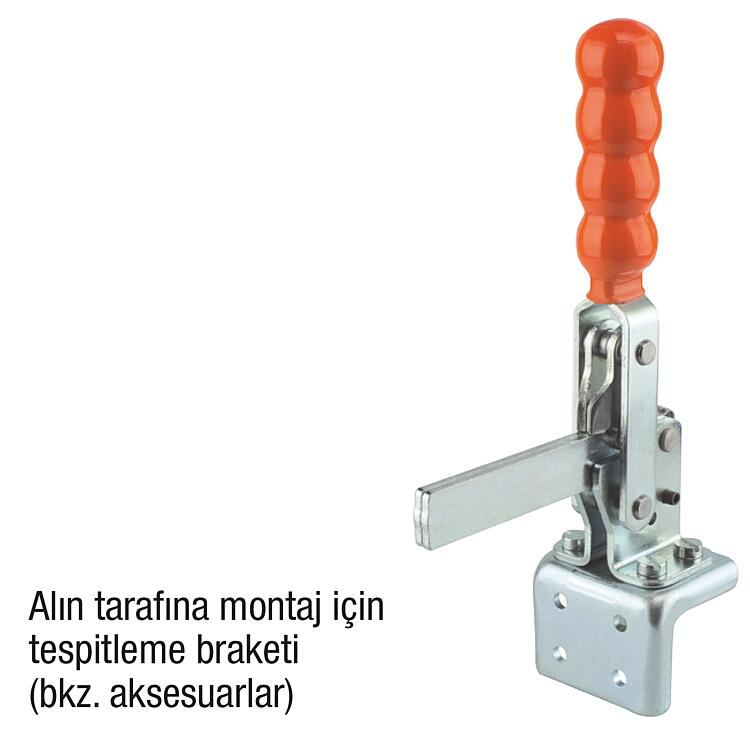

Yatay ayaklı ve komple tutma kollu dikey hızlı bağlama elemanı
 K0061

Yatay ayaklı ve komple tutma kollu dikey hızlı bağlama elemanı

 geri

Ürün açıklaması/Ürün resimleri
AçıklamaMalzeme:Çelik.Model:galvaniz kaplama ve pasifleştirilmiş.
Yağlara karşı dayanıklı plastik kol.Bilgi:Tutma kolunun ve tutamağın açılma açısı, dayanak piminin yeniden konumlandırılması veya çıkartılması ile küçültülebilir veya büyütülebilir.
Mil kelepçesi kaynak yaparak bağlanabilir.Aksesuar:K0098
K0100
K0101
K0102
K0103
K0106Çizim bilgisi:
1) Dayanak pimi, Pozisyon 1
2) Dayanak pimi, Pozisyon 2
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
Datasheet K0061 Yatay ayaklı ve komple tutma kollu dikey hızlı bağlama elemanı 227 kB

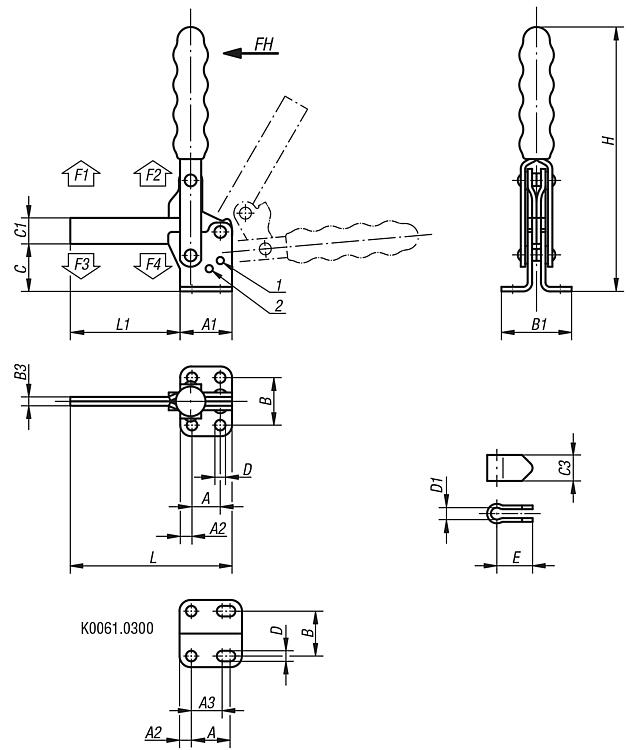

Çizimler

Yatay ayaklı ve komple tutma kollu dikey hızlı bağlama elemanı

Ürünlere genel bakış (sıkıştırılmış)

 Ürün seçimi/filtresi
Sipariş numarasıAçılma açısı
Tutma kolu
Pozisyon 1		Açılma açısı
Tutma kolu
Pozisyon 2		Açılma açısı
Tutma kolu
dayanaksız		Açılma açısı
Kol
Pozisyon 1		Açılma açısı
Kol
Pozisyon 2		Açılma açısı
Kol
dayanaksız		Tespitleme braketi
sipariş numarası		Uygun
plastik kol		CADAks.FiyatSipariş et
K0061.025095°125°160°70°85°100°K0098.04K0100.28 20,42 €
K0061.0300105°-160°65°-90°-K0100.28 24,55 €
K0061.035090°120°180°70°80°110°K0098.06K0100.30 27,35 €
K0061.045090°125°180°70°85°110°K0098.06K0100.34 34,78 €
K0061.055090°120°180°65°80°110°-K0100.35 46,66 €
Sipariş numarasıAA1A2A3BB1B3CC1C3DD1EHLL1M=Baskı miliEl
kuvveti
FH N		Tutma
kuvveti
F1 N		Tutma
kuvveti
F2 N		Bağlama
kuvveti
F3 N		Bağlama
kuvveti
F4 N		CADAks.FiyatSipariş et
K0061.025019358-324763117,517,57,18,32417511277M8x60190100028009001700 20,42 €
K0061.0300254391934,5526341917,588,324186143100M8x60130200037009001850 24,55 €
K0061.035032509-456484222228,310,33022014999M10x802302200450014003000 27,35 €
K0061.0450325310-4564105125268,712,332228180127M12x1002603200700014003000 34,78 €
K0061.0550517612,5-70951084323212,316,335312236160M16x1502903000800018003900 46,66 €
