Ürün grupları
Disk, mafsallı ayaklar için çinko basınçlı döküm veya paslanmaz çelik
K0416

Disk, mafsallı ayaklar için çinko basınçlı döküm veya paslanmaz...

geri

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Disk: çinko basınçlı döküm veya paslanmaz çelik 1.4305.
Kaymayı önleyici plaka: Termoplastik elastomer.
Model:Disk: Çinko basınçlı döküm, siyah toz boya kaplamalı.
Disk: Paslanmaz çelik, kaplamasız.
Bilgi:Mafsallı ayaklar bir disk ve bir dişli milden veya bir bilya kafasından oluşur. Her disk, her dişli mil veya bilya kafası ile kombine edilebilir.
Kaymayı önleyici plaka, titreşimleri absorbe eder ve mafsallı ayağın kaymasını önler.
Uygun dişli miller için bkz. K0421.
Uygun bilya kafaları için bkz. K0422.
Çizim bilgisi:

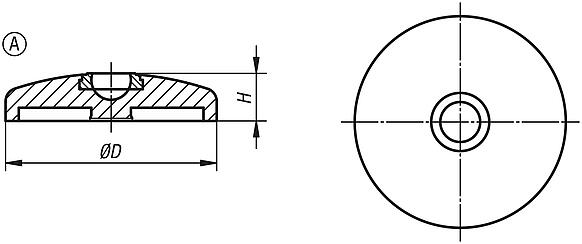

Form A vida deliksiz, kaymayı önleyici plakasız

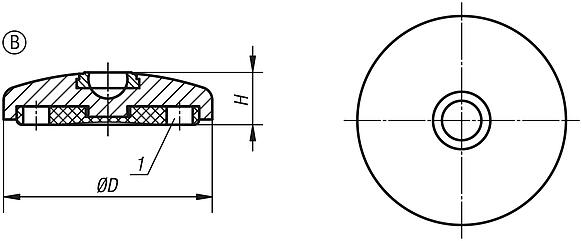

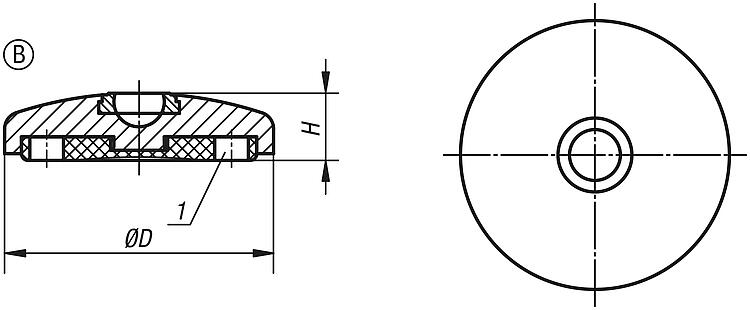

Form B vida deliksiz, kaymayı önleyici plakalı

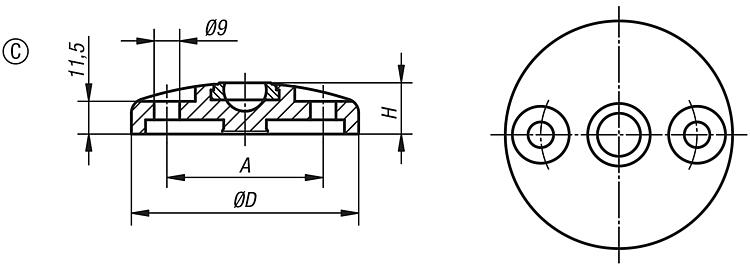

Form C vida delikli (açık), kaymayı önleyici plakasız

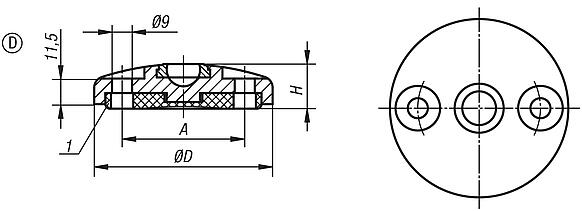

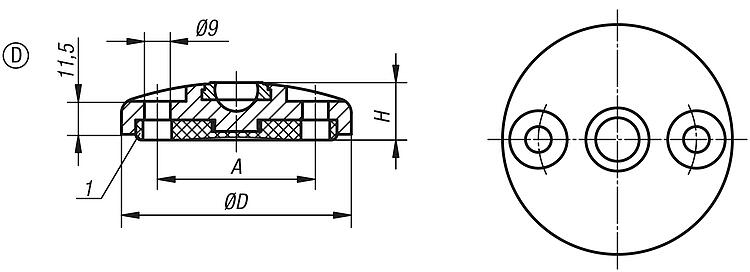

Form D vida delikli (açık) kaymayı önleyici plakalı

1) Ø 80 diskten itibaren
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet K0416 Disk, mafsallı ayaklar için çinko basınçlı döküm veya paslanmaz çelik 200 kB
 TH_007_Gelenkfuesse_EN 412 kB

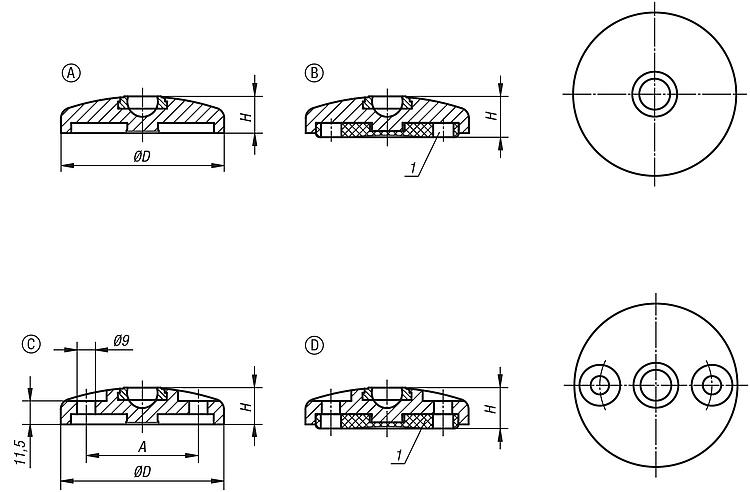

Çizimler (toplu genel bakış)

Disk, mafsallı ayaklar için çinko basınçlı döküm veya paslanmaz çelik

Disk, mafsallı ayaklar için, çinko basınçlı döküm veya paslanmaz çelik, Form A

daha fazla bilgi

Çizimler

Disk, mafsallı ayaklar için, çinko basınçlı döküm veya paslanmaz çelik, Form A

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
D

AHYük kapasitesi
maks. kN
CADAks.FiyatSipariş et
K0416.10301Açinko30-1820  4,01 €
K0416.10401Açinko40-1830  4,58 €
K0416.10451Açinko45-1830  5,40 €
K0416.10501Açinko50-1830  5,40 €
K0416.10601Açinko60-1830  6,36 €
K0416.10801Açinko80-1830  8,64 €
K0416.11001Açinko100-1835  11,75 €
K0416.11201Açinko120-1835  12,94 €
K0416.10302Apaslanmaz çelik30-1820  8,15 €
K0416.10402Apaslanmaz çelik40-1830  9,05 €
K0416.10452Apaslanmaz çelik45-1830  10,32 €
K0416.10502Apaslanmaz çelik50-1835  12,04 €
K0416.10602Apaslanmaz çelik60-1835  15,34 €
K0416.10802Apaslanmaz çelik80-1835  24,49 €
K0416.11002Apaslanmaz çelik100-1840  37,67 €
K0416.11202Apaslanmaz çelik120-1840  49,00 €

Disk, mafsallı ayaklar için, çinko basınçlı döküm veya paslanmaz çelik, Form B

daha fazla bilgi

Çizimler

Disk, mafsallı ayaklar için, çinko basınçlı döküm veya paslanmaz çelik, Form B

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
D

AHYük kapasitesi
maks. kN
CADAks.FiyatSipariş et
K0416.20401Bçinko40-2030  5,16 €
K0416.20601Bçinko60-2030  7,07 €
K0416.20802Bpaslanmaz çelik80-2035  25,62 €
K0416.20302Bpaslanmaz çelik30-2020  8,68 €
K0416.20451Bçinko45-2030  6,06 €
K0416.20502Bpaslanmaz çelik50-2035  12,81 €
K0416.21202Bpaslanmaz çelik120-2040  51,49 €
K0416.21201Bçinko120-2035  15,30 €
K0416.20301Bçinko30-2020  4,46 €
K0416.20801Bçinko80-2030  9,71 €
K0416.20452Bpaslanmaz çelik45-2030  10,96 €
K0416.21002Bpaslanmaz çelik100-2040  39,97 €
K0416.20501Bçinko50-2030  6,09 €
K0416.20602Bpaslanmaz çelik60-2035  16,08 €
K0416.21001Bçinko100-2035  13,86 €
K0416.20402Bpaslanmaz çelik40-2030  9,67 €

Disk, mafsallı ayaklar için, çinko basınçlı döküm veya paslanmaz çelik, Form C

daha fazla bilgi

Çizimler

Disk, mafsallı ayaklar için, çinko basınçlı döküm veya paslanmaz çelik, Form C

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
DAHYük kapasitesi
maks. kN
CADAks.FiyatSipariş et
K0416.30801Cçinko80551830  10,99 €
K0416.31001Cçinko100741835  14,13 €
K0416.31201Cçinko120941835  15,30 €
K0416.30802Cpaslanmaz çelik80551835  27,01 €
K0416.31002Cpaslanmaz çelik100741840  40,19 €
K0416.31202Cpaslanmaz çelik120941840  51,49 €

Disk, mafsallı ayaklar için, çinko basınçlı döküm veya paslanmaz çelik, Form D

daha fazla bilgi

Çizimler

Disk, mafsallı ayaklar için, çinko basınçlı döküm veya paslanmaz çelik, Form D

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
DAHYük kapasitesi
maks. kN
CADAks.FiyatSipariş et
K0416.40801Dçinko80552030  12,07 €
K0416.41001Dçinko100742035  16,22 €
K0416.41201Dçinko120942035  17,63 €
K0416.40802Dpaslanmaz çelik80552035  28,16 €
K0416.41002Dpaslanmaz çelik100742040  42,47 €
K0416.41202Dpaslanmaz çelik120942040  54,03 €
