Paslanmaz çelik makine ayakları

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Makina ayakları
    - Paslanmaz çelik makine ayakları

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Poliamid ayak diski.

Dişli mil paslanmaz çelik.
Kaymaz plaka (NBR) 70 Shore.Model:Ayak diski mavi RAL 5005.
Dişli mil yalın.
Kaymaz plaka siyah.Bilgi:Poliamidli paslanmaz çelik makina ayakları, isteğe bağlı olarak kaymaz plaka ile. Kaymaz plaka, titreşimleri emer ve makine ayağının kaymasını önler.

Tabloda belirtilen yüklenme değerleri, bir statik yükün diske dikey olarak milin ortasına uygulandığı bir deneme serisine dayanmaktadır. Titreşimlerde veya sarsılma etkileri olduğunda ortaya çıkan radyal etki eden kuvvetler, yük taşıma kapasitesini etkiler ve belirtilen değerlerde dikkate alınmamıştır.Talep üzerine:

Dişli mil paslanmaz çelik 1.4401.
Ayak diski siyah.
30° eğim ile.

Aksesuar:Altıgen somunlar K0700.

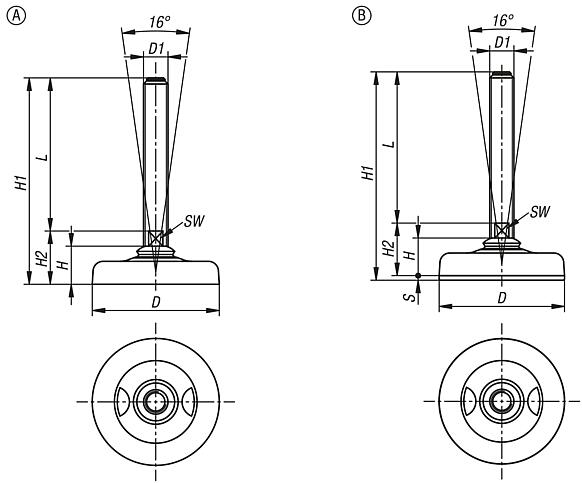

Çizim bilgisi:

Form A kaymayı önleyici plakasız
Form B kaymayı önleyici plakalı

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K2323 Paslanmaz çelik makine ayakları

211 kB

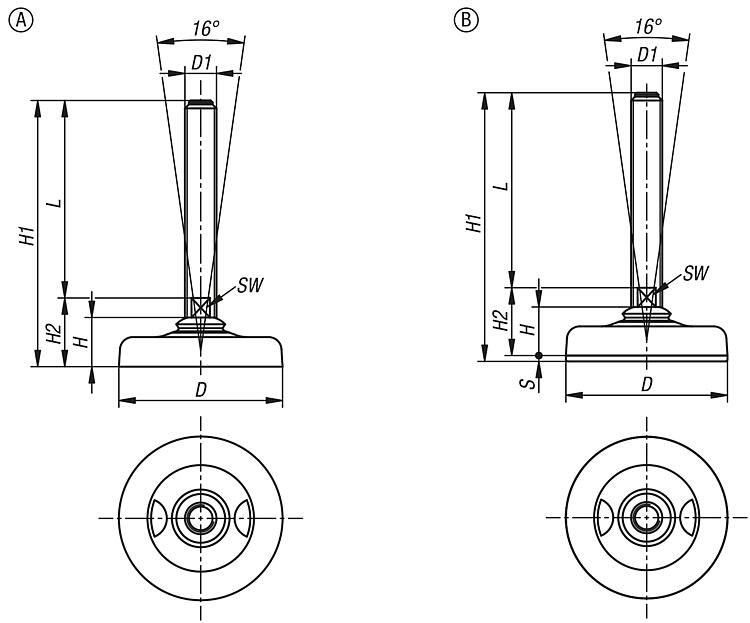

Çizimler (toplu genel bakış)

Makina ayakları, paslanmaz çelik, Form A

daha fazla bilgi

Çizimler

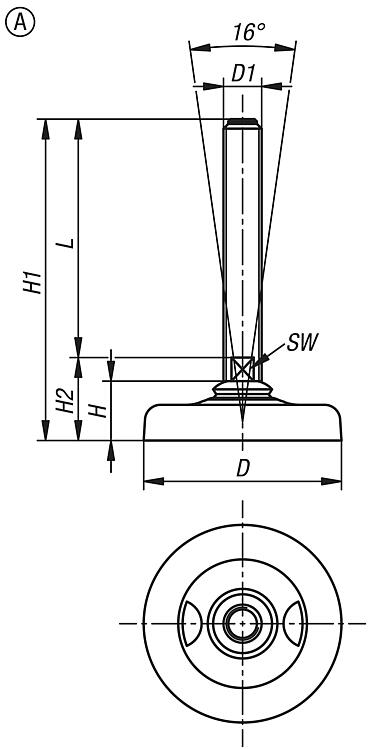

Makina ayakları, paslanmaz çelik, Form A

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	H	H1	H2	L	SW	Yük kapasitesi maks. kN (sadece statik yükte)	Fiyat
K2323.12106512X100	A	65	M12	29	139	39	100	10	13	Talep üzerine
K2323.12106512X150	A	65	M12	29	189	39	150	10	13	Talep üzerine
K2323.12106512X50	A	65	M12	29	89	39	50	10	13	Talep üzerine
K2323.12106516X100	A	65	M16	29	139	39	100	13	18	Talep üzerine
K2323.12106516X150	A	65	M16	29	189	39	150	13	18	Talep üzerine
K2323.12106516X200	A	65	M16	29	239	39	200	13	18	Talep üzerine
K2323.12108316X100	A	83	M16	25	135	35	100	13	20	Talep üzerine
K2323.12108316X150	A	83	M16	25	185	35	150	13	20	Talep üzerine
K2323.12108316X200	A	83	M16	25	235	35	200	13	20	Talep üzerine
K2323.12108320X100	A	83	M20	25	137	37	100	17	20	Talep üzerine
K2323.12108320X150	A	83	M20	25	187	37	150	17	20	Talep üzerine
K2323.12108320X200	A	83	M20	25	237	37	200	17	20	Talep üzerine
K2323.12110316X100	A	103	M16	27	137	37	100	13	30	Talep üzerine
K2323.12110316X150	A	103	M16	27	187	37	150	13	30	Talep üzerine
K2323.12110316X200	A	103	M16	27	237	37	200	13	30	Talep üzerine
K2323.12110320X100	A	103	M20	27	139	39	100	17	30	Talep üzerine
K2323.12110320X150	A	103	M20	27	189	39	150	17	30	Talep üzerine
K2323.12110320X200	A	103	M20	27	239	39	200	17	30	Talep üzerine
K2323.12110324X100	A	103	M24	27	139	39	100	20	30	Talep üzerine
K2323.12110324X150	A	103	M24	27	189	39	150	20	30	Talep üzerine
K2323.12110324X200	A	103	M24	27	239	39	200	20	30	Talep üzerine

Makina ayakları, paslanmaz çelik, Form B

daha fazla bilgi

Çizimler

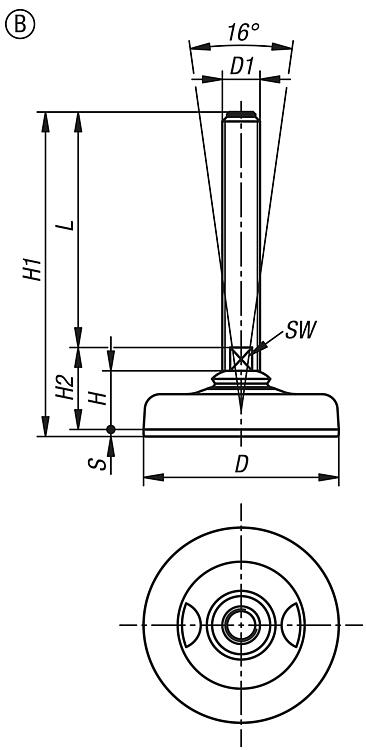

Makina ayakları, paslanmaz çelik, Form B

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	H	H1	H2	L	SW	S	Yük kapasitesi maks. kN (sadece statik yükte)	Fiyat
K2323.22106512X100	B	65	M12	29	142	39	100	10	3	13	Talep üzerine
K2323.22106512X150	B	65	M12	29	192	39	150	10	3	13	Talep üzerine
K2323.22106512X50	B	65	M12	29	92	39	50	10	3	13	Talep üzerine
K2323.22106516X100	B	65	M16	29	142	39	100	13	3	18	Talep üzerine
K2323.22106516X150	B	65	M16	29	192	39	150	13	3	18	Talep üzerine
K2323.22106516X200	B	65	M16	29	242	39	200	13	3	18	Talep üzerine
K2323.22108316X100	B	83	M16	25	138	35	100	13	3	20	Talep üzerine
K2323.22108316X150	B	83	M16	25	188	35	150	13	3	20	Talep üzerine
K2323.22108316X200	B	83	M16	25	238	35	200	13	3	20	Talep üzerine
K2323.22108320X100	B	83	M20	25	140	37	100	17	3	20	Talep üzerine
K2323.22108320X150	B	83	M20	25	190	37	150	17	3	20	Talep üzerine
K2323.22108320X200	B	83	M20	25	240	37	200	17	3	20	Talep üzerine
K2323.22110316X100	B	103	M16	27	140	37	100	13	3	30	Talep üzerine
K2323.22110316X150	B	103	M16	27	190	37	150	13	3	30	Talep üzerine
K2323.22110316X200	B	103	M16	27	240	37	200	13	3	30	Talep üzerine
K2323.22110320X100	B	103	M20	27	142	39	100	17	3	30	Talep üzerine
K2323.22110320X150	B	103	M20	27	192	39	150	17	3	30	Talep üzerine
K2323.22110320X200	B	103	M20	27	242	39	200	17	3	30	Talep üzerine
K2323.22110324X100	B	103	M24	27	142	39	100	20	3	30	Talep üzerine
K2323.22110324X150	B	103	M24	27	192	39	150	20	3	30	Talep üzerine
K2323.22110324X200	B	103	M24	27	242	39	200	20	3	30	Talep üzerine
