K0180

T kollar

Ürünler
- Kullanım parçaları | Norm birimleri
  - Makina kulpları, düğmeler
    - T kollar

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Termoplastik, cam elyaf takviyeli, siyah.
Dişli burç: pirinç.
Setskur: çelik.Model:Tutamak: siyah.
Setskur: galvaniz kaplama.Talep üzerine:Tutamak rengi: kırmızı, sarı, yeşil, mavi, beyaz veya gri (1000 ve üzeri parça sayılarında).Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0180 T kollar

167 kB

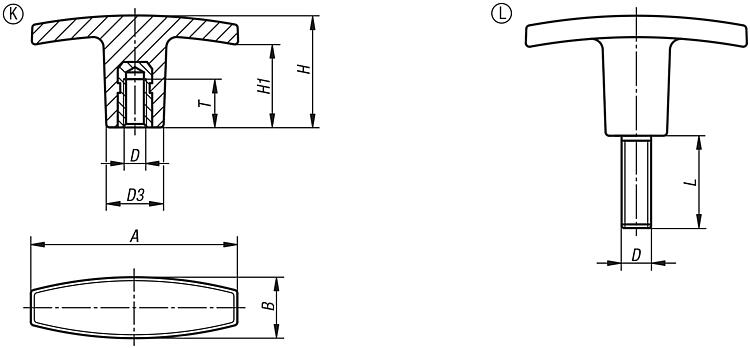

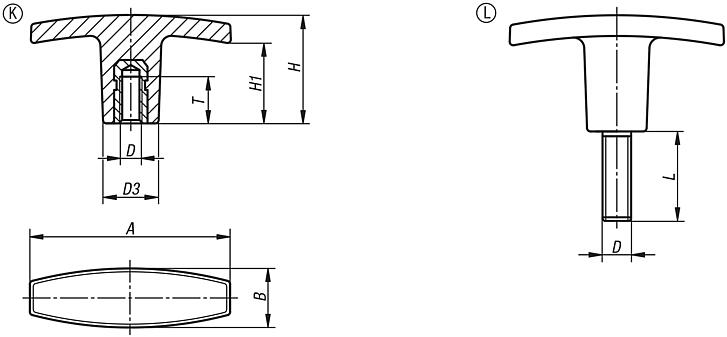

Çizimler (toplu genel bakış)

T kollar, içten dişli

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	A	B	D	D3	H	H1	T	Fiyat
K0180.14005	K	40	13	M5	13	30,5	20	10	1,43 €
K0180.15005	K	50	15	M5	14	24	16	10	1,47 €
K0180.16006	K	60	17	M6	16	31,5	23	12	1,98 €
K0180.17108	K	71	19,5	M8	20	36	19	20	3,05 €
K0180.17110	K	71	19,5	M10	20	36	19	20	3,37 €
K0180.18010	K	80	26	M10	26	39,5	26	25	3,94 €
K0180.18012	K	80	26	M12	26	39,5	26	25	4,59 €

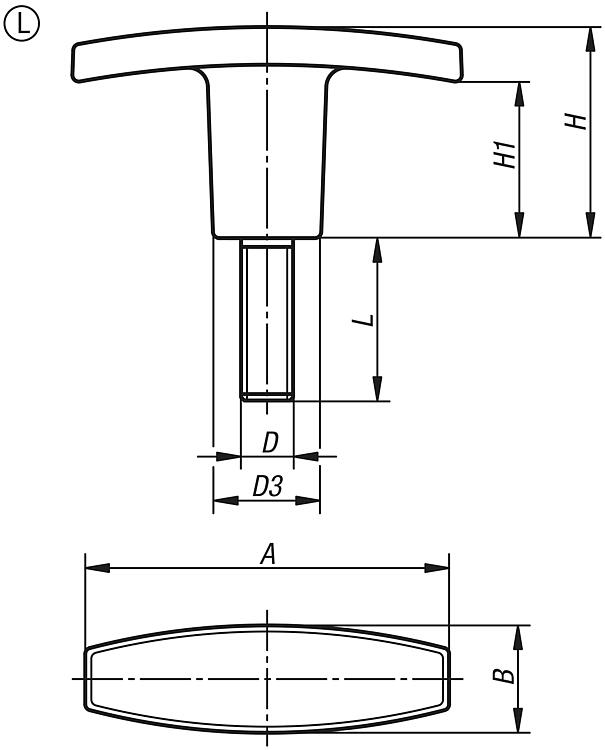

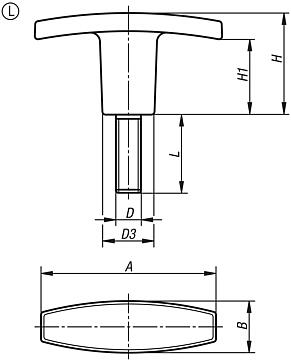

T kollar, dıştan dişli

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	A	B	D	D3	H	H1	L	Fiyat
K0180.24005X15	L	40	13	M5	13	30,5	20	15	0,78 €
K0180.25005X15	L	50	15	M5	14	24	16	15	1,35 €
K0180.25005X20	L	50	15	M5	14	24	16	20	1,35 €
K0180.26006X20	L	60	17	M6	16	31,5	23	20	1,54 €
K0180.26006X25	L	60	17	M6	16	31,5	23	25	1,54 €
K0180.27108X20	L	71	19,5	M8	20	36	19	20	2,02 €
K0180.27108X30	L	71	19,5	M8	20	36	19	30	2,27 €
K0180.27110X20	L	71	19,5	M10	20	36	19	20	2,45 €
K0180.27110X30	L	71	19,5	M10	20	36	19	30	2,59 €
K0180.28010X30	L	80	26	M10	26	39,5	26	30	3,00 €
K0180.28012X40	L	80	26	M12	26	39,5	26	40	3,58 €
