Döner mapalı kendinden sabitlenen çelik dişli pim

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Nakliyat tekniği
    - Halka vidaları ve yük halkaları
      - Döner mapalı kendinden sabitlenen çelik dişli pim

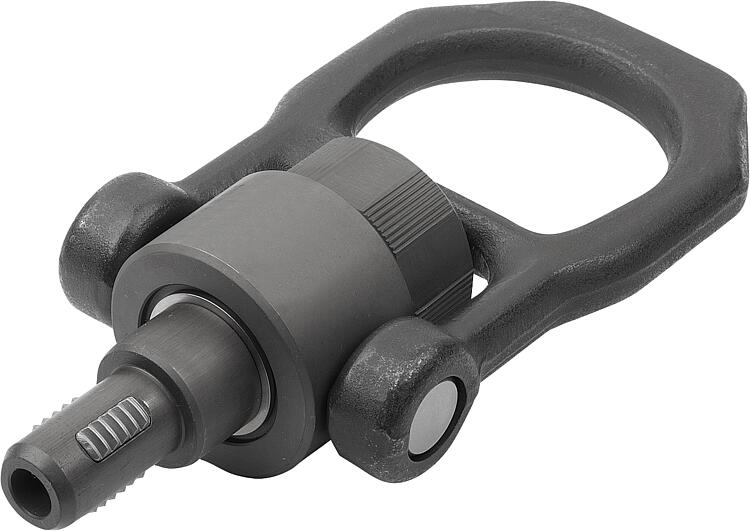

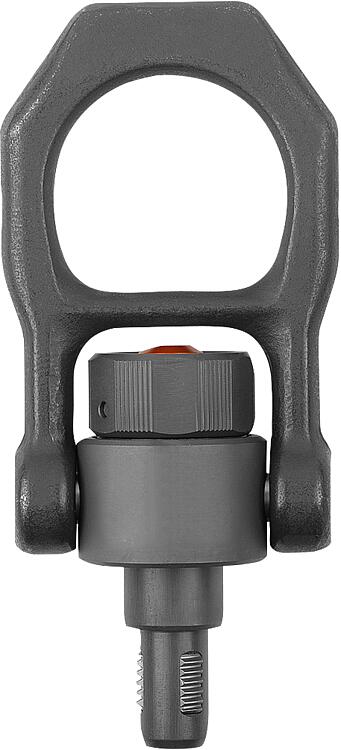

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Değerli çelikten pim, değerlendirilmiş.
Değerli çelikten mapa, değerlendirilmiş.
Paslanmaz çelik dişli eleman 1.4542.
Alüminyum basma düğmesi.
Paslanmaz melik yay.

Model:Mangan fosfat kaplama pim.
Mangan fosfat kaplama mapa.
Çökelme sertleştirilmiş dişli eleman.
Eloksallı turuncu basma düğmesi.Bilgi:Dişli pimler, hareketli ve dönebilen bir mapa ile hızlı ve kolay bir taşıma elemanı olarak kullanılır. Dişli segmentlerin kilidi basma düğmesine basılarak açılabilir ve dişli pim dişli deliğe takılabilir veya çıkarılabilir. Basma düğmesi serbest bırakıldığında, dişli segmentler güvenli bir şekilde kilitlenir. Böylece, halka vidalarda vs. olduğu gibi zaman alan vidalama ve sökme işlemlerine gerek kalmaz.

Döner ve çevrilebilir mapa, pim dönmeden kaldırma sırasında her zaman çekme yönünde hizalanır. Mapadaki güvenlik çubuğu, basma düğmesini düz çekiş ile istem dışı çözülmeye karşı korur. Kullanım için uygun malzeme mukavemetine sahip bir mastar içeren dişli delik gereklidir.

Ayrıntılı işletim kılavuzu her dişli pim ile birlikte verilmektedir.

Korozyona karşı korumalıdır.

TÜV onaylıdır.

X min., F1, F2 ve F3 değerleri DIN EN 13155 uyarınca test edilir ve test yükü nominal yükün 3 katına karşılık gelir.Sıcaklık aralığı:maks. +250 °C.
Diş boyutu M24: 150 °C'den itibaren yük kapasitesinde %23 oranında doğrusal azalma.Montaj:Montaj:
1. Düğmeye basın ve basılı tutun.
2. Dişli pimi takın.
3. Düğmeyi bırakın (düğme tekrar başlangıç konumunda olmalıdır).
4. Dişli pimi destek yüzeyi ile tam temas edene kadar elle sıkın.
5. Dişli segmentlerin montaj dişine geçtiğinden emin olunmalıdır.

Sökme:
1. Dişli pimi saat yönünün tersine yaklaşık çeyrek tur çevirerek sökün.
2. Düğmeye basın ve basılı tutun.
3. Dişli pimi çekerek çıkarın.
4. Düğmeyi bırakın.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

K2156_Datasheet_31884_Doener_mapal_kendinden_sabitlenen_elik_di_li_pim--tr

316 kB

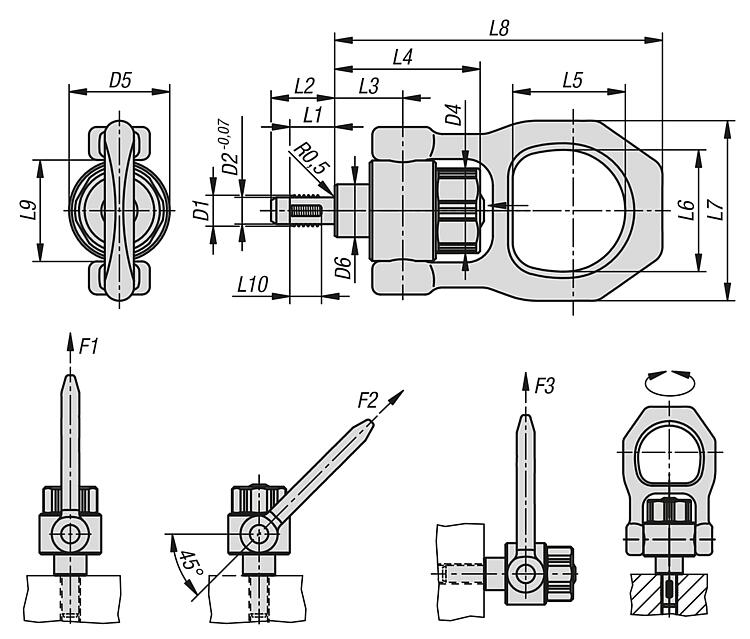

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D1	D2	D4	D5	D6	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	Sıkma torku maks. Nm	F1 kN	F2 kN	F3 kN	Fiyat
K2156.08	M8	6,62	33,5	38	20	12	17,8	25,7	54,9	42,5	46	68	123,7	38	8	2	2,1	0,9	0,8	270,45 €
K2156.10	M10	8,35	33,5	38	20	14	20	25,7	54,9	42,5	46	68	123,7	38	10	2	3,9	1,5	1,5	273,58 €
K2156.12	M12	10,07	33,5	38	20	17	24	25,7	54,9	42,5	46	68	123,7	38	12	2	6,2	2,5	2,3	277,24 €
K2156.16	M16	13,8	33,5	38	20	17	24	25,7	54,9	42,5	46	68	123,7	38	12	2	8,4	4,5	4,2	283,29 €
K2156.20	M20	17,25	50	59	35	22	30	36,5	73,7	55,6	70	102	167,5	59	17	3	16,6	7,7	5,0	366,59 €
K2156.24	M24	20,7	50	59	35	27	36	42	79,2	55,6	70	102	173	59	22	3	23	11,1	8,6	413,30 €
