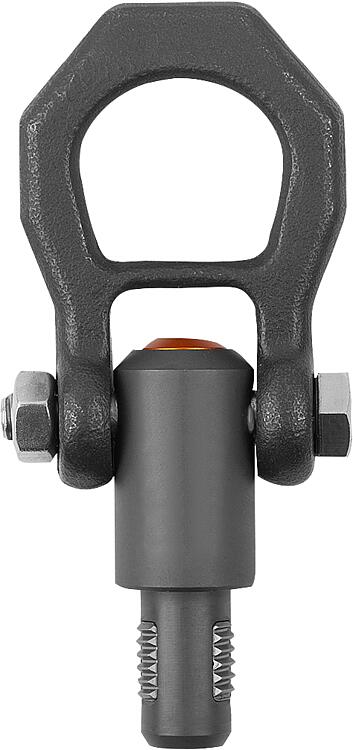

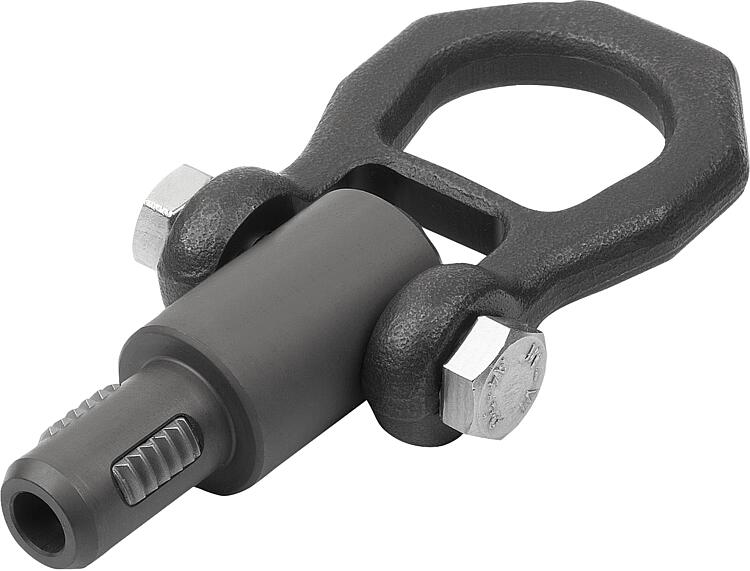

K2154Kendinden sabitlenen çelik dişli pim |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Değerli çelikten pim, değerlendirilmiş.
Değerli çelikten mapa, değerlendirilmiş.
Paslanmaz çelik dişli eleman 1.4542.
Alüminyum basma düğmesi.
Paslanmaz melik yay. Model:Mangan fosfat kaplama pim.
Mangan fosfat kaplama mapa.
Çökelme sertleştirilmiş dişli eleman.
Eloksallı turuncu basma düğmesi.Bilgi:Dişli pimler, hareketli bir mapa ile hızlı ve kolay bir taşıma elemanı olarak kullanılır. Dişli segmentlerin kilidi basma düğmesine basılarak açılabilir ve dişli pim dişli deliğe takılabilir veya çıkarılabilir. Basma düğmesi serbest bırakıldığında, dişli segmentler güvenli bir şekilde kilitlenir. Böylece, halka vidalarda vs. olduğu gibi zaman alan vidalama ve sökme işlemlerine gerek kalmaz.
Mapa 180° çevrilebilir. Mapadaki güvenlik çubuğu, basma düğmesini düz çekiş ile istem dışı çözülmeye karşı korur. Kullanım için uygun malzeme mukavemetine sahip bir mastar içeren dişli delik gereklidir.
Ayrıntılı işletim kılavuzu her dişli pim ile birlikte verilmektedir.
Korozyona karşı korumalıdır.
TÜV onaylıdır.
X min., F1, F2 ve F3 değerleri DIN EN 13155 uyarınca test edilir ve test yükü nominal yükün 3 katına karşılık gelir.Sıcaklık aralığı:Maks. +250 °C.Montaj:Montaj:
1. Düğmeye basın ve basılı tutun.
2. Dişli pimi takın.
3. Düğmeyi bırakın (düğme tekrar başlangıç konumunda olmalıdır).
4. Dişli pimi destek yüzeyi ile tam temas edene kadar elle sıkın.
5. Dişli segmentlerin montaj dişine geçtiğinden emin olunmalıdır.
Sökme:
1. Dişli pimi saat yönünün tersine yaklaşık çeyrek tur çevirerek sökün.
2. Düğmeye basın ve basılı tutun.
3. Dişli pimi çekerek çıkarın.
4. Düğmeyi bırakın.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

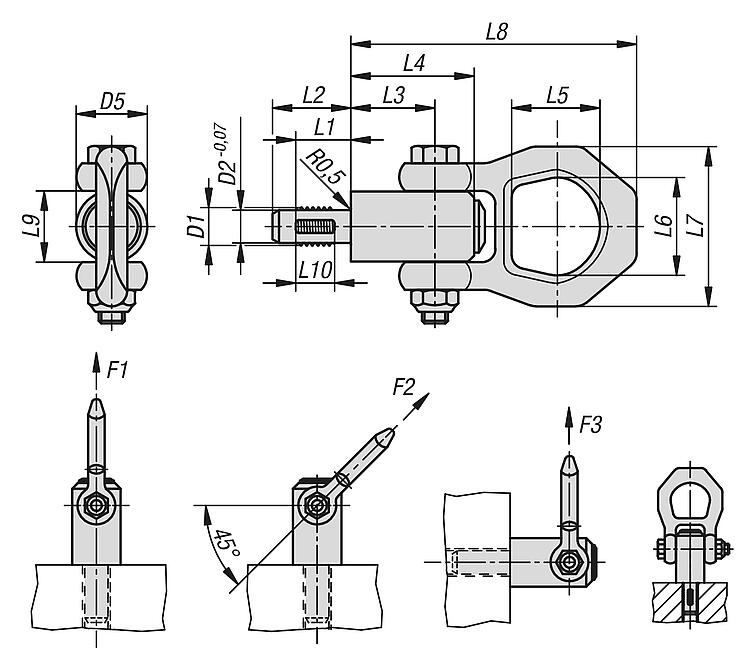

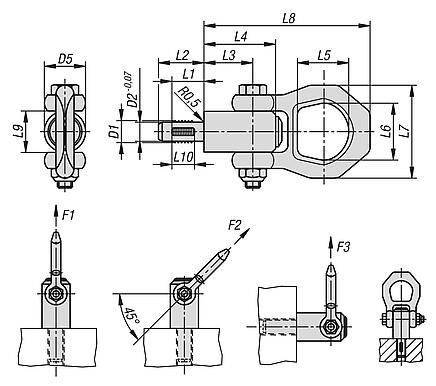

| Sipariş numarası | D1
| D2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | F1
kN | F2
kN | F3
kN | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2154.08 | M8 | 6,62 | 12 | 17,8 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 21,5 | 8 | 2,1 | 0,9 | 0,8 |  | | 163,33 € | | | K2154.10 | M10 | 8,35 | 14 | 20 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 21,5 | 10 | 3,9 | 1,5 | 1,5 | | | 168,45 € | | | K2154.12 | M12 | 10,07 | 17 | 24 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 21,5 | 12 | 6,2 | 2,5 | 2,3 | | | 172,84 € | | | K2154.16 | M16 | 13,8 | 17 | 24 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 21,5 | 12 | 8,4 | 4,5 | 4,2 | | | 177,13 € | | | K2154.20 | M20 | 17,25 | 22 | 30 | 36,5 | 52 | 32,6 | 36 | 56 | 114 | 26 | 17 | 16,6 | 7,7 | 5,8 | | | 202,21 € | | | K2154.24 | M24 | 20,7 | 27 | 36 | 42 | 60 | 50,6 | 49,8 | 82 | 152 | 36 | 22 | 23 | 11,1 | 8,6 | | | 251,74 € | |
