Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Halka: çelik 1.6541.
Kaynak bloğu: çelik S355JR.Model:Halka: Dövme, yüksek dayanıklılıkta temperlenmiş, plastik kaplama, kırmızı.
Kaynak bloğu: Dövme, yüksek dayanıklılıkta temperlenmiş, kaplamasız.Bilgi:Kaynaklanabilir mesnet mapaları hızlı montajı mümkün kılar.

Kompakt yapı şekline sahiptirler ve kırılmaya karşı 4 kat emniyet ile tüm taraflarda yük taşır.

Kaynak bloğu, oldukça kolay kaynaklanabilir malzemeden S355JR (Çelik 52-3) dövülmüştür. Mesafe çıkıntıları, kök kaynak için gerekli hava boşluğuna yönelik mesafe ölçüsü işlevine sahiptir (yaklaşık 3 mm).
Tabloda belirtilen taşıma kapasitesi, kaynak bloğuna okunaklı şekilde yazılmıştır. Bu taşıma kapasitesi, yanda belirtilen bağlama yöntemlerinde yüklenmeye en elverişiz durum için geçerlidir.

Kaynak işlemi, EN 287-1 standardı uyarınca sertifikalı kaynakçı tarafından yapılmalıdır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0773 Mesnet mapaları, kaynaklanabilir

226 kB

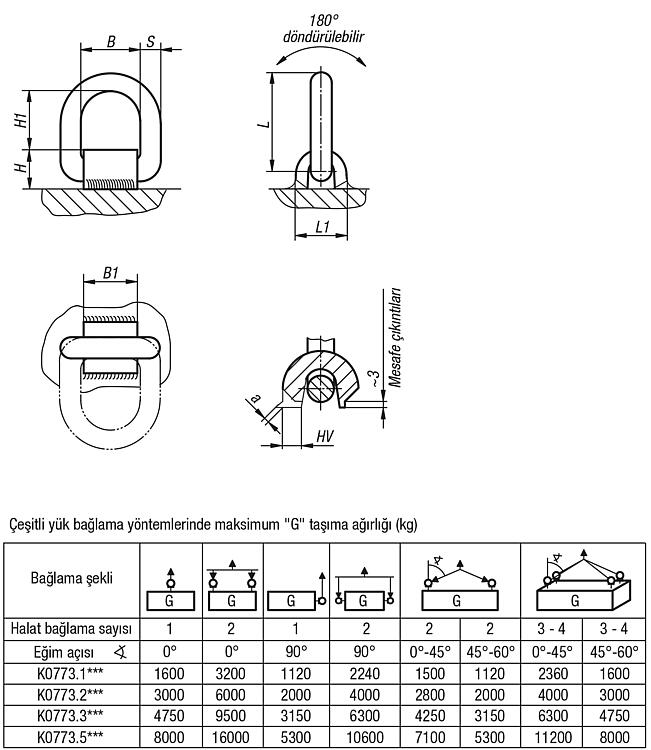

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip	B	B1	H	H1	L	L1	S	Kaynak dikişi	Taşıma kapasitesi kg	Fiyat
K0773.1000	yay bantsız	40	38	32	40	73	38	13	HV 5 + a3	1120	15,33 €
K0773.2000	yay bantsız	41	38	32	45	81	40	13	HV 5 + a3	2000	17,31 €
K0773.3000	yay bantsız	45	43	38	45	87	42	17	HV 8 + a3	3150	17,94 €
K0773.5000	yay bantsız	55	50	48	57	108	60	22	HV 12 + a4	5300	33,29 €
K0773.1001	yay bantlı	40	38	32	40	73	38	13	HV 5 + a3	1120	16,50 €
K0773.2001	yay bantlı	41	38	32	45	81	40	13	HV 5 + a3	2000	19,46 €
K0773.3001	yay bantlı	45	43	38	45	87	42	17	HV 8 + a3	3150	33,32 €
K0773.5001	yay bantlı	55	50	48	57	108	60	22	HV 12 + a4	5300	52,01 €
