      - Eksantrik kamlı kenetleme kolları, çelik, içten dişli ve dıştan dişli

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Tutamak kolu: Çelik 1.0401.
Baskı pulu: Plastik PA 66 GF 35-X cam elyaf takviyeli.
Aks pimi: Paslanmaz çelik 1.4305.
Pimli cıvata ve pul: Çelik, mukavemet sınıfı 5.8.

Model:Tutma kolu, pimli cıvata ve pul mavi pasifleştirilmiş.
Baskı pulu siyah.
Aks pimi kaplamasız.Bilgi:Plastikler, yük altında yavaşlama (retardasyon) özelliğine sahiptir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0788 Eksantrik kamlı kenetleme kolları, çelik, içten dişli ve dıştan dişli ile, plastik baskı pulu ve dişli bulonu çelik

144 kB

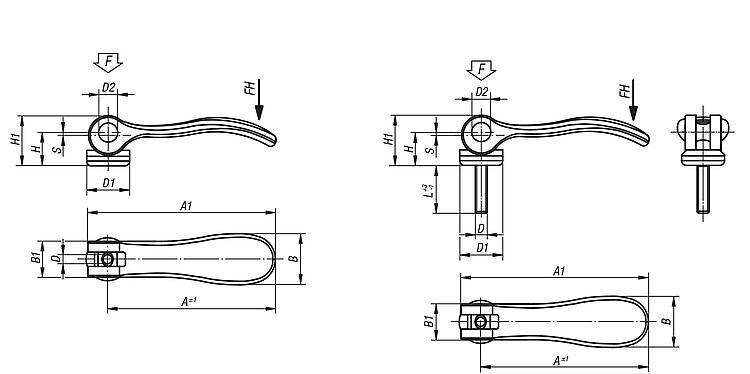

Çizimler (toplu genel bakış)

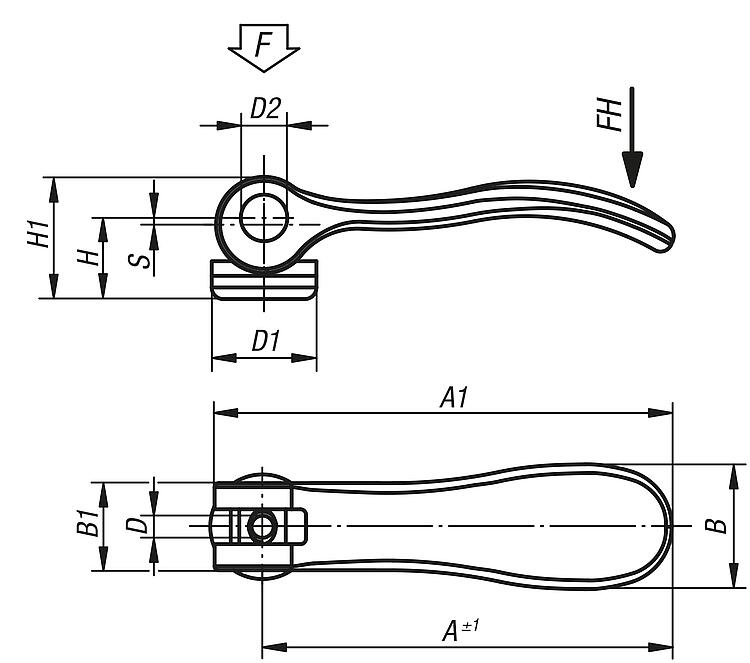

Eksantrik kamlı kenetleme kolları, çelik, içten dişli ile, plastik baskı pulu

daha fazla bilgi

Çizimler

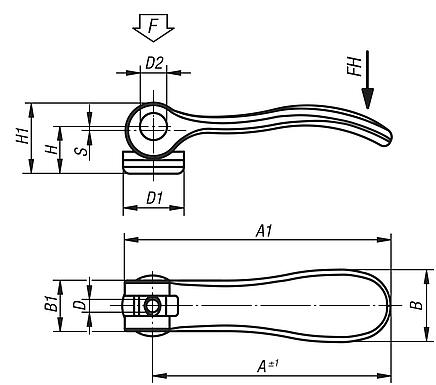

Eksantrik kamlı kenetleme kolları, çelik, içten dişli ile, plastik baskı pulu

Ürün seçimi/filtresi

Sipariş numarası	Boyut	D	D1	D2	B	B1	H	H1	A	A1	Strok S	Bağlama kuvveti F (kN)	El kuvveti FH N	Fiyat
K0788.1502205	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	8,68 €
K0788.1502206	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	8,68 €
K0788.2502208	2	M8	27,1	11	33,2	24	18	28,5	96	108	1,5	8	350	15,26 €

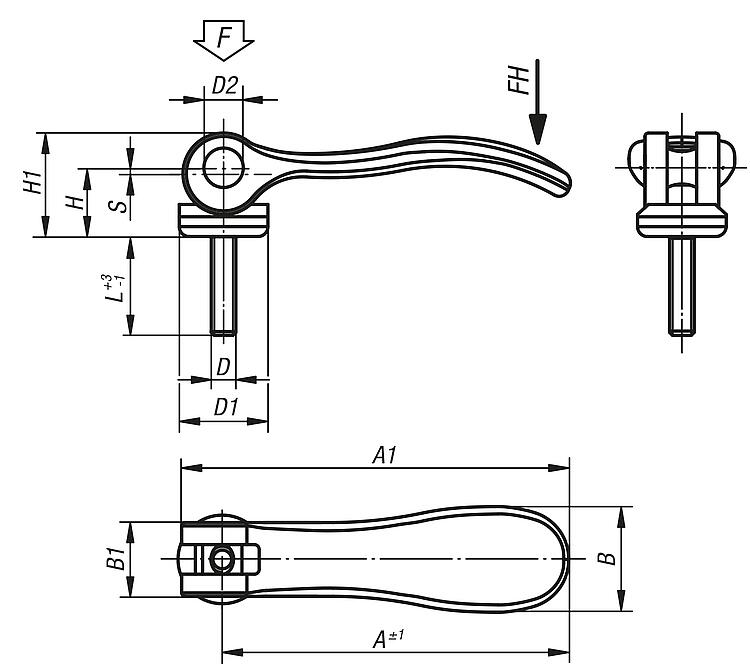

Eksantrik kamlı kenetleme kolları, çelik, dıştan dişli ile, plastik baskı pulu ve dişli bulonu çelik

daha fazla bilgi

Çizimler

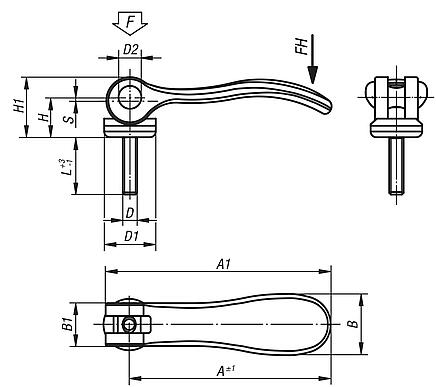

Eksantrik kamlı kenetleme kolları, çelik, dıştan dişli ile, plastik baskı pulu ve dişli bulonu çelik

Ürün seçimi/filtresi

Sipariş numarası	Boyut	D	D1	D2	B	B1	H	H1	A	A1	L	Bağlama kuvveti F (kN)	El kuvveti FH N	Strok S	Fiyat
K0788.1502205X20	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	10,40 €
K0788.1502205X30	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	10,40 €
K0788.1502205X40	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	10,66 €
K0788.1502205X50	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	10,66 €
K0788.1502206X20	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	10,40 €
K0788.1502206X30	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	10,40 €
K0788.1502206X40	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	10,66 €
K0788.1502206X50	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	10,66 €
K0788.2502208X25	2	M8	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5	17,05 €
K0788.2502208X30	2	M8	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5	17,05 €
K0788.2502208X40	2	M8	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5	18,24 €
K0788.2502208X50	2	M8	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5	18,24 €
K0788.2502210X25	2	M10	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5	17,05 €
K0788.2502210X30	2	M10	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5	17,05 €
K0788.2502210X40	2	M10	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5	18,24 €
K0788.2502210X50	2	M10	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5	18,24 €
