K0128Bağlama elemanı |
geri |
|
|
AçıklamaMalzeme:Gövde: Islah çeliği; bağlama somunu ve sıkıştırma bulonu: sertleştirilmiş kolay işlenir çelik.Model:perdahlı:
Ek ücret karşılığında mat veya yüksek parlak krom kaplamalı modeller de teslim edilebilir.Bilgi:Sıkıştırma pimi A (cırcır için) Normal model:
Büyük yollar aşıldığında dar gerdirme alanında germe ve çözme işlemleri için. Sıkıştırma yönünü değiştirirken kol ayarının 180° değiştirilmesi gerekir.
Sıkıştırma pimi B Özel model:
Küçük yollar aşıldığında dar gerdirme alanında germe ve çözme işlemleri için. Kol ayarı, sıkıştırma yönü değiştirildiğinde değiştirilmez. Sonraki kanala geçmek için dışarı çekilmelidir.
DIN 6885 Böl. 1 uyarınca uygu kaması kanallı ayar deliği Ø H7'li bağlama elemanı.Talep üzerine:Başka içten dişliler, geçme delikler ve içten dört köşeler.
"A" ölçüsü, ek ücret karşılığında kademeli özel uzunluklarda teslim edilebilir.
Özel model: sıkıştırma bulonu B.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

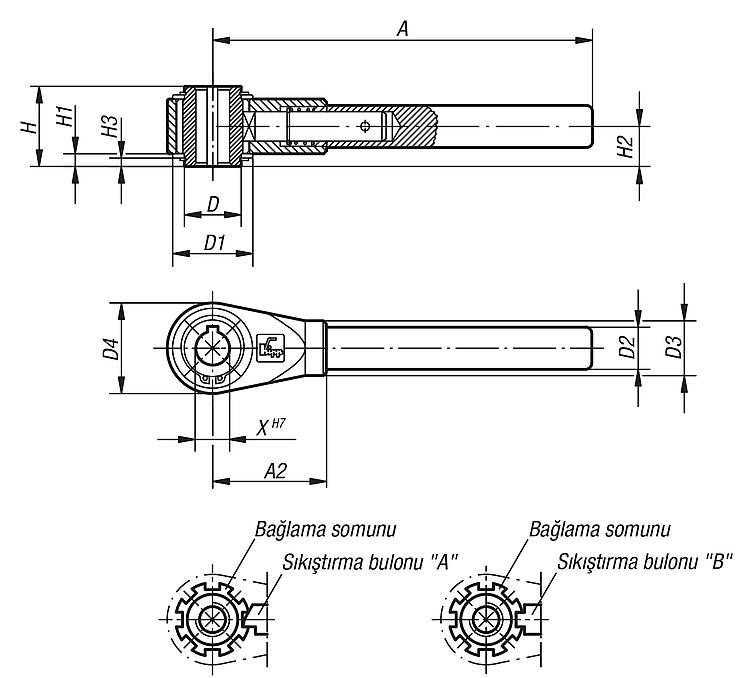

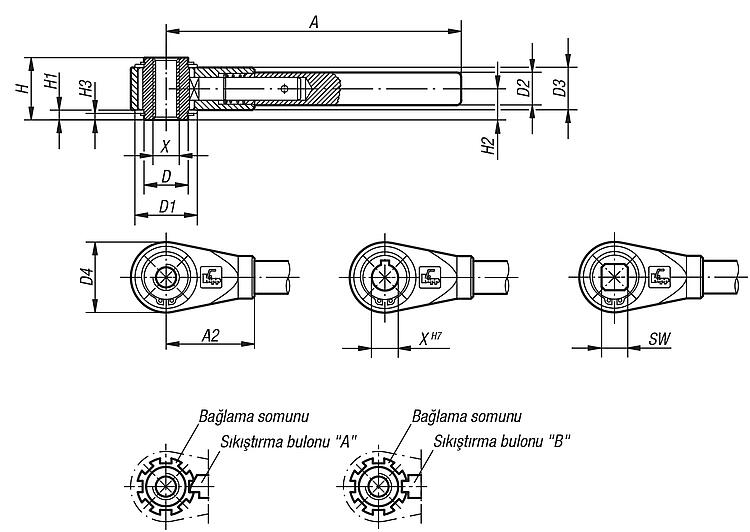

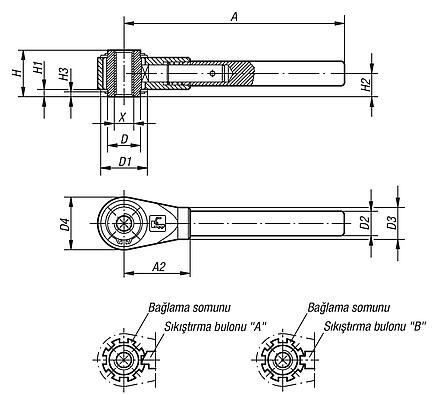

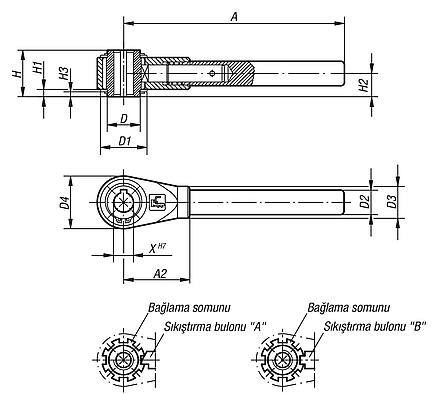

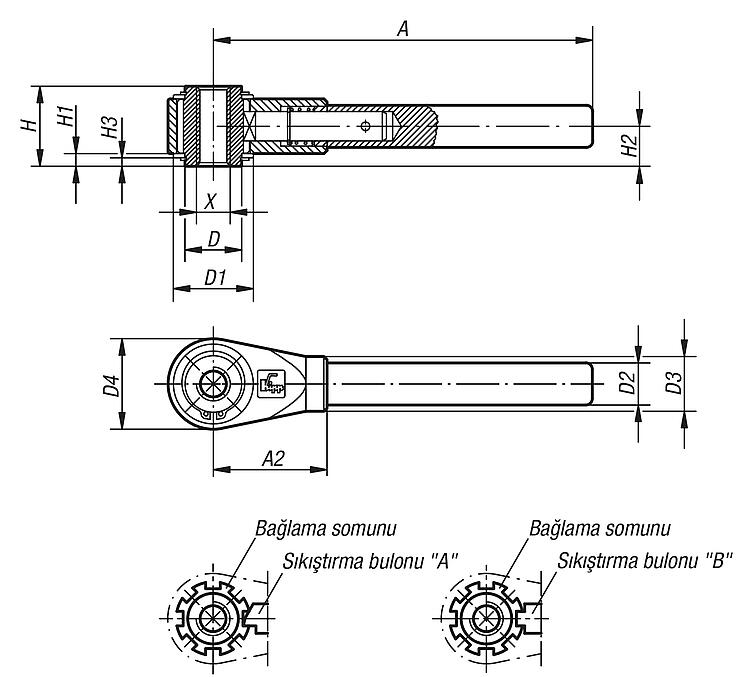

Çizimler (toplu genel bakış) |
Sipariş numarası
| Tespitleme türü | X | A=Tutamak uzunluğu | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Kilit kanalı
sayısı | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0128.310 | içten dişli | M10 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 |  | | 71,98 € | | | K0128.312 | içten dişli | M12 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 71,98 € | | | K0128.314 | içten dişli | M14 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 86,09 € | | | K0128.316 | içten dişli | M16 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 86,09 € | | | K0128.318 | içten dişli | M18 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 110,71 € | | | K0128.320 | içten dişli | M20 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 110,71 € | | | K0128.322 | içten dişli | M22 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 151,42 € | | | K0128.324 | içten dişli | M24 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 151,42 € | | | K0128.327 | içten dişli | M27 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 151,42 € | | | K0128.330 | içten dişli | M30 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 289,05 € | | | K0128.336 | içten dişli | M36 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 289,05 € | | | K0128.342 | içten dişli | M42 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 289,05 € | |
|
Sipariş numarası
| Tespitleme türü | X | A=Tutamak uzunluğu | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Kilit kanalı
sayısı | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0128.412 | yivli geçme delik | 12 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 91,48 € | | | K0128.414 | yivli geçme delik | 14 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 109,14 € | | | K0128.415 | yivli geçme delik | 15 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 109,14 € | | | K0128.416 | yivli geçme delik | 16 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 109,14 € | | | K0128.418 | yivli geçme delik | 18 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 146,06 € | | | K0128.420 | yivli geçme delik | 20 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 146,06 € | | | K0128.422 | yivli geçme delik | 22 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 199,08 € | | | K0128.425 | yivli geçme delik | 25 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 199,08 € | | | K0128.427 | yivli geçme delik | 27 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 199,08 € | | | K0128.430 | yivli geçme delik | 30 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 378,23 € | | | K0128.436 | yivli geçme delik | 36 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 378,23 € | |
|
Sipariş numarası
| Tespitleme türü | SW | A=Tutamak uzunluğu | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Kilit kanalı
sayısı | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0128.510 | içten dört köşe | 10 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 84,55 € | | | K0128.512 | içten dört köşe | 12 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 84,55 € | | | K0128.513 | içten dört köşe | 13 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 99,92 € | | | K0128.514 | içten dört köşe | 14 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 99,92 € | | | K0128.517 | içten dört köşe | 17 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 134,52 € | | | K0128.519 | içten dört köşe | 19 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 185,24 € | | | K0128.520 | içten dört köşe | 20 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 185,24 € | | | K0128.522 | içten dört köşe | 22 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 185,24 € | | | K0128.524 | içten dört köşe | 24 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 185,24 € | | | K0128.530 | içten dört köşe | 30 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 350,54 € | | | K0128.532 | içten dört köşe | 32 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 350,54 € | |
|
