        Зажимы с внутренней резьбой

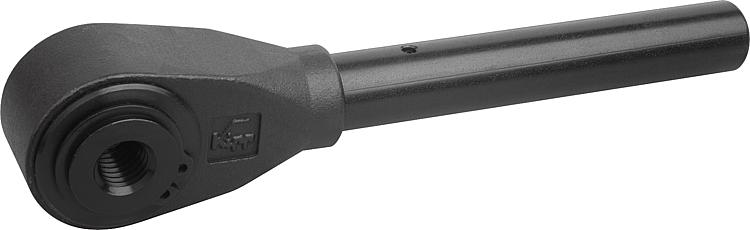

Описание товара/фотография продукта

ОписаниеМатериал:Втулка улучшенная сталь, натяжная гайка и натяжной болт автоматная сталь закалённая.Исполнение: вороненые. За дополнительную плату также матово-хромированные или хромированные с зеркальным блеском.Указание:Стопорный штифт A (для эффекта трещотки), стандартное исполнение:
для закручивания и откручивания крепежа в условиях ограниченного пространства при большой амплитуде движения. Для смены направления затяжки рукоятку следует переставить на 180°.

Стопорный штифт В, специальное исполнение:
для закручивания и откручивания крепежа в условиях ограниченного пространства при небольшой амплитуде движения. Переставлять рукоятку для смены направления затяжки не требуется. Для входа в зацепление со следующим пазом ее необходимо вытянуть.

Трещоточная рукоятка с посадочным отверстием Ø H7 и шпоночным пазом по DIN 6885 л. 1.По запросу:Другие варианты внутренней резьбы, калибровые отверстия и внутренние четырехгранники.
Величина “A“ возможна также другой длины за дополнительную стоимость.
Cпециальное исполнение: зажимной болт В.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0128_IG Зажимы с внутренней резьбой

169 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	Вариант крепления	Размер	X	A=длина ручки	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Количество пазов	Цена
K0128.310	внутренняя резьба	1	M10	150	48	22	33	17	22	36	31	4,5	15,5	3	7	по запросу
K0128.312	внутренняя резьба	1	M12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	по запросу
K0128.314	внутренняя резьба	2	M14	180	54	27	38	20	26	43	38	6	19	4	8	по запросу
K0128.316	внутренняя резьба	2	M16	180	54	27	38	20	26	43	38	6	19	4	8	по запросу
K0128.318	внутренняя резьба	3	M18	230	70	35	45	24	30	51	42	6	21	4	8	по запросу
K0128.320	внутренняя резьба	3	M20	230	70	35	45	24	30	51	42	6	21	4	8	по запросу
K0128.322	внутренняя резьба	4	M22	300	80	42	56	28	35	61	47	6	23,5	4	9	по запросу
K0128.324	внутренняя резьба	4	M24	300	80	42	56	28	35	61	47	6	23,5	4	9	по запросу
K0128.327	внутренняя резьба	4	M27	300	80	42	56	28	35	61	47	6	23,5	4	9	по запросу
K0128.330	внутренняя резьба	5	M30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	по запросу
K0128.336	внутренняя резьба	5	M36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	по запросу
K0128.342	внутренняя резьба	5	M42	400	110	60	75	32	38	82	53	7,5	26,5	5	11	по запросу
