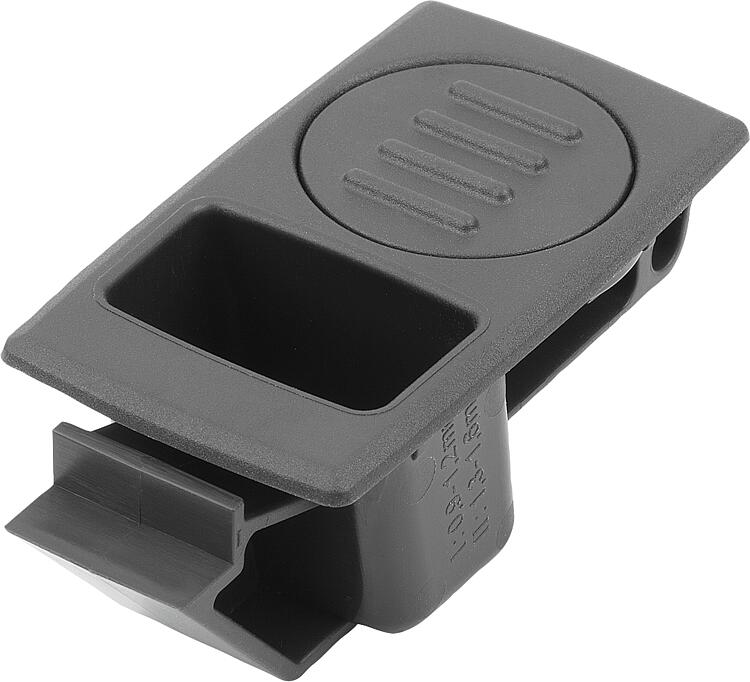

K2011_BTutma parçalı plastik yaylı kilit, oturtulabilir, form B,... |
geri | |
|
Ürün açıklaması/Ürün resimleri |
  |
AçıklamaMalzeme: Kilit ABS. Yay yalın.Bilgi:Bu yaylı kilitler kapılara, kapaklara ve başlıklara bitişik şekilde monte edilmek üzere tasarlanmıştır. Farklı kapı kanadı kalınlıkları için iki farklı ebatta mevcuttur. Kilitlenebilir versiyonlar sayesinde ilave emniyet. Kilitlenebilir yaylı kilit donanımlarındaki kilit, tüm kilitlerde kullanma özelliğine sahiptir, yani her kilit aynı anahtar ile açılabilir. Alevlenebilirlik: UL94-HB listelenmiş. Form A: kilitlenebilir Form B: kilitlenemezKumanda şekli:Form A: Anahtarın çevrilmesi ve ardından kolun itilmesi ile kilit açık konuma getirilir ve kapı açılabilir. Kilitleme, kapının yay yardımıyla bastırılarak kapatılmasıyla otomatik olarak sağlanır. Silindir kilit ek güvenlik sağlar. Form B: Tutamağın kaydırılmasıyla kilit açık konuma getirilir, kapı açılabilir. Kilitleme, kapının yay yardımıyla bastırılarak kapatılmasıyla otomatik olarak sağlanır.Kullanım:- Otomobil endüstrisi - Tıp teknolojisi - Makine yapımı - Cihaz yapımı - Endüstriyel dolaplarMontaj:1. Taslağa uygun olarak çapaksız bir montaj kesiti oluşturun. 2. Kilidin ön tarafını kesit içine itin ve ileriye doğru bastırın. 3. Yerine oturması için kilidi aşağıya doğru bastırın.Çizim bilgisi: 1) Çerçeve 2) Kapı kanadı 3) Montaj kesiti 4) Kullanım yönü 5) Kilit 6) Yay 7) Üst kapak (form B) 8) Silindir kilit (form A) 9) Gösterge (form A) İndirBurada bilgiler toplu halde PDF olarak sunulur: CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler |
 |
Ürün seçimi/filtresi |
| Sipariş numarası | Form | Form modeli | B | B1 | B2 | H | H1=Toplam tutma alanı | H2 | H3 | L | L1 | L2 | L3 | L4 | R | S=Kapı kalınlığı, mm hesabıyla | Sıcaklık aralığı °C | CAD | Aks. | Fiyat | Sipariş et |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K2011.00926340 | B | kilitsiz | 34 | 30,2 | 17 | 24,6 | 6,7 | 2 | 30,5 | 61 | 67,4 | 6,7 | 49 | 12,5 | max. 0,25 | 0,9-1,2 | -40 ila 60 |  | 4,26 € | ||
| K2011.01326340 | B | kilitsiz | 34 | 30,2 | 17 | 24,6 | 6,7 | 2 | 30,5 | 61 | 67,4 | 6,7 | 49 | 12,5 | max. 0,25 | 1,3-1,6 | -40 ila 60 | | 4,26 € |
