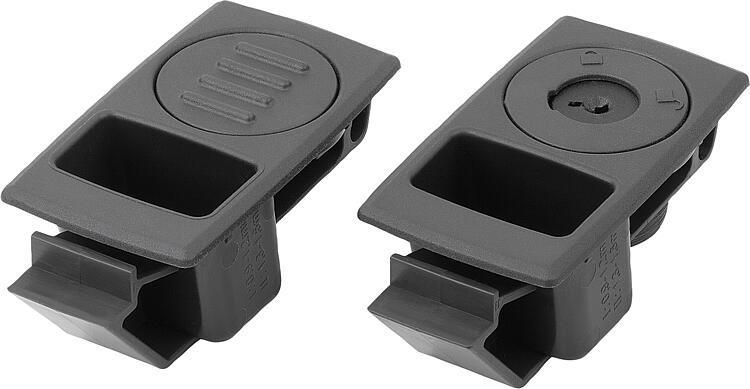

K2011Tutma parçalı plastik yaylı kilit, oturtulabilir |
geri |
|
|
AçıklamaMalzeme:Kilit ABS.
Yay, paslanmaz çelik 1.4310. Model:Kilit siyah.
Yay yalın.Bilgi:Bu yaylı kilitler kapılara, kapaklara ve başlıklara bitişik şekilde monte edilmek üzere tasarlanmıştır.
Farklı kapı kanadı kalınlıkları için iki farklı ebatta mevcuttur. Kilitlenebilir versiyonlar sayesinde ilave emniyet. Kilitlenebilir yaylı kilit donanımlarındaki kilit, tüm kilitlerde kullanma özelliğine sahiptir, yani her kilit aynı anahtar ile açılabilir.
Alevlenebilirlik: UL94-HB listelenmiş.
Form A: kilitlenebilir
Form B: kilitlenemezKumanda şekli:Form A: Anahtarın çevrilmesi ve ardından kolun itilmesi ile kilit açık konuma getirilir ve kapı açılabilir. Kilitleme, kapının yay yardımıyla bastırılarak kapatılmasıyla otomatik olarak sağlanır. Silindir kilit ek güvenlik sağlar.
Form B: Tutamağın kaydırılmasıyla kilit açık konuma getirilir, kapı açılabilir.
Kilitleme, kapının yay yardımıyla bastırılarak kapatılmasıyla otomatik olarak sağlanır.Kullanım:- Otomobil endüstrisi
- Tıp teknolojisi
- Makine yapımı
- Cihaz yapımı

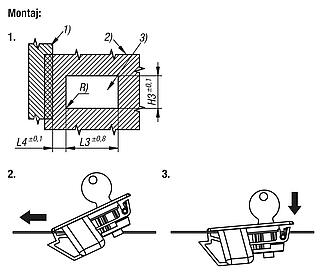

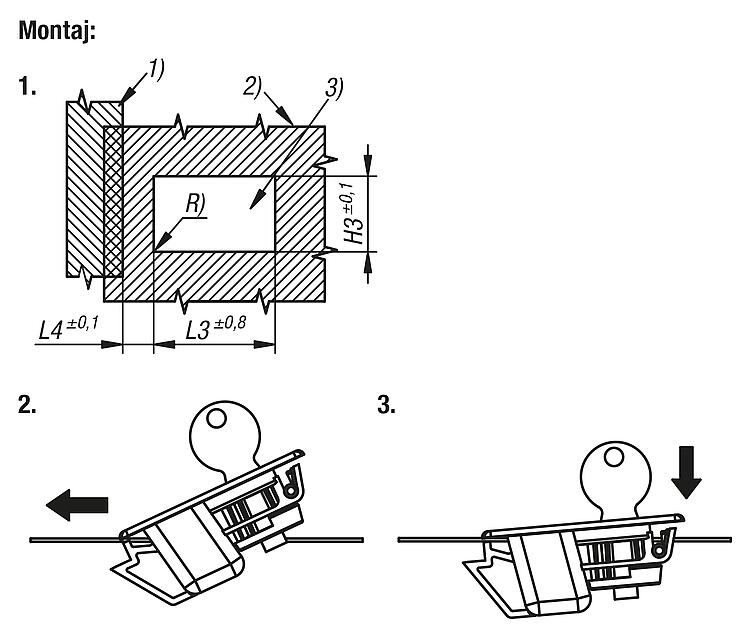

- Endüstriyel dolaplarMontaj:1. Taslağa uygun olarak çapaksız bir montaj kesiti oluşturun.
2. Kilidin ön tarafını kesit içine itin ve ileriye doğru bastırın.

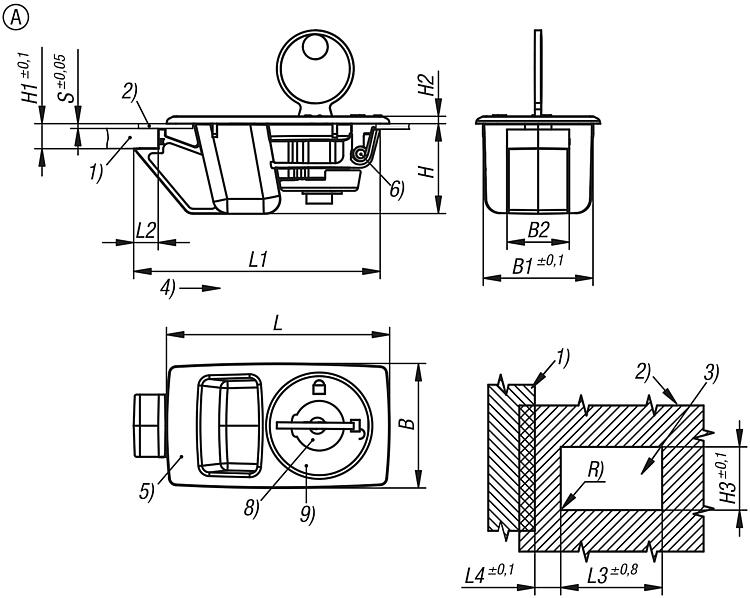

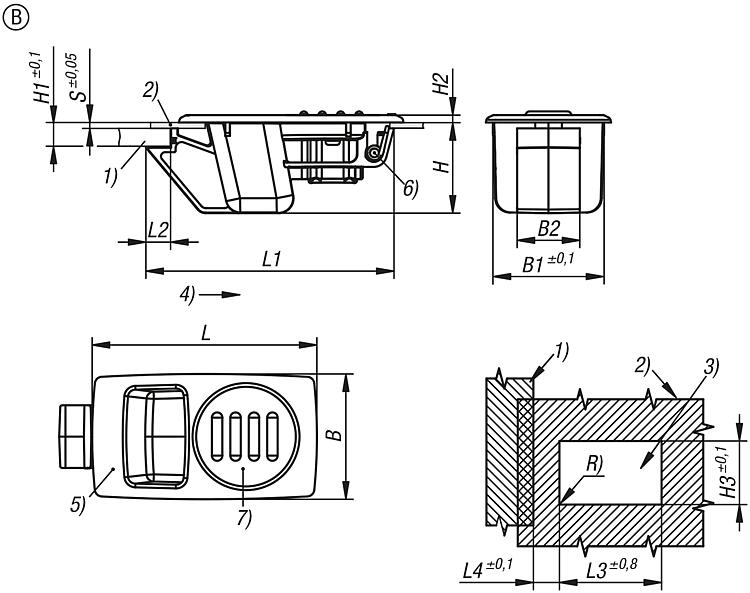

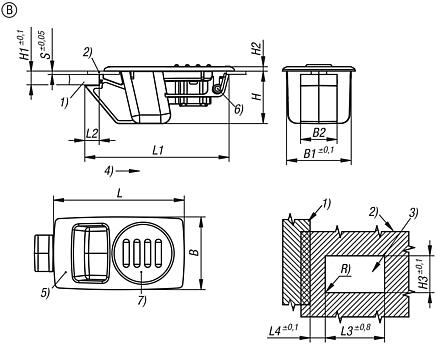

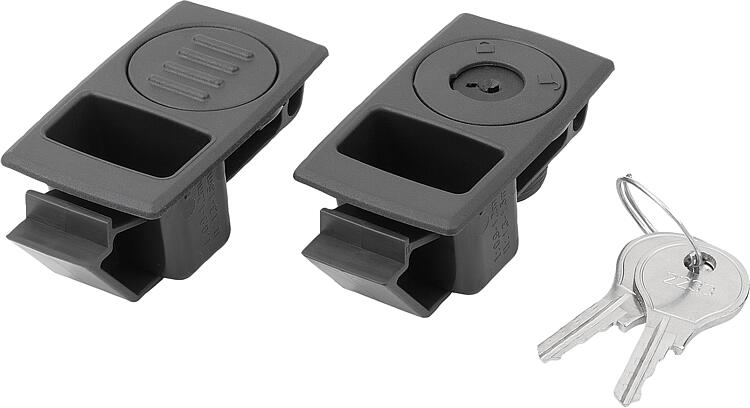

3. Yerine oturması için kilidi aşağıya doğru bastırın.Teslimat kapsamıKilitlenebilir yaylı kilitler 2'şer anahtar ile teslim edilir.Çizim bilgisi:1) Çerçeve
2) Kapı kanadı
3) Montaj kesiti
4) Kullanım yönü
5) Kilit
6) Yay
7) Üst kapak (form B)
8) Silindir kilit (form A)
9) Gösterge (form A) İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

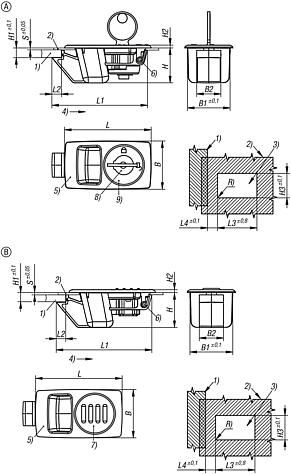

Çizimler (toplu genel bakış) |
Tutma parçalı plastik yaylı kilit, oturtulabilir, form A, kilitlenebilir |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | B
| B1 | B2 | H | H1=Toplam
tutma alanı | H2 | H3 | L | L1 | L2 | L3 | L4 | R | S=Kapı kalınlığı,
mm hesabıyla | Sıcaklık
aralığı
°C
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2011.10926340 | A | kilitli | 34 | 30,2 | 17 | 24,6 | 6,7 | 2 | 30,5 | 61 | 67,4 | 6,7 | 49 | 12,5 | max. 0,25 | 0,9-1,2 | -40 ila 60 |  | | 10,17 € | | | K2011.11326340 | A | kilitli | 34 | 30,2 | 17 | 24,6 | 6,7 | 2 | 30,5 | 61 | 67,4 | 6,7 | 49 | 12,5 | max. 0,25 | 1,3-1,6 | -40 ila 60 | | | 10,17 € | |
|
Tutma parçalı plastik yaylı kilit, oturtulabilir, form B, kilitlenemez |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | B
| B1 | B2 | H | H1=Toplam
tutma alanı | H2 | H3 | L | L1 | L2 | L3 | L4 | R | S=Kapı kalınlığı,
mm hesabıyla | Sıcaklık
aralığı
°C
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2011.00926340 | B | kilitsiz | 34 | 30,2 | 17 | 24,6 | 6,7 | 2 | 30,5 | 61 | 67,4 | 6,7 | 49 | 12,5 | max. 0,25 | 0,9-1,2 | -40 ila 60 | | | 4,26 € | | | K2011.01326340 | B | kilitsiz | 34 | 30,2 | 17 | 24,6 | 6,7 | 2 | 30,5 | 61 | 67,4 | 6,7 | 49 | 12,5 | max. 0,25 | 1,3-1,6 | -40 ila 60 | | | 4,26 € | |
|
