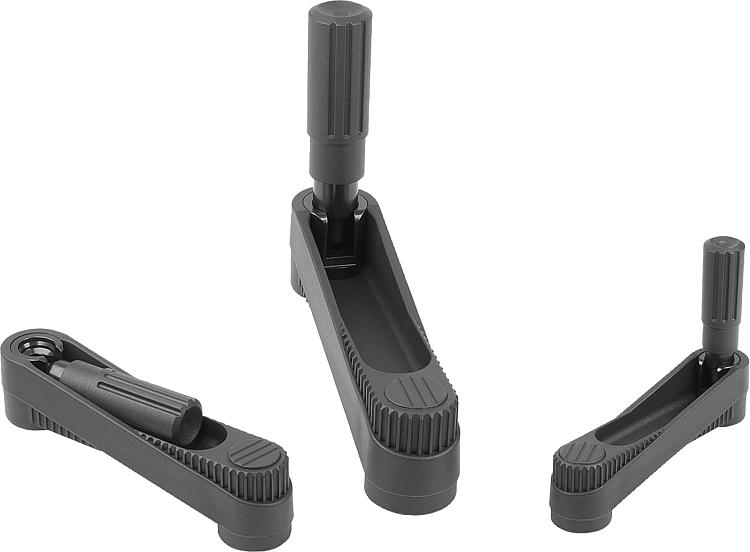

K0266Krank kolları yatırılabilir silindirik çark kollu |
geri |
|
|
AçıklamaMalzeme:Krank ve tutamak termoplastik.
Göbek ve tutamak aksı çelik, sağlamlık sınıfı 5.8 veya paslanmaz çelik 1.4404. Model:Termoplastik siyah gri.
Çelik parçalar karartılmış.
Paslanmaz çelik, yalın.Bilgi:Göbeğin muhafaza kapağı monte edilmemiş olarak teslim edilir.
Krank kolları, enine pimler takılarak veya silindir başlı cıvata DIN 6912 ve pul DIN 7349 ile uygu kaması bağlantısı şeklinde eksenel olarak bir mile tespitlenebilir.
Çapraz delikli modellerde sabitleme ISO 4027 (DIN 914) vidalanmış dişli başsız vida ile yapılır.Aksesuar:K1160 içten altıgen silindir başlı cıvatalar, kısa başlı

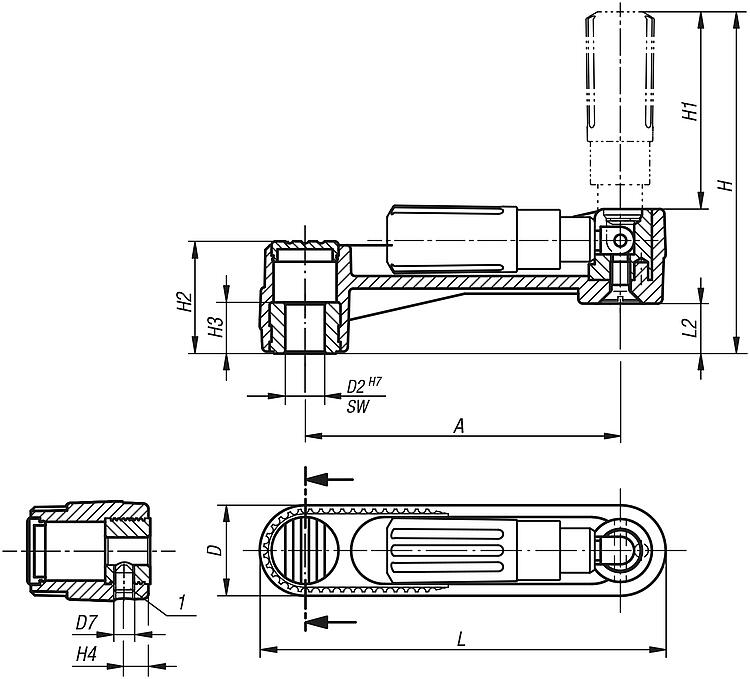

DIN 6912.Çizim bilgisi:1) Enine deliğin uygu kamasına doğru konumu 90° kaydırmalı İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
Krank kolları, yatırılabilir silindirik çark kollu, yivsiz geçme delik |
daha fazla bilgi |
Sipariş numarası
| Tip 1 | Tip 2 | Bileşen
malzemesi | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0266.1108 | geçme delik | enine deliksiz | çelik | 80 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 |  | | 30,10 € | | | K0266.1110 | geçme delik | enine deliksiz | çelik | 80 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | | | 30,10 € | | | K0266.1210 | geçme delik | enine deliksiz | çelik | 100 | 29 | 10 | - | 105,2 | 49 | 35,5 | 13 | - | 129 | 15,7 | | | 32,40 € | | | K0266.1212 | geçme delik | enine deliksiz | çelik | 100 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | | | 32,40 € | | | K0266.1312 | geçme delik | enine deliksiz | çelik | 125 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 35,44 € | | | K0266.1314 | geçme delik | enine deliksiz | çelik | 125 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 35,44 € | | | K0266.11086 | geçme delik | enine delikli | çelik | 80 | 24 | 8 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 32,99 € | | | K0266.11106 | geçme delik | enine delikli | çelik | 80 | 24 | 10 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 32,99 € | | | K0266.12106 | geçme delik | enine delikli | çelik | 100 | 29 | 10 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 35,29 € | | | K0266.12126 | geçme delik | enine delikli | çelik | 100 | 29 | 12 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 35,29 € | | | K0266.13126 | geçme delik | enine delikli | çelik | 125 | 36 | 12 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 38,33 € | | | K0266.13146 | geçme delik | enine delikli | çelik | 125 | 36 | 14 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 38,33 € | | | K0266.01108 | geçme delik | enine deliksiz | paslanmaz çelik | 80 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | | | 42,14 € | | | K0266.01110 | geçme delik | enine deliksiz | paslanmaz çelik | 80 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | | | 42,14 € | | | K0266.01210 | geçme delik | enine deliksiz | paslanmaz çelik | 100 | 29 | 10 | - | 105,2 | 49 | 35,5 | 13 | - | 129 | 15,7 | | | 45,35 € | | | K0266.01212 | geçme delik | enine deliksiz | paslanmaz çelik | 100 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | | | 45,35 € | | | K0266.01312 | geçme delik | enine deliksiz | paslanmaz çelik | 125 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 49,61 € | | | K0266.01314 | geçme delik | enine deliksiz | paslanmaz çelik | 125 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 49,61 € | | | K0266.011086 | geçme delik | enine delikli | paslanmaz çelik | 80 | 24 | 8 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 46,19 € | | | K0266.011106 | geçme delik | enine delikli | paslanmaz çelik | 80 | 24 | 10 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 46,19 € | | | K0266.012106 | geçme delik | enine delikli | paslanmaz çelik | 100 | 29 | 10 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 49,40 € | | | K0266.012126 | geçme delik | enine delikli | paslanmaz çelik | 100 | 29 | 12 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 49,40 € | | | K0266.013126 | geçme delik | enine delikli | paslanmaz çelik | 125 | 36 | 12 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 53,66 € | | | K0266.013146 | geçme delik | enine delikli | paslanmaz çelik | 125 | 36 | 14 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 53,66 € | |
|
Krank kolları, yatırılabilir silindirik çark kollu, yivli geçme delik |
daha fazla bilgi |
Sipariş numarası
| Tip 1 | Tip 2 | Bileşen
malzemesi | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0266.110802 | yivli geçme delik | enine deliksiz | çelik | 80 | 2 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 32,67 € | | | K0266.111003 | yivli geçme delik | enine deliksiz | çelik | 80 | 3 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 32,67 € | | | K0266.121003 | yivli geçme delik | enine deliksiz | çelik | 100 | 3 | 29 | 10 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 34,99 € | | | K0266.121204 | yivli geçme delik | enine deliksiz | çelik | 100 | 4 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 34,99 € | | | K0266.131204 | yivli geçme delik | enine deliksiz | çelik | 125 | 4 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 38,04 € | | | K0266.131405 | yivli geçme delik | enine deliksiz | çelik | 125 | 5 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 38,04 € | | | K0266.1108026 | yivli geçme delik | enine delikli | çelik | 80 | 2 | 24 | 8 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 35,57 € | | | K0266.1110036 | yivli geçme delik | enine delikli | çelik | 80 | 3 | 24 | 10 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 35,57 € | | | K0266.1210036 | yivli geçme delik | enine delikli | çelik | 100 | 3 | 29 | 10 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 37,89 € | | | K0266.1212046 | yivli geçme delik | enine delikli | çelik | 100 | 4 | 29 | 12 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 37,89 € | | | K0266.1312046 | yivli geçme delik | enine delikli | çelik | 125 | 4 | 36 | 12 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 40,94 € | | | K0266.1314056 | yivli geçme delik | enine delikli | çelik | 125 | 5 | 36 | 14 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 40,94 € | | | K0266.0110802 | yivli geçme delik | enine deliksiz | paslanmaz çelik | 80 | 2 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 45,74 € | | | K0266.0111003 | yivli geçme delik | enine deliksiz | paslanmaz çelik | 80 | 3 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 45,74 € | | | K0266.0121003 | yivli geçme delik | enine deliksiz | paslanmaz çelik | 100 | 3 | 29 | 10 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 48,99 € | | | K0266.0121204 | yivli geçme delik | enine deliksiz | paslanmaz çelik | 100 | 4 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 48,99 € | | | K0266.0131204 | yivli geçme delik | enine deliksiz | paslanmaz çelik | 125 | 4 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 53,26 € | | | K0266.0131405 | yivli geçme delik | enine deliksiz | paslanmaz çelik | 125 | 5 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 53,26 € | | | K0266.01108026 | yivli geçme delik | enine delikli | paslanmaz çelik | 80 | 2 | 24 | 8 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 49,80 € | | | K0266.01110036 | yivli geçme delik | enine delikli | paslanmaz çelik | 80 | 3 | 24 | 10 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 49,80 € | | | K0266.01210036 | yivli geçme delik | enine delikli | paslanmaz çelik | 100 | 3 | 29 | 10 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 53,04 € | | | K0266.01212046 | yivli geçme delik | enine delikli | paslanmaz çelik | 100 | 4 | 29 | 12 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 53,04 € | | | K0266.01312046 | yivli geçme delik | enine delikli | paslanmaz çelik | 125 | 4 | 36 | 12 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 57,31 € | | | K0266.01314056 | yivli geçme delik | enine delikli | paslanmaz çelik | 125 | 5 | 36 | 14 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 57,31 € | |
|
Krank kolları, yatırılabilir silindirik çark kollu, içten dört köşe |
daha fazla bilgi |
Sipariş numarası
| Tip 1 | Tip 2 | Bileşen
malzemesi | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0266.2108 | içten dört köşe | enine deliksiz | çelik | 80 | 24 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | 31,93 € | | | K0266.2110 | içten dört köşe | enine deliksiz | çelik | 80 | 24 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 31,93 € | | | K0266.2210 | içten dört köşe | enine deliksiz | çelik | 100 | 29 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 34,19 € | | | K0266.2212 | içten dört köşe | enine deliksiz | çelik | 100 | 29 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 34,19 € | | | K0266.2312 | içten dört köşe | enine deliksiz | çelik | 125 | 36 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 37,28 € | | | K0266.2314 | içten dört köşe | enine deliksiz | çelik | 125 | 36 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 37,28 € | | | K0266.21086 | içten dört köşe | enine delikli | çelik | 80 | 24 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 8 | | | 34,83 € | | | K0266.21106 | içten dört köşe | enine delikli | çelik | 80 | 24 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 10 | | | 34,83 € | | | K0266.22106 | içten dört köşe | enine delikli | çelik | 100 | 29 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 10 | | | 37,09 € | | | K0266.22126 | içten dört köşe | enine delikli | çelik | 100 | 29 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 12 | | | 37,09 € | | | K0266.23126 | içten dört köşe | enine delikli | çelik | 125 | 36 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 12 | | | 40,17 € | | | K0266.23146 | içten dört köşe | enine delikli | çelik | 125 | 36 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 14 | | | 40,17 € | |
|
