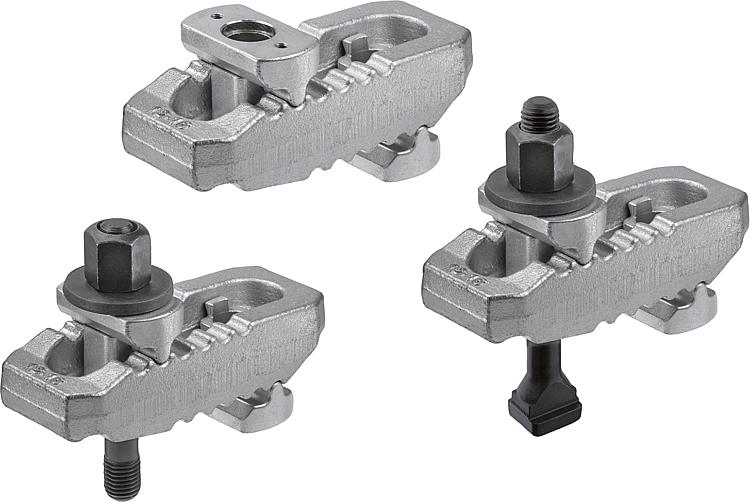

K1165Sıkıştırma demiri, ayarlanabilir |
geri |
|
|

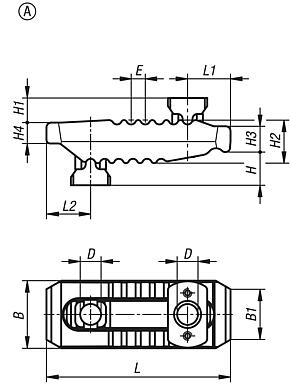

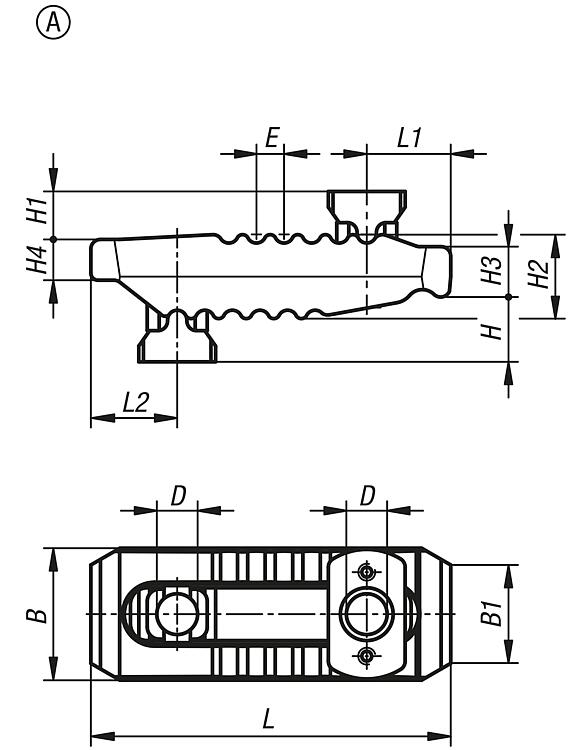

AçıklamaMalzeme:Çelik.Model:Form A: Temperlenmiş ve galvaniz kaplamalı.

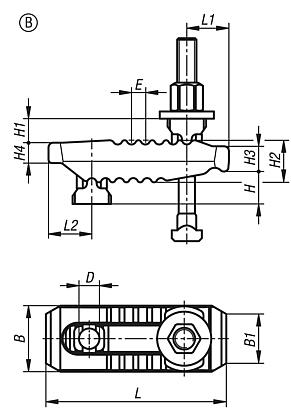

Form B: Temperlenmiş ve galvaniz kaplamalı.
DIN 787 T kanallar için cıvata, DIN 6340 pul ve DIN 6330B somun ile komple teslim edilir.

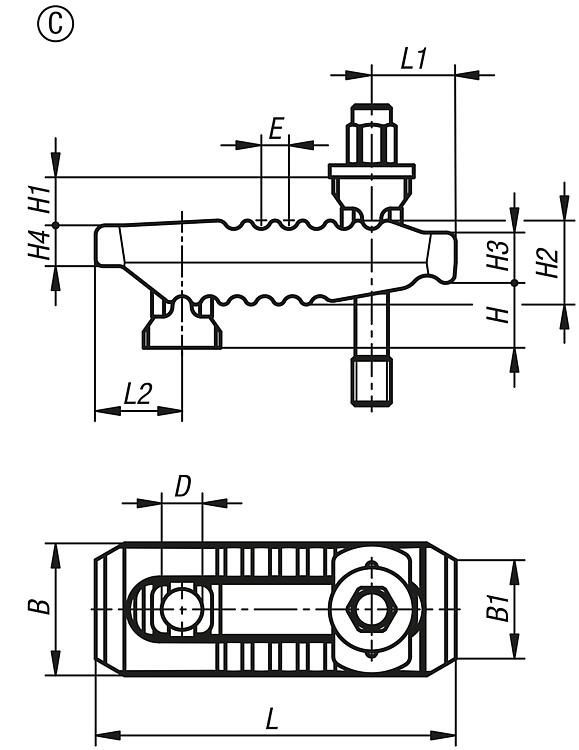

Form C: Temperlenmiş ve galvaniz kaplamalı.

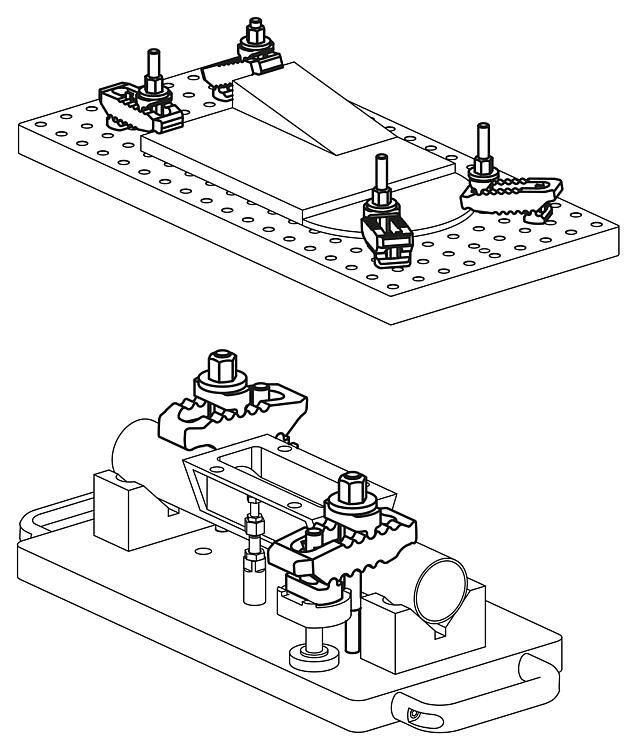

DIN 6379 dişli bulon, DIN 6340 pul ve DIN 6330B somun ile komple teslim edilir.Bilgi:Sıkıştırma demirleri, hızlı ve kademesiz şekilde sıkıştırma durumuna adapte edilebilir. Sıkıştırma demirlerinin uçlarında farklı sıkıştırma tırnakları mevcuttur ve bunlar uygulama durumuna bağlı olarak döndürülebilir. Bu şekilde sıkıştırma demirleri, sadece talaşlı veya talaşsız imalatta değil, aynı zamanda presleme ve enjeksiyon döküm çalışmalarında da çok yönlü şekilde kullanılabilir.Aksesuar:K1204 destek uzatmalarıÖzellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

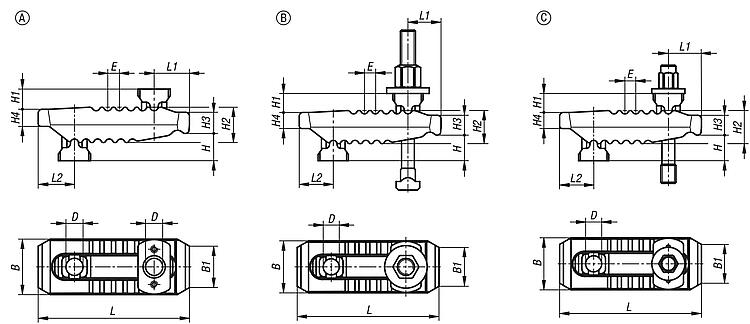

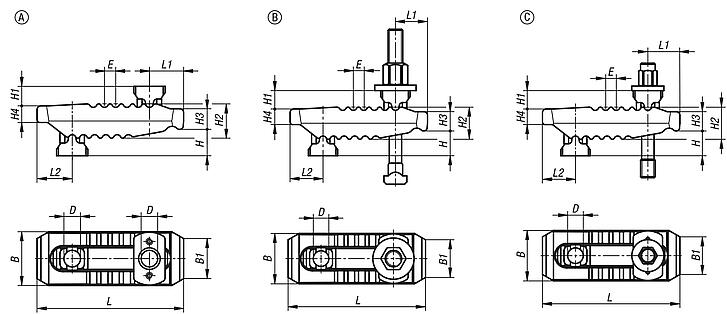

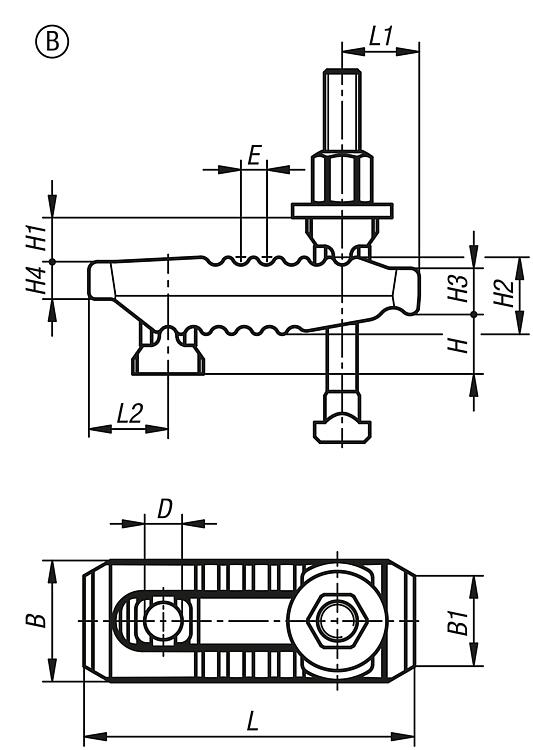

Çizimler (toplu genel bakış) |
|
| Sipariş numarası | Form | Tip 2 | B | B1 | D
| E | H
Bağlama aralığı
| H1 | H2 | H3 | H4 | L | L1 | L2 | Kanal
genişliği | Sabitleme
cıvatası(ları)
| Bağlama
kuvveti
kN | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1165.210115100 | B | t-yarıklı somunlu | 44 | 30 | 13 | 11 | 0-40 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | 10 | M10X100 | 25 |  | | 72,59 € | | | K1165.212115125 | B | t-yarıklı somunlu | 44 | 30 | 13 | 11 | 0-55 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | 12 | M12X125 | 30 | | | 73,86 € | | | K1165.214115125 | B | t-yarıklı somunlu | 44 | 30 | 13 | 11 | 0-55 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | 14 | M12X125 | 30 | | | 75,13 € | | | K1165.212150160 | B | t-yarıklı somunlu | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | 12 | M12X160 | 35 | | | 86,59 € | | | K1165.214150160 | B | t-yarıklı somunlu | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | 14 | M12X160 | 35 | | | 89,14 € | | | K1165.216150160 | B | t-yarıklı somunlu | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | 16 | M16X160 | 40 | | | 91,70 € | | | K1165.218150160 | B | t-yarıklı somunlu | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | 18 | M16X160 | 40 | | | 91,70 € | | | K1165.216187200 | B | t-yarıklı somunlu | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | 16 | M16X200 | 55 | | | 124,78 € | | | K1165.218187200 | B | t-yarıklı somunlu | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | 18 | M16X200 | 55 | | | 126,07 € | | | K1165.220187200 | B | t-yarıklı somunlu | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | 20 | M20X200 | 60 | | | 131,16 € | | | K1165.222187200 | B | t-yarıklı somunlu | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | 22 | M20X200 | 60 | | | 136,27 € | | | K1165.220235250 | B | t-yarıklı somunlu | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | 20 | M20X250 | 70 | | | 168,10 € | | | K1165.222235250 | B | t-yarıklı somunlu | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | 22 | M20X250 | 70 | | | 180,83 € | | | K1165.224235250 | B | t-yarıklı somunlu | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | 24 | M24X250 | 75 | | | 188,46 € | | | K1165.228235250 | B | t-yarıklı somunlu | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | 28 | M24X250 | 75 | | | 197,38 € | |
|
| Sipariş numarası | Form | Tip 2 | B | B1 | D
| E | H
Bağlama aralığı
| H1 | H2 | H3 | H4 | L | L1 | L2 | Sabitleme
cıvatası(ları)
| Bağlama
kuvveti
kN | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1165.312115100 | C | dişli bulonlu | 44 | 30 | 13 | 11 | 0-30 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | M12X100 | 30 | | | 71,31 € | | | K1165.312115125 | C | dişli bulonlu | 44 | 30 | 13 | 11 | 0-55 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | M12X125 | 30 | | | 76,41 € | | | K1165.312150125 | C | dişli bulonlu | 55 | 41 | 17 | 12 | 0-50 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | M12X125 | 40 | | | 78,97 € | | | K1165.312150160 | C | dişli bulonlu | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | M12X160 | 40 | | | 78,97 € | | | K1165.316150125 | C | dişli bulonlu | 55 | 41 | 17 | 12 | 0-40 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | M16X125 | 40 | | | 78,97 € | | | K1165.316150160 | C | dişli bulonlu | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | M16X160 | 40 | | | 80,22 € | | | K1165.320187160 | C | dişli bulonlu | 62 | 30 | 21 | 14 | 0-40 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | M20X160 | 60 | | | 117,16 € | | | K1165.320187200 | C | dişli bulonlu | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | M20X200 | 60 | | | 117,16 € | | | K1165.320235200 | C | dişli bulonlu | 70 | 30 | 25 | 17 | 0-70 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | M20X200 | 75 | | | 151,53 € | | | K1165.320235250 | C | dişli bulonlu | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | M20X250 | 75 | | | 154,09 € | | | K1165.324235200 | C | dişli bulonlu | 70 | 30 | 25 | 17 | 0-50 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | M24X200 | 75 | | | 156,63 € | | | K1165.324235250 | C | dişli bulonlu | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | M24X250 | 75 | | | 160,46 € | |
|
