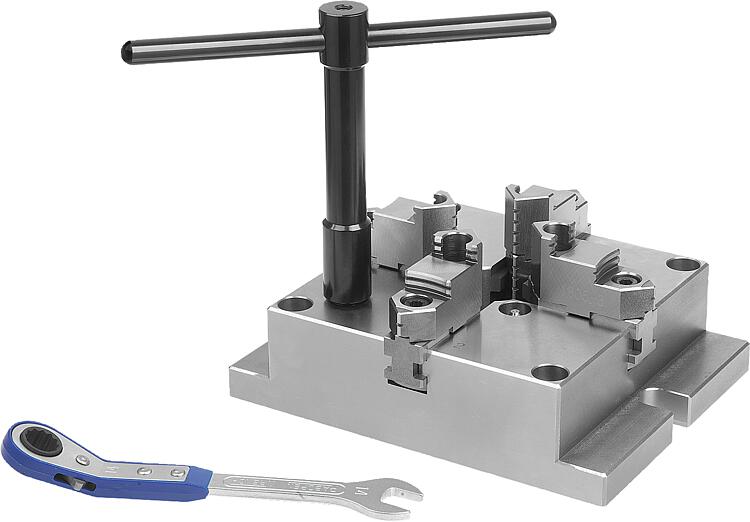

Sabit 4 çeneli ayna çelik

geri

Ürünler
- Germe teknolojisi
  - Mengene germe teknolojisi
    - Sabit çeneli ayna
      - Sabit 4 çeneli ayna çelik

Ürün açıklaması/Ürün resimleri

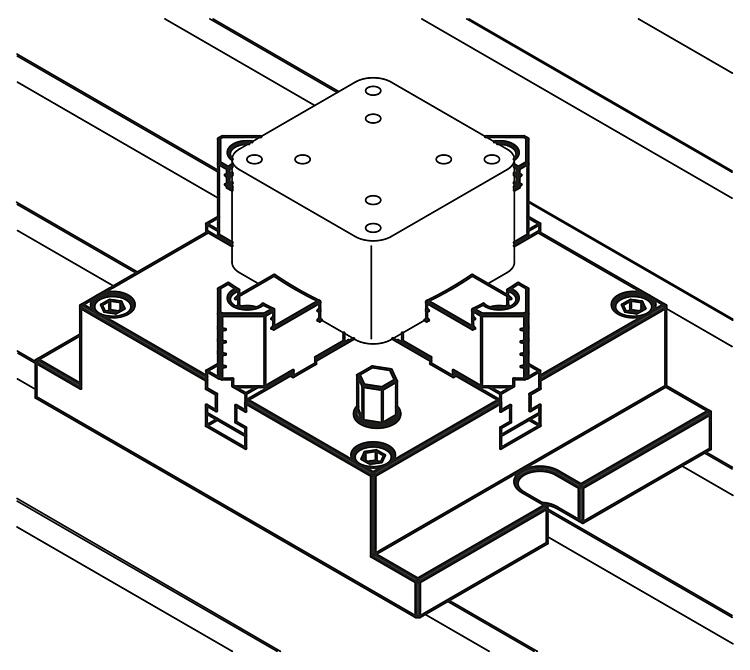

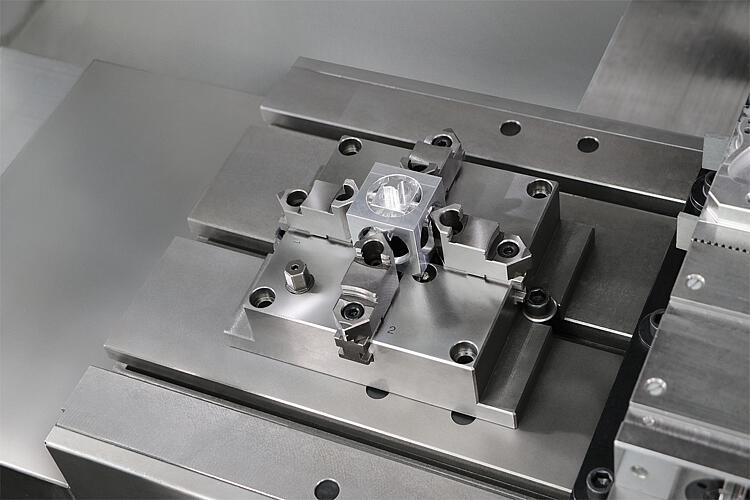

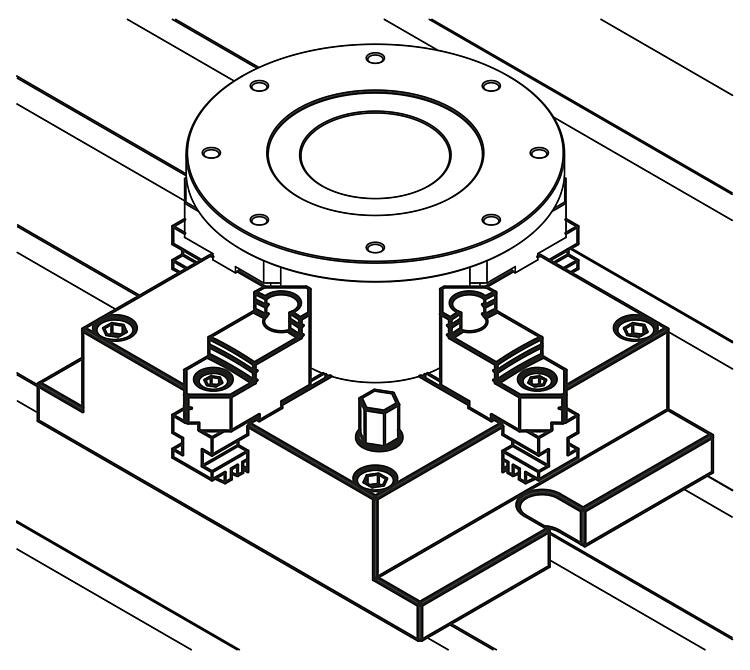

AçıklamaÜrün açıklaması:Sabit 4 çeneli aynalar, özellikle delme ve freze makinelerinde merkezi iş parçası bağlama işlemleri için uygundur. Sıkıştırma çenelerinin sert ve yumuşak modelde isteğe göre yerleştirilebilmesi sayesinde, farklı boyut ve şekillerdeki iş parçaları içten veya dıştan sorunsuz şekilde bağlanabilir.Malzeme:Çelik.Model:Ana gövde dayanma yüzeyleri taşlanmış.
Sıkıştırma çeneleri sertleştirilmiş, taşlanmış.Bilgi:Sıkıştırma çenelerini takma sırasında numaraları dikkate alın.
Çeneli aynalar hassas taşlanmıştır. Aynalar arasındaki W, X, Y, Z toleransları 0,05 mm dahilindedir.
Sert çeneler ile merkezi bağlama sırasında tekrarlama hassasiyeti 0,02 mm aralığındadır.
Kaydırılabilir temel çeneler, ayna içindeki döner dişli ile hareket ettirilir.
Dişli milin dönüş hareketi ile döner dişli kuvveti temel çenelere aktarır ve sıkıştırma çenelerinde dışa ve içe eşzamanlı hareket oluşturur.
Yetersiz yağlama yoğun aşınmaya ve gerdirme gücünün azalmasına neden olur. Lütfen düzenli yağlama aralıklarını dikkate alın. Avantajlar:Merkezi bağlamada tekrarlama hassasiyeti 0,02 mm'dir.
Düz yapı modeli.
Delme ve freze makineleri için.
Ana gövde hassas taşlanmıştır.
Yağlama sistemine optimum erişim.
Uzun malzemeleri bağlamak için büyük geçiş deliği.
Altıgen anahtar ile kontrol. Bu sayede hızlı ve kolay kullanım.
Yumuşak çeneler de temel çenelere vidalanabilir.Aksesuar:K1838 sıkıştırma çeneleri çelik, yumuşak

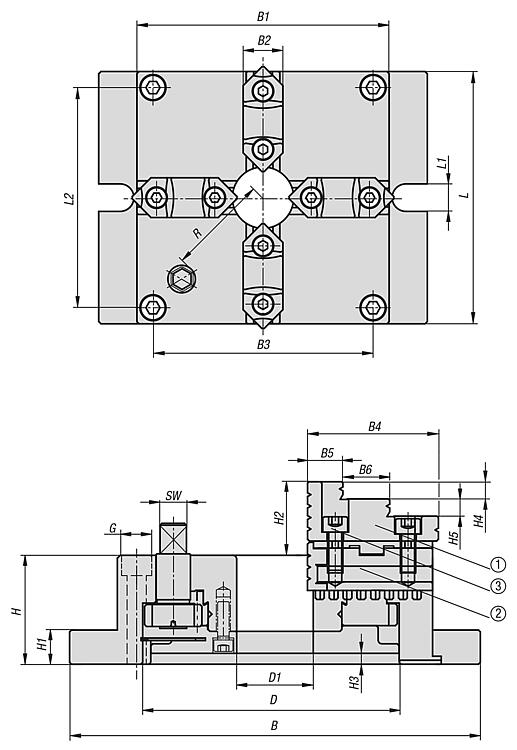

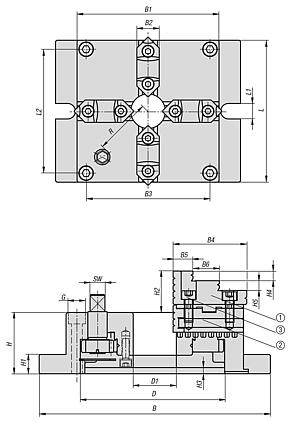

Teslimat kapsamıGergi anahtarı.Çizim bilgisi:

1) Ters çevrilebilir sıkıştırma çeneleri
2) Temel çeneler
3) Sabitleme cıvataları

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1837 Sabit 4 çeneli ayna çelik

564 kB

Sabit çeneli ayna için teknik bilgi

441 kB

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	L	L1	L2	B	B1	B2	B3	B4	B5	B6	D	D1	G Silindir başlı cıvata	H	H1	H2	Fiyat
K1837.215	165	18	144	215	165	26	144	68	18,5	24,5	130	40	M10	57	18	39	964,00 €
K1837.250	200	18	174	250	200	28	174	82	23	27,9	160	55	M12	65	20	43	1.121,00 €
K1837.310	250	18	218	310	250	32	218	93	24,9	32,5	200	70	M14	72	22	50	1.524,00 €
K1837.380	310	22	274	380	310	40	274	117	31,2	40,6	260	100	M16	85	25	56	2.082,00 €

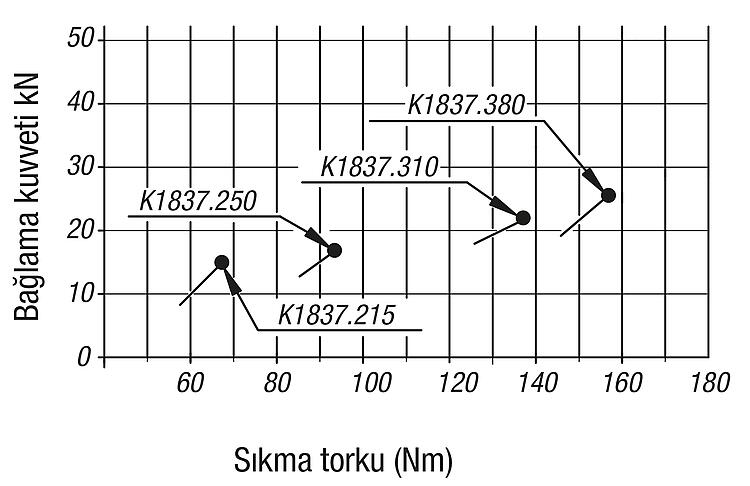

Sipariş numarası	H3	H4	H5	SW	R	Bağlama alanı Dış	Bağlama alanı İç	Sıkma torku maks. Nm	Bağlama kuvveti F (kN)	Aksesuar	Fiyat
K1837.215	5,5	9	9	14	66	4-128	55-128	68	15	K1838.2154	964,00 €
K1837.250	6	10	10	17	83	5-162	62-162	93	18	K1838.2154	1.121,00 €
K1837.310	6	12	12	21	104	6-200	72-200	137	22	K1838.2154	1.524,00 €
K1837.380	7	15	15	23	135	10-265	90-265	156	25	K1838.2154	2.082,00 €
