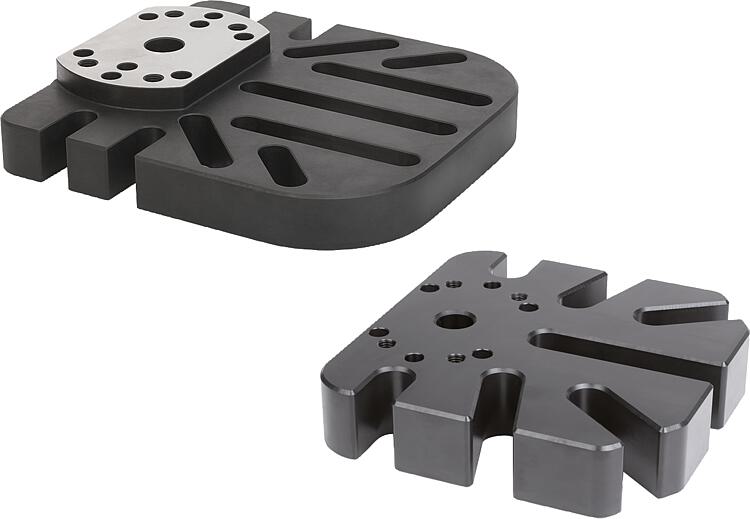

UNILOCK 5 akslı ana plaka üniversal gerdirme sistemi için, sistem boyutu 80 mm
Ürün açıklaması/Ürün resimleri

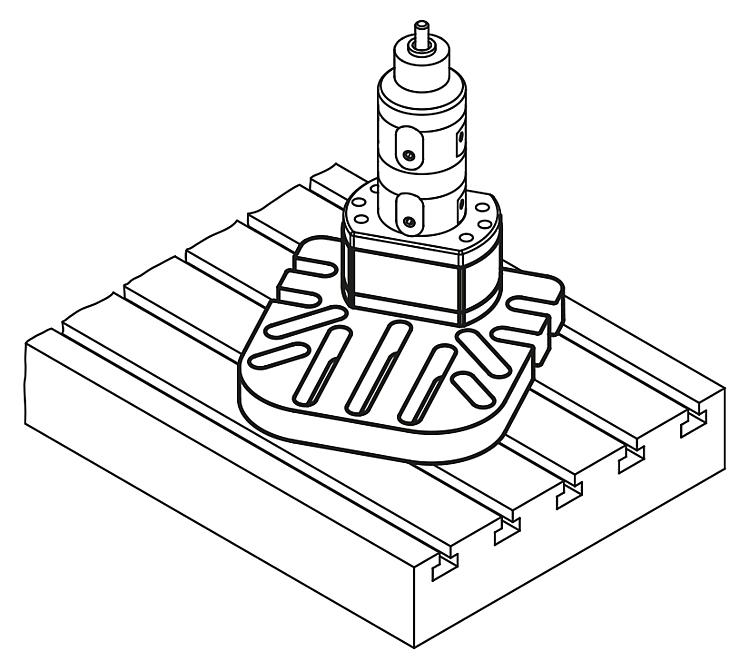

AçıklamaMalzeme:Sementasyon çeliği.Model:Ana gövde: oksitlenmiş. Fonksiyon yüzeyleri: sertleştirilmiş ve taşlanmış.Bilgi:Üniversal gerdirme için UNILOCK 5 akslı ana plakalar, delikli ızgara sistemli makine tezgahlarına veya T kanalı tipi makine tezgahlarına ve ızgara plakalarına uygundur. Sağlam yapı şekilleri sayesinde bu yükseltme elemanları, büyük ve ağır iş parçaları için temel eleman olarak idealdir. Sabitleme kanallarının yerleşimi sayesinde iş parçasına ve makine tezgahına esnek bir şekilde uyarlama imkanı söz konusudur. Büyük modelde büyük T kanalı mesafelerine ulaşılabilir. Küçük modelde sabitleme kanalları daha iyi bir talaş çıkışı için açıktır.Avantajlar:Büyük ve ağır iş parçalarının gerdirilmesi için 5 akslı temel modüllerin sabitlenmesi için stabil temel yapı. Makine tezgahı üzerindeki çok sayıdaki sabitleme kanalı sayesinde ana plakaların hızlı sabitlenmesi. İş parçalarının makine tezgahı üzerinde esnek konumlandırılması.Çizim bilgisi:

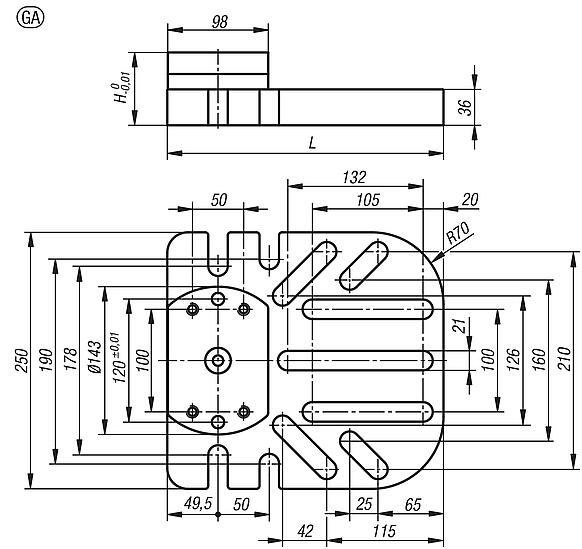

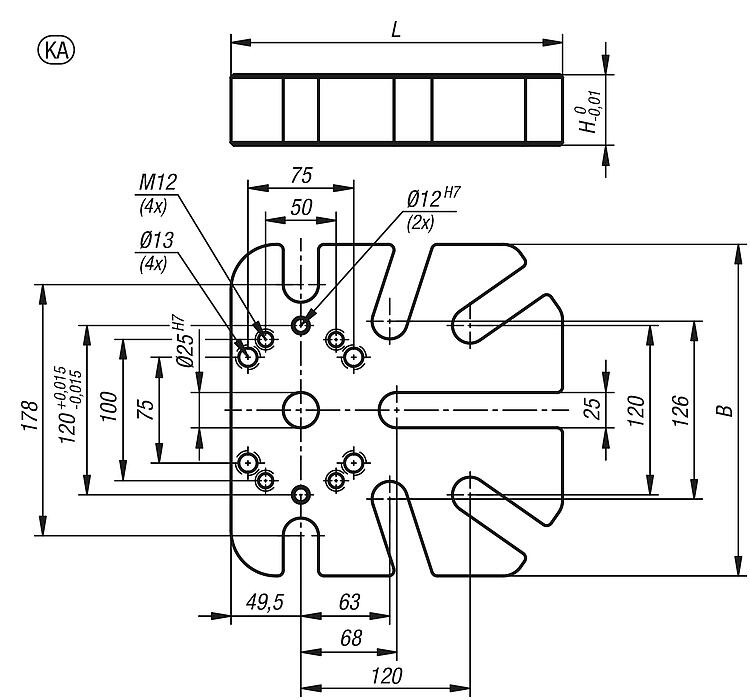

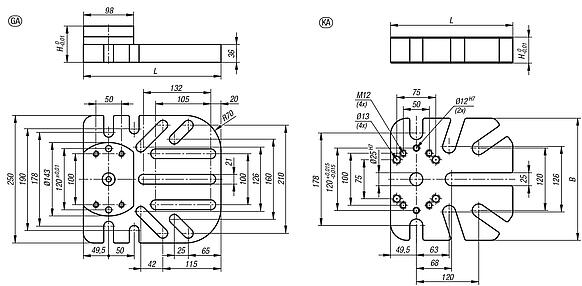

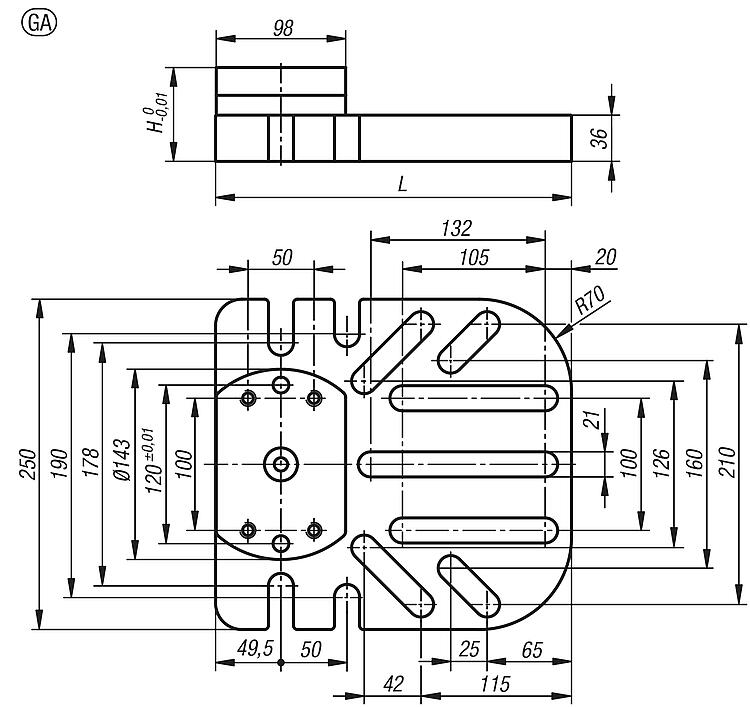

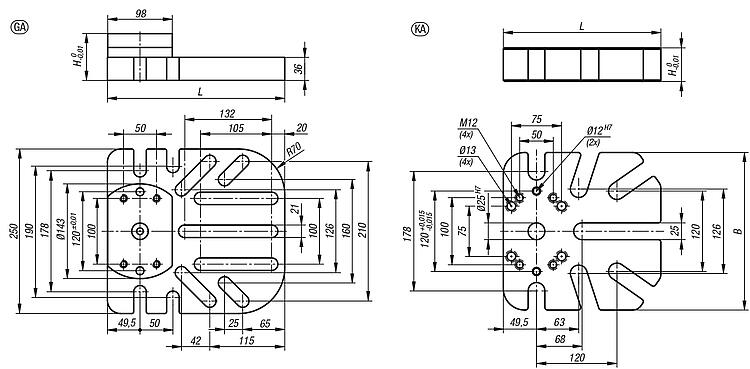

Form GA: büyük tip Form KA: küçük tip
İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
