K1061

Döner sıkıştırma sürgüsü, yassı

Ürünler
- Kullanım parçaları | Norm birimleri
  - Çeyrek dönüşlü kilitler, kenar koruyucu profiller
    - Döner sıkıştırma sürgüsü, yassı

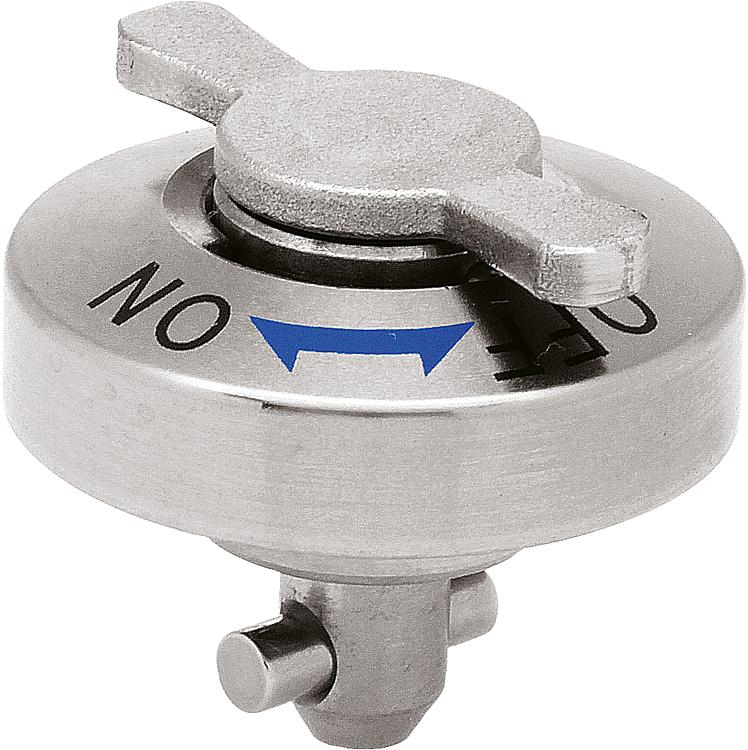

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde, paslanmaz çelik.
Bulon çelik.
Pim paslanmaz çelik.
Döner başlık, paslanmaz çelik.Model:Gövde yalın.
Bulon nikel kaplama.
Pim yalın.
Döner başlık, paslanmaz çelik, yalın.Bilgi:Sabitleme cıvataları M2 veya M3 birlikte teslim edilir.
Montaj seçeneği 1 panel kalınlığı 6 veya 12 mm için.
Montaj seçeneği 2 panel kalınlığı > 12 ila 20 mm için.

Tutma kuvveti aşılırsa, paneller arasında 0,1 mm'den fazla bir boşluk oluşur.

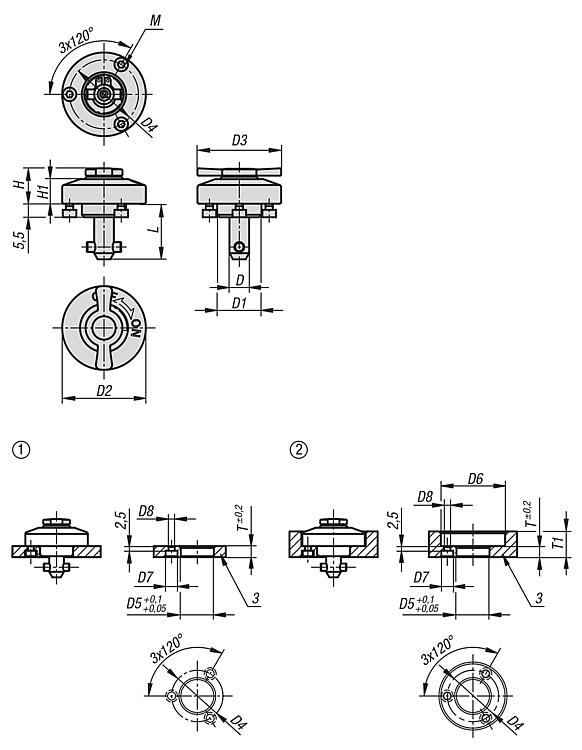

Aksesuar:Sıkıştırma plakaları K1062Çizim bilgisi:

1) Montaj seçeneği 1
2) Montaj seçeneği 2
3) Plaka

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1061 Döner sıkıştırma sürgüsü, yassı

359 kB

K1061 döner sıkıştırma mandalı ve K1062 sıkıştırma plakası için teknik bilgi

144 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	D2	D3	D4	H	H1	L	M	D5	D6	D7	D8	T	T1	Tutma kuvveti N	Bağlama kuvveti N	Kesme kuvveti kN	Çekme kuvveti F kN	Sıcaklık dayanımı	Fiyat
K1061.5162	5	14	25	20	21	11,5	6,5	15,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C	37,01 €
K1061.8172	8	18	34	32	28	15,4	10	17	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C	38,63 €
K1061.8232	8	18	34	32	28	15,4	10	23	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C	38,63 €
