K1859_CBlok silindir hidrolik, metal sıyırıcılı, yay dönüşlü çift / tek... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

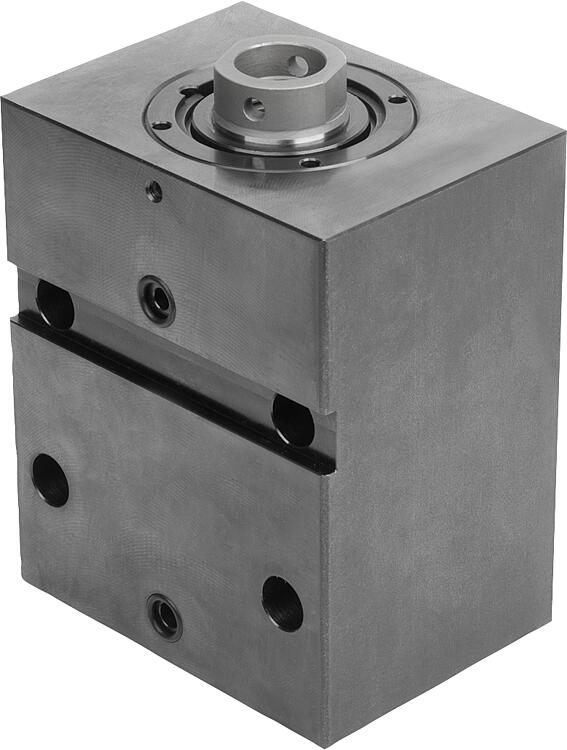

AçıklamaÜrün açıklaması:Piston kolu içten dişlisine sahip blok silindirler, yüksek kuvvetlerle kısa strokların gerekli olduğu sıkıştırma koşulları için idealdir. Blok silindirler baskı veya çekme silindiri olarak kullanılabilir. Çeşitli baskı parçaları içten dişli piston kollarına vidalanabilir. Blok silindirler yüksek bir çalışma basıncı sağlar ve kompakt, kübik gövde şekli sayesinde silindir başlı cıvatalar ile kolayca sabitlenebilir. Blok silindirlere standart olarak çift hidrolik conta takılmıştır. Bu şekilde, düşük sızıntıyla sürekli çalışmak için kol tarafındaki conta alanında teknik avantajlar elde edilir. Talaşların içeri girmesini önlemek için blok silindirlere standart olarak metal sıyırıcılar da takılmıştır.Malzeme:Gövde ve piston: çelik.
NBR conta.Model:Gövde: perdahlı.
Sertleştirilmiş piston.Bilgi:Blok silindirler üzerinde enine kuvvetlerden kaçınılmalıdır.
Blok silindir, silindir eksenine enine vidalanmışsa blok silindirin ek olarak desteklenmesi önerilir. Blok silindir baskı silindiri olarak kullanılıyorsa destek alt tarafta olmalıdır, çekme silindiri olarak kullanılıyorsa kol tarafında olmalıdır.
Piston ilerletme stroku sırasında izin verilen dinamik yüke uyulmalıdır.
Tek kat etkili blok silindirler için bir havalandırma bağlantısı gereklidir.
Kesme ve soğutma sıvılarının silindir içine girmesi önlenmelidir.
Baskı parçaları teslimat kapsamına dahil değildir.
Güvenlik talimatlarını dikkate alın.Kumanda şekli:- Dişli bağlantı.
- O halka flanş bağlantısı.Teknik veriler:Maks. çalışma basıncı: 500 bar.Montaj:Bkz. montaj konturu.Avantajlar:- Entegre metal sıyırıcı.
- Çok yönlü sabitleme seçenekleri.
- Büyük kaldırma aralıkları.
- Büyük güç aralıkları.
- Küçük montaj ölçüleri.
- Çift hidrolik conta kullanımı.Aksesuar:- Dayanak pimi K0307.
- Kendinden ayarlanan destekler K0282, K0302, K1164, K0287, K0288.

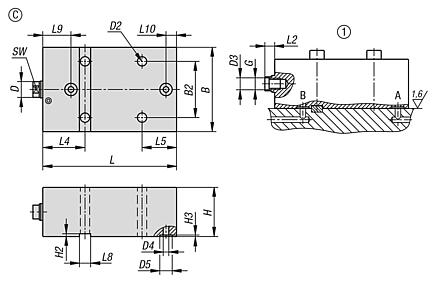

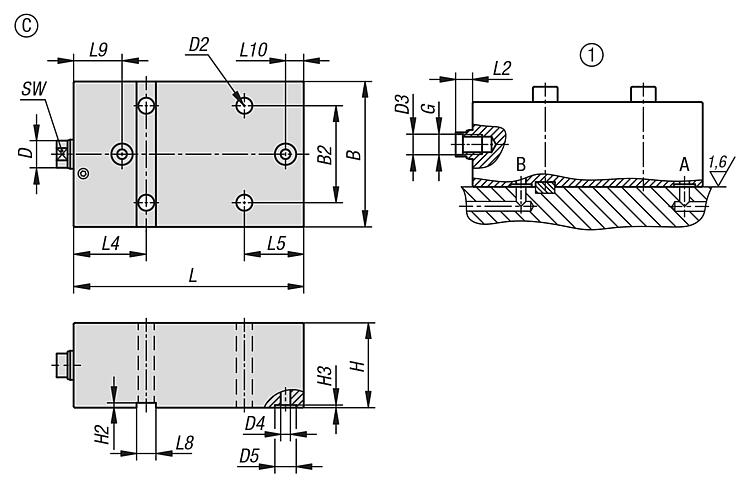

- Altı köşeli tutucu tamponlar K0386.Teslimat kapsamı2 adet O halka (O halka flanş bağlantısı için) dahildir.Çizim bilgisi:Form A: Uzunlamasına ve enine delikler, dişli bağlantı
Form B: Taban tarafı, orta delik, O halka flanş bağlantısı
Form C: Geniş taraf, O halka flanş bağlantısı
1) Montaj konturu İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | Form | Form modeli | Piston
çapı | Strok | Bağlantı
şekli | B
| B2 | D | D2 | D3 | D4 | D5 | G | H | H2 | H3 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1859.160822031 | C | Tek etkili | 16 | 8 | o halka flanş bağlantisi | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 |  | | 126,15 € | | | K1859.162022031 | C | Tek etkili | 16 | 20 | o halka flanş bağlantisi | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 141,66 € | | | K1859.200822031 | C | Tek etkili | 20 | 8 | o halka flanş bağlantisi | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 128,22 € | | | K1859.202022031 | C | Tek etkili | 20 | 20 | o halka flanş bağlantisi | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 146,83 € | | | K1859.250822031 | C | Tek etkili | 25 | 8 | o halka flanş bağlantisi | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 129,25 € | | | K1859.252022031 | C | Tek etkili | 25 | 20 | o halka flanş bağlantisi | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 153,03 € | | | K1859.321022031 | C | Tek etkili | 32 | 10 | o halka flanş bağlantisi | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 142,69 € | | | K1859.322022031 | C | Tek etkili | 32 | 20 | o halka flanş bağlantisi | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 177,85 € | | | K1859.401022031 | C | Tek etkili | 40 | 10 | o halka flanş bağlantisi | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 155,10 € | | | K1859.402022031 | C | Tek etkili | 40 | 20 | o halka flanş bağlantisi | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 193,36 € | | | K1859.161612031 | C | Çift etkili | 16 | 16 | o halka flanş bağlantisi | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 123,05 € | | | K1859.163212031 | C | Çift etkili | 16 | 32 | o halka flanş bağlantisi | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 130,28 € | | | K1859.165012031 | C | Çift etkili | 16 | 50 | o halka flanş bağlantisi | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 130,28 € | | | K1859.201612031 | C | Çift etkili | 20 | 16 | o halka flanş bağlantisi | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 129,25 € | | | K1859.203212031 | C | Çift etkili | 20 | 32 | o halka flanş bağlantisi | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 131,32 € | | | K1859.205012031 | C | Çift etkili | 20 | 50 | o halka flanş bağlantisi | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 138,56 € | | | K1859.252012031 | C | Çift etkili | 25 | 20 | o halka flanş bağlantisi | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 120,98 € | | | K1859.255012031 | C | Çift etkili | 25 | 50 | o halka flanş bağlantisi | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 137,52 € | | | K1859.322512031 | C | Çift etkili | 32 | 25 | o halka flanş bağlantisi | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 142,69 € | | | K1859.325012031 | C | Çift etkili | 32 | 50 | o halka flanş bağlantisi | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 177,85 € | | | K1859.402512031 | C | Çift etkili | 40 | 25 | o halka flanş bağlantisi | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 155,10 € | | | K1859.405012031 | C | Çift etkili | 40 | 50 | o halka flanş bağlantisi | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 193,36 € | |
| Sipariş numarası | Form | Form modeli | Piston
çapı | Strok | L | L4 | L5 | L8 | L9 | L10 | SW | Etkin
piston yüzeyi
(cm²) | 100 bar'da
basınç kuvveti
(kN) | 100 bar'da
çekme kuvveti
(kN) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1859.160822031 | C | Tek etkili | 16 | 8 | 56 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | - | | | 126,15 € | | | K1859.162022031 | C | Tek etkili | 16 | 20 | 91 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | - | | | 141,66 € | | | K1859.200822031 | C | Tek etkili | 20 | 8 | 61 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | - | | | 128,22 € | | | K1859.202022031 | C | Tek etkili | 20 | 20 | 95 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | - | | | 146,83 € | | | K1859.250822031 | C | Tek etkili | 25 | 8 | 64 | 33 | - | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | - | | | 129,25 € | | | K1859.252022031 | C | Tek etkili | 25 | 20 | 94 | 33 | - | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | - | | | 153,03 € | | | K1859.321022031 | C | Tek etkili | 32 | 10 | 75 | 38 | - | 12 | 25 | 10 | 17 | 8 | 8 | - | | | 142,69 € | | | K1859.322022031 | C | Tek etkili | 32 | 20 | 100 | 38 | - | 12 | 25 | 10 | 17 | 8 | 8 | - | | | 177,85 € | | | K1859.401022031 | C | Tek etkili | 40 | 10 | 79 | 40 | - | 12 | 27 | 10 | 22 | 12,5 | 12,6 | - | | | 155,10 € | | | K1859.402022031 | C | Tek etkili | 40 | 20 | 104 | 40 | - | 12 | 27 | 10 | 22 | 12,5 | 12,6 | - | | | 193,36 € | | | K1859.161612031 | C | Çift etkili | 16 | 16 | 56 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | 1,2 | | | 123,05 € | | | K1859.163212031 | C | Çift etkili | 16 | 32 | 73 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | 1,2 | | | 130,28 € | | | K1859.165012031 | C | Çift etkili | 16 | 50 | 91 | 30 | 24,5 | 8 | 20,5 | 7 | 8 | 2 | 2 | 1,2 | | | 130,28 € | | | K1859.201612031 | C | Çift etkili | 20 | 16 | 61 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | 2 | | | 129,25 € | | | K1859.203212031 | C | Çift etkili | 20 | 32 | 77 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | 2 | | | 131,32 € | | | K1859.205012031 | C | Çift etkili | 20 | 50 | 95 | 30 | 24,5 | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | 2 | | | 138,56 € | | | K1859.252012031 | C | Çift etkili | 25 | 20 | 64 | 33 | - | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | 2,9 | | | 120,98 € | | | K1859.255012031 | C | Çift etkili | 25 | 50 | 94 | 33 | 26 | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | 2,9 | | | 137,52 € | | | K1859.322512031 | C | Çift etkili | 32 | 25 | 75 | 38 | - | 12 | 25 | 10 | 17 | 8 | 8 | 4,9 | | | 142,69 € | | | K1859.325012031 | C | Çift etkili | 32 | 50 | 100 | 38 | 27 | 12 | 25 | 10 | 17 | 8 | 8 | 4,9 | | | 177,85 € | | | K1859.402512031 | C | Çift etkili | 40 | 25 | 79 | 40 | - | 12 | 27 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 155,10 € | | | K1859.405012031 | C | Çift etkili | 40 | 50 | 104 | 40 | 27 | 12 | 27 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 193,36 € | |
