AçıklamaMalzeme:Değerli çelikten ana gövde.
Islah çeliği sıkıştırma kolu.
Model:Ana gövde karartılmış.
Bağlama yüzeyi taşlanmış.
Form B karartılmış sıkıştırma kolu.
Form C nikel kaplama sıkıştırma kolu.
Bilgi:Sıkıştırma işlemi sırasında yan gerginin geri kaymasını önlemek için ayar cıvatasını sıkın. (Form A)

Sıkıştırma kolu, dişli pim gevşetilerek 90°'lik adımlarla yatay ve dikey olarak pratik bir şekilde hizalanabilir.

İş parçası, C sıkıştırma kolu şeklindeki entegre yüzeyler sayesinde sabit bir sıkıştırma kuvveti ile sıkıştırılabilir.
Avantajlar:- Yüksek tutma güçleri
- Taşlanmış bağlama yüzeyleri
- Aşağıya çekme kuvveti iş parçasının kalkmasını önler
Çizim bilgisi:
1) Ayar cıvatası
2) Silindir başlı cıvata
3) Dişli pim
4) Gevşetilmiş konum
5) Ön sıkıştırma mesafesi
6) Başlangıç konumunu sıkıştırma
7) Sıkıştırılmış konum
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet K1697 Yan gerdirici 412 kB

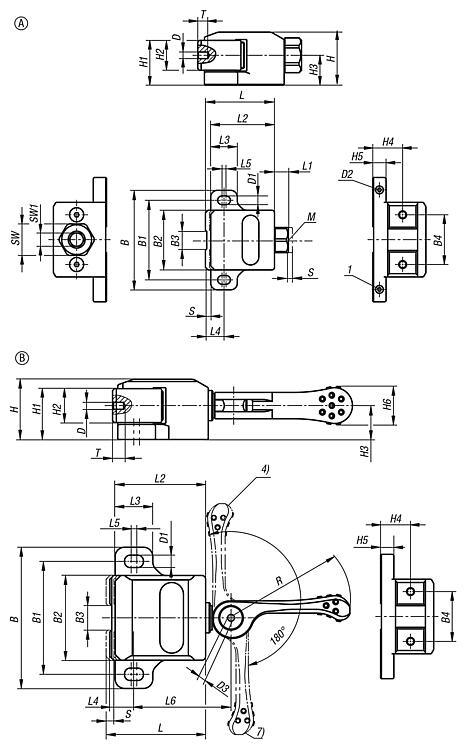

Çizimler (toplu genel bakış)

Yan gerdirici
Yan gerdirici

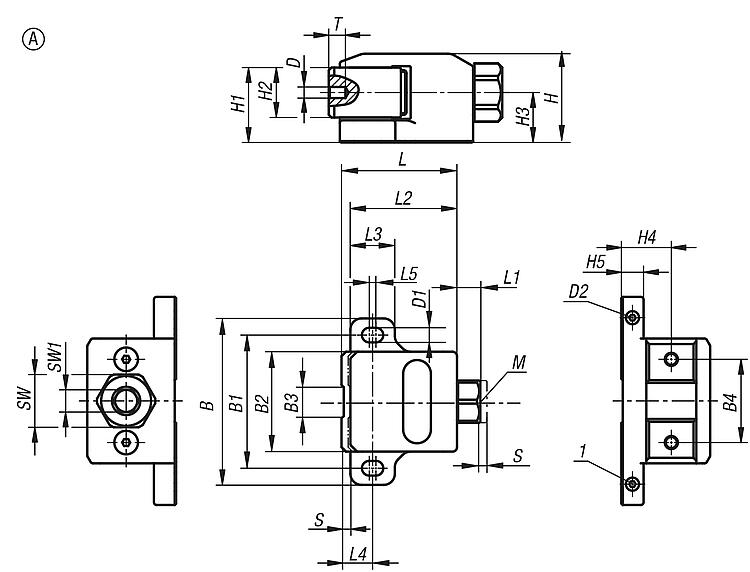

Yan bağlama elemanı, form A

daha fazla bilgi

Çizimler

Yan bağlama elemanı, form A

Ürün seçimi/filtresi

Sipariş numarasıFormBB1B2B3B4D

D1D2HH1H2H3H4H5CADAks.FiyatSipariş et
K1697.1400A10080602040M58,6M5x8403322222210 205,59 €
K1697.0900A7560451530M46,6M4x632271818188 156,63 €
Sipariş numarasıFormLL1L2L3L4L5SWSW1TStrok
S
Bağlama
kuvveti
kN
Sıkma
torku
maks. Nm
CADAks.FiyatSipariş et
K1697.1400A691363261942410841450 205,59 €
K1697.0900A5210482014319863925 156,63 €

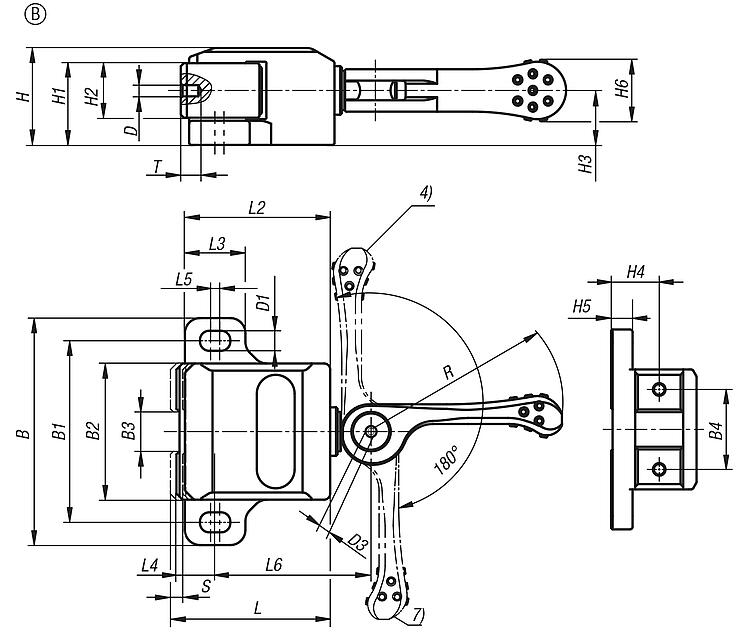

Yan bağlama elemanı, form B

daha fazla bilgi

Çizimler

Yan bağlama elemanı, form B

Ürün seçimi/filtresi

Sipariş numarasıFormBB1B2B3B4DD1D3HH1H2H3H4H5H6CADAks.FiyatSipariş et
K1697.03001B10080602040M58,6M5x640332222221024 214,04 €
K1697.02001B7560451530M46,6M4x53227181818819 162,34 €
Sipariş numarasıFormLL2L3L4L5L6RTStrok
S
Bağlama
kuvveti
kN
El
kuvveti
FH N
CADAks.FiyatSipariş et
K1697.03001B676326174678082,23200 214,04 €
K1697.02001B51482013351,56361,62150 162,34 €

Yan bağlama elemanı, form C

daha fazla bilgi

Çizimler

Yan bağlama elemanı, form C

Ürün seçimi/filtresi

Sipariş numarasıFormBB1B2B3B4D

D1D3HH1H2H3H4H5H6CADAks.FiyatSipariş et
K1697.01202C10080602040M58,6M5x640332222221018 214,04 €
K1697.00602C7560451530M46,6M4x53227181818814 162,34 €
Sipariş numarasıFormLL2L3L4L5L6RTStrok
S
S1=
Ön germe stroku
Bağlama
kuvveti
kN
El
kuvveti
FH N
CADAks.FiyatSipariş et
K1697.01202C676326174678080,40,81,250 214,04 €
K1697.00602C51482013351,56360,30,80,640 162,34 €
