Bağlama kancası, bilezikli

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Bağlama pabuçları
    - Bağlama kancası
      - Bağlama kancası, bilezikli

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Bağlama kancası ve bağlama kancası yuvası ıslah çeliği, temperlenmiştir.Model:perdahlı.Bilgi:Bilezikli bağlama kancaları doğrudan bir kilit deliğine vs. girinti olmadan da vidalanabilir. Uygun yükseklik ayar elemanları için bkz. Yükseklik silindirleri K0018.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0015 Bağlama kancası, bilezikli

208 kB

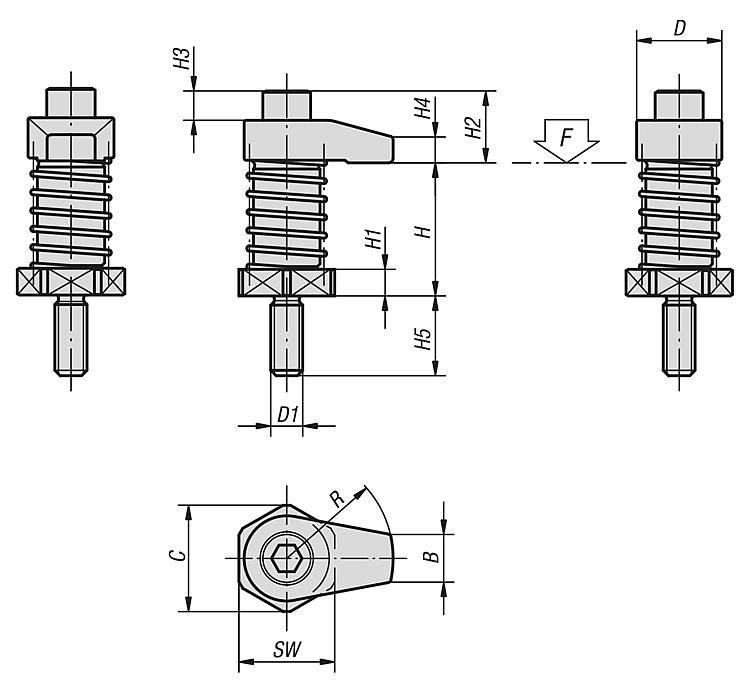

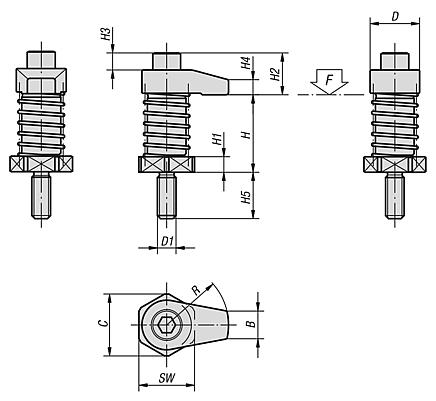

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	H Bağlama aralığı	H1	H2	H3	H4	H5	B	C	R	SW	Sıkma torku maks. Nm	F maks. kN	Fiyat
K0015.08020	22	M8	35-45	6	14	2	7	19	10	25	20	22	20	7,9	55,08 €
K0015.08025	22	M8	35-45	6	14	2	7	19	10	25	25	22	20	7,3	55,46 €
K0015.08030	22	M8	35-45	6	14	2	7	19	10	25	30	22	20	6,7	56,42 €
K0015.08120	22	M8	45-55	16	14	2	7	19	10	25	20	22	20	7,9	56,42 €
K0015.08125	22	M8	45-55	16	14	2	7	19	10	25	25	22	20	7,3	56,92 €
K0015.08130	22	M8	45-55	16	14	2	7	19	10	25	30	22	20	6,7	57,46 €
K0015.12040	32	M12	50-65	10	27	11	10	30	18	40	40	36	45	13,5	66,29 €
K0015.12050	32	M12	50-65	10	29	11	12	30	18	40	50	36	45	12,6	69,16 €
K0015.12060	32	M12	50-65	10	29	11	12	30	18	40	60	36	45	11,7	70,99 €
K0015.12140	32	M12	65-80	25	27	11	10	30	18	40	40	36	45	13,5	74,10 €
K0015.12150	32	M12	65-80	25	29	11	12	30	18	40	50	36	45	12,6	78,03 €
K0015.12160	32	M12	65-80	25	29	11	12	30	18	40	60	36	45	11,7	79,54 €
K0015.16040	36	M16	50-65	10	36	15	15	30	22	40	40	36	60	13,4	80,70 €
K0015.16050	36	M16	50-65	10	36	15	15	30	22	40	50	36	60	12,4	87,05 €
K0015.16060	36	M16	50-65	10	36	15	15	30	22	40	60	36	60	12	91,91 €
K0015.16140	36	M16	65-80	25	36	15	15	30	22	40	40	36	60	13,4	83,11 €
K0015.16150	36	M16	65-80	25	36	15	15	30	22	40	50	36	60	12,4	89,48 €
K0015.16160	36	M16	65-80	25	36	15	15	30	22	40	60	36	60	12	94,34 €
