K1857Döner kollu sıkıştırıcı için gerdirme kolu |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

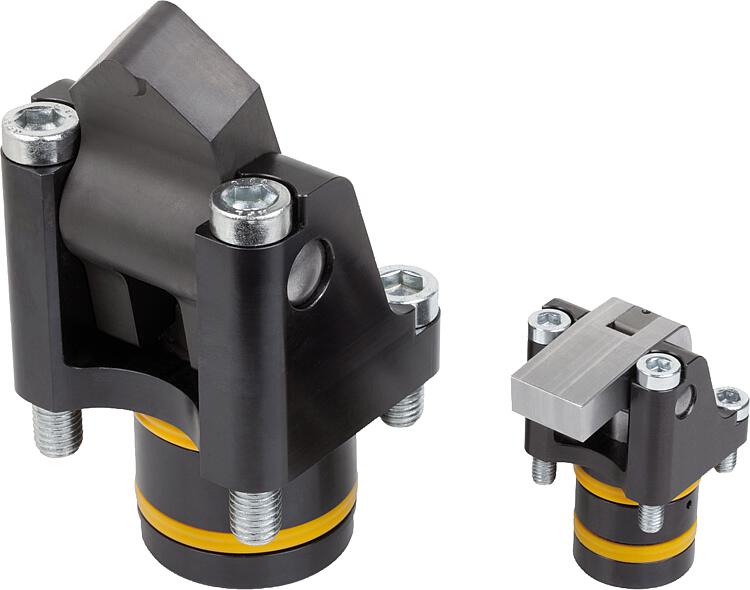

AçıklamaÜrün açıklaması:Gerdirme kolları, hidrolik K1856 döner kollu sıkıştırıcıların yanı sıra pnömatik K1870 döner kollu sıkıştırıcılar için de kullanılabilir. "Standart" gerdirme kolları ve "işlenmemiş" gerdirme kolları arasında seçim yapılabilir. "Standart" gerdirme kolları tamamlanmıştır ve hemen kullanıma hazırdır. "İşlenmemiş" gerdirme kolları istenen şekilde işlenebilir. Daha kolay işlenebilmesi için işlenmemiş bileşenler sertleştirilmemiş çelikten üretilmiştir. İstenen kontur uygulandıktan sonra, kullanım sırasında gerdirme kollarının deforme olmasını önlemek için gerdirme kolları takılmalı ve kullanımdan önce sertleştirilmelidir. Malzeme:Standart ve işlenmemiş çelik bileşen.Model:Standart sertleştirilmiş.
İşlenmemiş sertleştirilmiş.Bilgi:Döner kollu sıkıştırıcının doğru konumlandırılmasıyla, kısa gerdirme koluna rağmen iş parçası toleransları en iyi şekilde dengelenebilir.
Sıkıştırma elemanları düzenli olarak kirlenme açısından kontrol edilmeli ve gerekirse temizlenmelidir.

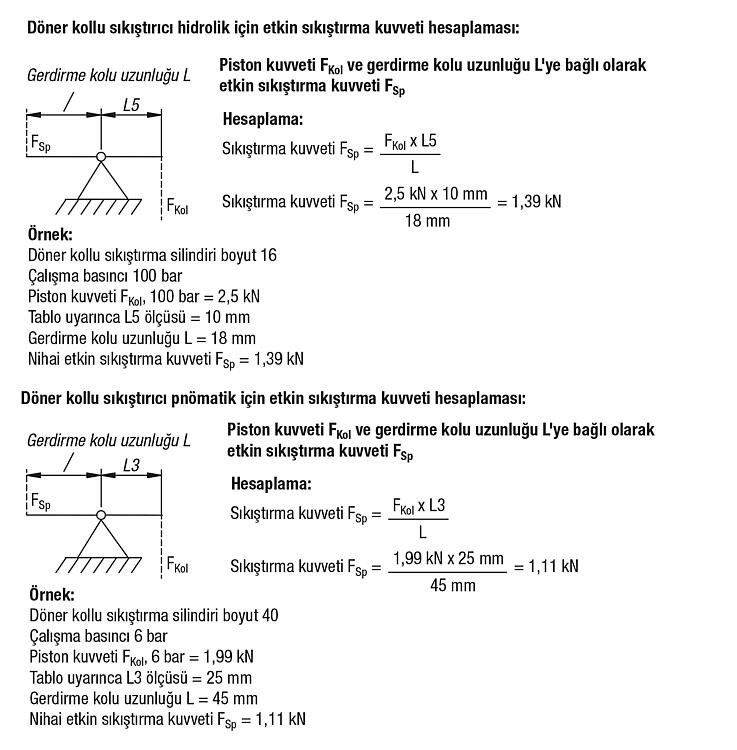

Etkin sıkıştırma kuvveti her bir gerdirme kolu için ayrı hesaplanmalıdır.
Optimum gerdirme kolu konumu 90°'dir.
"İşlenmemiş" sıkıştırma kollarını kullanmadan önce aşağıdaki sertlik derinlikleri yerine getirilmelidir: Sertlik derinliği 0,3 + 0,2 sertlik HRC 50 +/- 2.

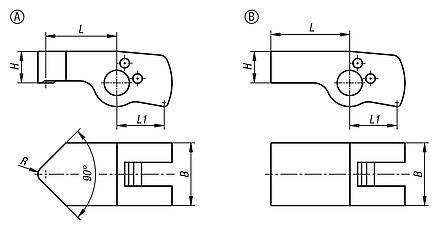

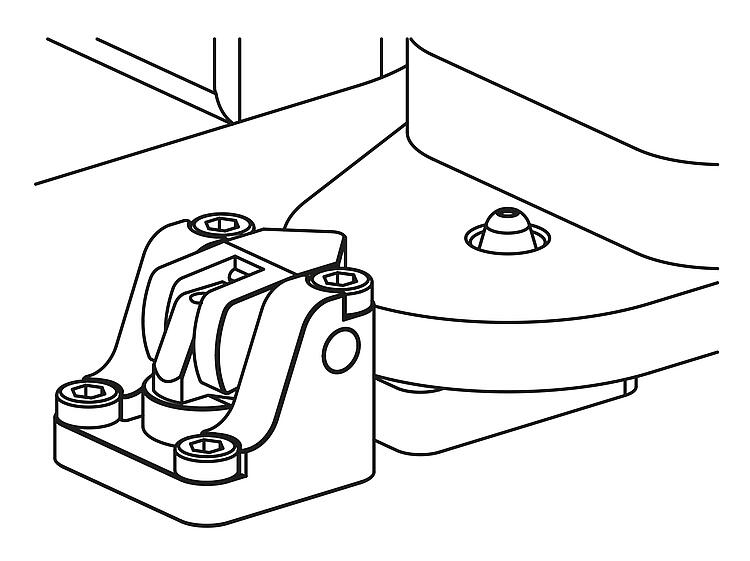

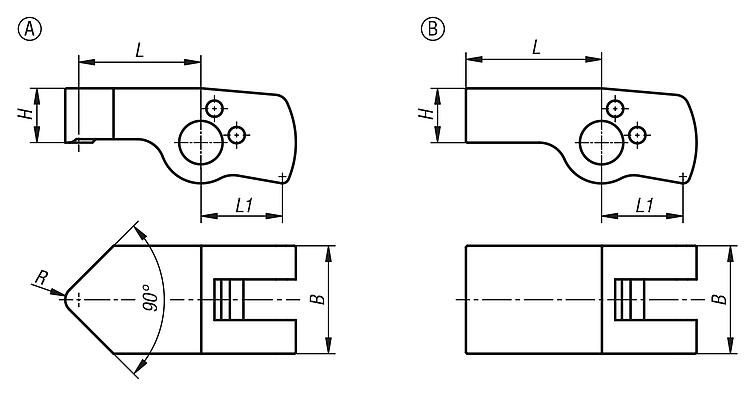

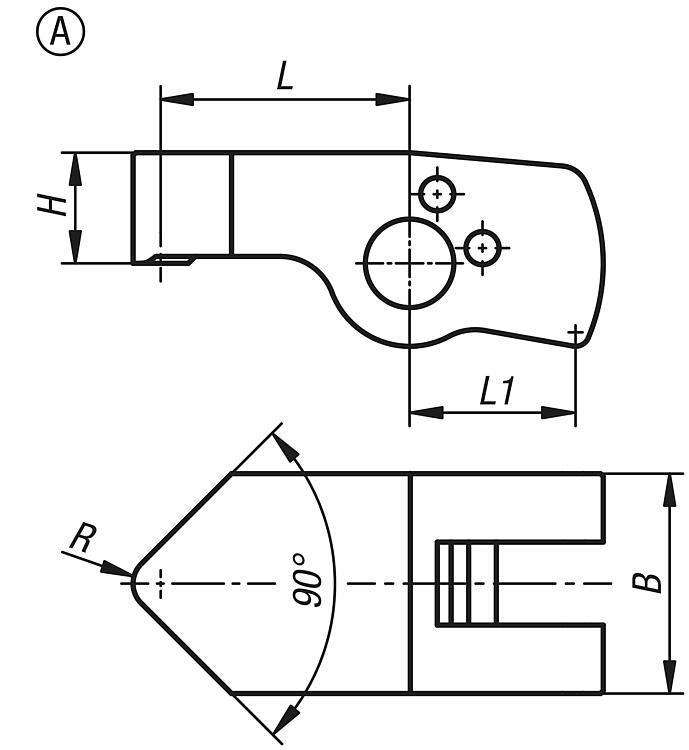

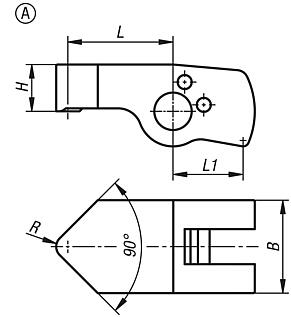

Güvenlik talimatlarını dikkate alın.Montaj:Gerdirme kolu, döner kollu sıkıştırıcının pistonuna asılır ve silindirik pim aracılığıyla sabitlenir. Böylelikle gerdirme kolu eksenel yönde sabitlenir ve dönmesi önlenir.Talep üzerine:Diğer ölçüler ve şekiller.Çizim bilgisi:Form A: Standart

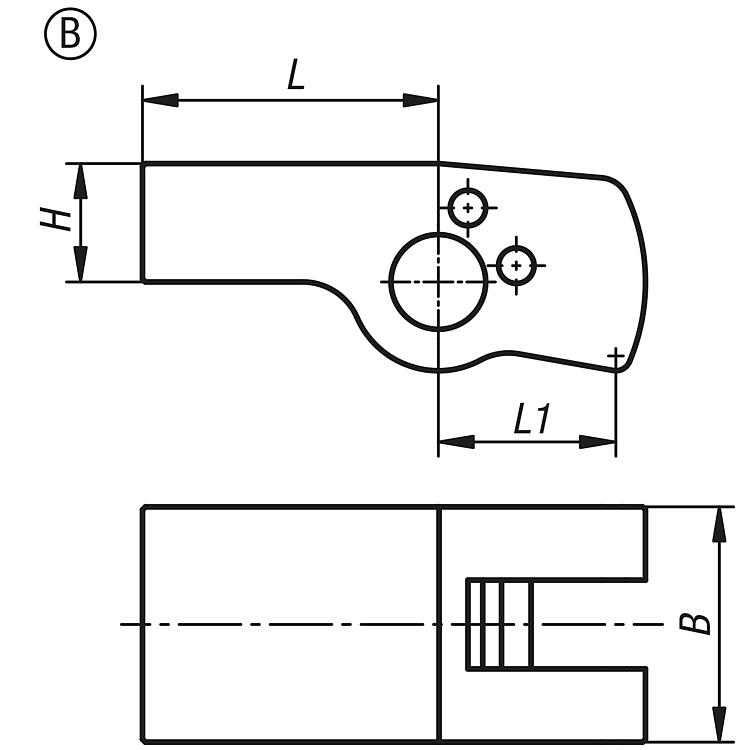

Form B: İşlenmemiş İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
| Sipariş numarası | Form | Form modeli | Piston çapı
için | Strok | B
| H | L | R | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1857.12091 | A | standart | 12 | 0,98 | 12 | 6 | 9 | 1,5 |  | | 40,33 € | | | K1857.12131 | A | standart | 12 | 1,12 | 12 | 6 | 13,5 | 1,5 | | | 45,50 € | | | K1857.12181 | A | standart | 12 | 1,97 | 12 | 6 | 18 | 1,5 | | | 49,63 € | | | K1857.12221 | A | standart | 12 | 2,45 | 12 | 6 | 22,5 | 1,5 | | | 54,80 € | | | K1857.16121 | A | standart | 16 | 0,78 | 16 | 8 | 12 | 2 | | | 41,36 € | | | K1857.16181 | A | standart | 16 | 1,16 | 16 | 8 | 18 | 2 | | | 46,53 € | | | K1857.16241 | A | standart | 16 | 1,6 | 16 | 8 | 24 | 2 | | | 51,70 € | | | K1857.16301 | A | standart | 16 | 1,94 | 16 | 8 | 30 | 2 | | | 56,87 € | | | K1857.20151 | A | standart | 20 | 1,48 | 20 | 10 | 15 | 2,5 | | | 44,46 € | | | K1857.20221 | A | standart | 20 | 2,21 | 20 | 10 | 22,5 | 2,5 | | | 49,63 € | | | K1857.20301 | A | standart | 20 | 2,95 | 20 | 10 | 30 | 2,5 | | | 54,80 € | | | K1857.20371 | A | standart | 20 | 3,68 | 20 | 10 | 37,5 | 2,5 | | | 62,04 € | | | K1857.25191 | A | standart | 25 | 1,26 | 25 | 12,5 | 19 | 3 | | | 53,77 € | | | K1857.25281 | A | standart | 25 | 1,86 | 25 | 12,5 | 28 | 3 | | | 61,01 € | | | K1857.25381 | A | standart | 25 | 2,52 | 25 | 12,5 | 38 | 3 | | | 67,21 € | | | K1857.25471 | A | standart | 25 | 3,12 | 25 | 12,5 | 47 | 3 | | | 73,41 € | | | K1857.32241 | A | standart | 32 | 2,56 | 32 | 16 | 24 | 4 | | | 88,92 € | | | K1857.32361 | A | standart | 32 | 3,85 | 32 | 16 | 36 | 4 | | | 100,30 € | | | K1857.32481 | A | standart | 32 | 5,13 | 32 | 16 | 48 | 4 | | | 111,67 € | | | K1857.32601 | A | standart | 32 | 6,4 | 32 | 16 | 60 | 4 | | | 122,01 € | | | K1857.40301 | A | standart | 40 | 3,05 | 40 | 20 | 30 | 5 | | | 128,22 € | | | K1857.40451 | A | standart | 40 | 4,6 | 40 | 20 | 45 | 5 | | | 145,79 € | | | K1857.40601 | A | standart | 40 | 6,1 | 40 | 20 | 60 | 5 | | | 161,30 € | | | K1857.40751 | A | standart | 40 | 7,6 | 40 | 20 | 75 | 5 | | | 175,78 € | |
|
| Sipariş numarası | Form | Form modeli | Piston çapı
için | Strok | B
| H | L | L1 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1857.12152 | B | işlenmemiş | 12 | 1,64 | 12 | 6 | 15 | 9 | | | 38,26 € | | | K1857.12242 | B | işlenmemiş | 12 | 2,62 | 12 | 6 | 24 | 9 | | | 46,53 € | | | K1857.16202 | B | işlenmemiş | 16 | 1,29 | 16 | 8 | 20 | 12 | | | 40,33 € | | | K1857.16322 | B | işlenmemiş | 16 | 2,07 | 16 | 8 | 32 | 12 | | | 47,56 € | | | K1857.20252 | B | işlenmemiş | 20 | 2,45 | 20 | 10 | 25 | 15 | | | 50,67 € | | | K1857.20402 | B | işlenmemiş | 20 | 3,92 | 20 | 10 | 40 | 15 | | | 51,70 € | | | K1857.25312 | B | işlenmemiş | 25 | 2,1 | 25 | 12,5 | 31 | 18,8 | | | 56,87 € | | | K1857.25502 | B | işlenmemiş | 25 | 3,32 | 25 | 12,5 | 50 | 18,8 | | | 63,07 € | | | K1857.32402 | B | işlenmemiş | 32 | 4,28 | 32 | 16 | 40 | 24 | | | 85,82 € | | | K1857.32642 | B | işlenmemiş | 32 | 6,84 | 32 | 16 | 64 | 24 | | | 93,06 € | | | K1857.40502 | B | işlenmemiş | 40 | 5,08 | 40 | 20 | 50 | 30 | | | 124,08 € | | | K1857.40802 | B | işlenmemiş | 40 | 8,1 | 40 | 20 | 80 | 30 | | | 149,93 € | |
|
