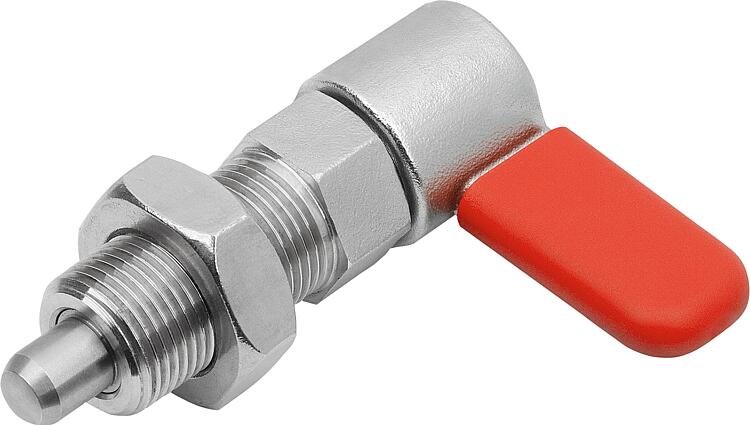

        İç kılavuzlu paslanmaz çelik kilit sürgüsü, Form D, sürgü kapaklı, somunlu

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Kilit sürgüleri kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Kilit dili 180° döndürülerek kilitleme pimi içeri çekilir, bu şekilde kilitleme konumu değiştirilebilir. Kilit çentiği, kilit dilinin bu konumda tutulmasını ve bu şekilde kilitleme piminin içeri çekili kalmasını sağlar.Malzeme:

Dişli kovan ve kilit dili 1.4308.
Kilitleme pimi 1.4305.
Baskı yayı 1.4310.
Thermoplast PA sürgü kapağı.

Model:Dişli kovan, baskı yayı ve kilit dili yalın.
Kilitleme pimi taşlanmış ve yalın.

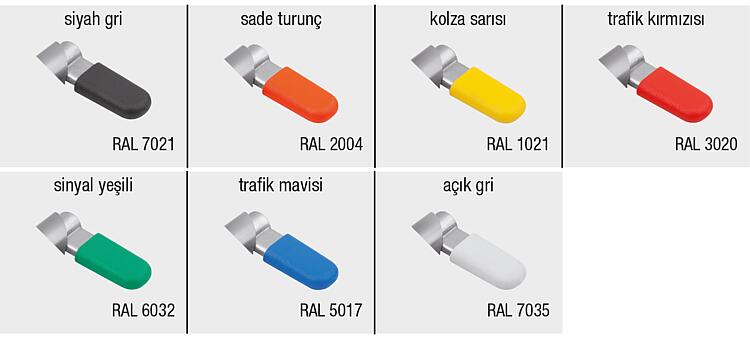

Kilit dili kapağı farklı renklerde:
- siyah gri RAL 7021.
- sade turuncu RAL 2004.
- kolza sarısı RAL 1021.
- trafik kırmızı RAL 3020.
- sinyal yeşil RAL 6032.
- trafik mavi RAL 5017.
- açık gri RAL 7035.
Kullanım:İç kılavuzlu kilit sürgüsü, kapalı yapı şekli sayesinde örneğin toz ve kıvılcım gibi aşırı kirlenmelerin söz konusu olduğu yerlere monte edilebilir.Avantajlar:- Kilit dili 180° çevrilerek kilitleme pimi içeri çekilir.
- Kapalı yapı şekli, kirlerin dişli kovana girmesini önler.
- Kovandaki altıgen parça sayesinde kilit dili kolayca monte edilir.Talep üzerine:Özel modeller.Aksesuar:Tutucu parçalar K0638.
Konumlandırma burçları K1290.
Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

K1678_D_Datasheet_31911__k_lavuzlu_paslanmaz_elik_kilit_suerguesue_Form_D_suergue_kapakl_somunlu--tr

343 kB

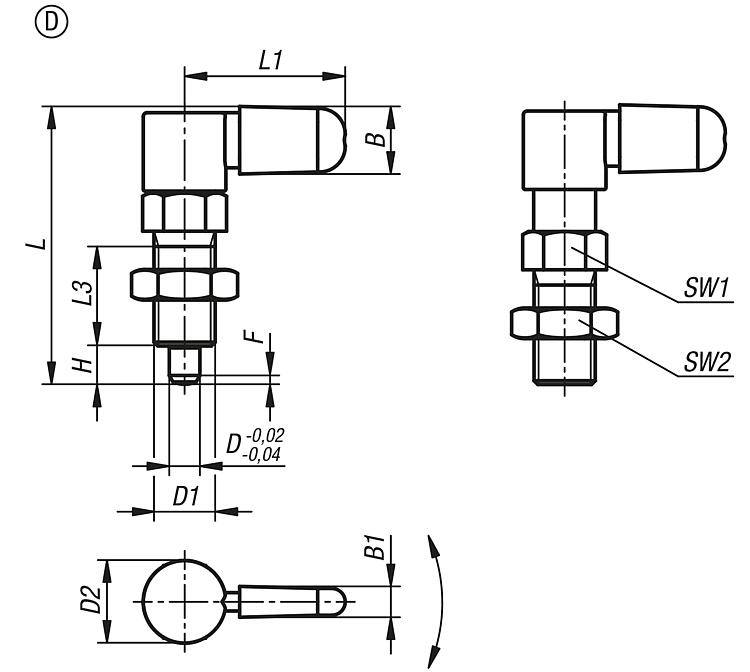

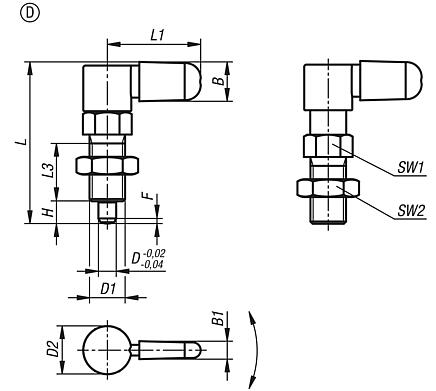

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Bileşen rengi	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Fiyat
K1678.10705101	D	siyah gri RAL 7021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	14,06 €
K1678.10706121	D	siyah gri RAL 7021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	15,44 €
K1678.10708161	D	siyah gri RAL 7021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	17,27 €
K1678.10710201	D	siyah gri RAL 7021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	21,32 €
K1678.107051012	D	sade turunç RAL 2004	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	14,06 €
K1678.107061212	D	sade turunç RAL 2004	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	15,44 €
K1678.107081612	D	sade turunç RAL 2004	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	17,27 €
K1678.107102012	D	sade turunç RAL 2004	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	21,32 €
K1678.1070510116	D	kolza sarı RAL 1021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	14,06 €
K1678.1070612116	D	kolza sarı RAL 1021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	15,44 €
K1678.1070816116	D	kolza sarı RAL 1021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	17,27 €
K1678.1071020116	D	kolza sarı RAL 1021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	21,32 €
K1678.1070510148	D	trafik kırmızı RAL 3020	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	14,06 €
K1678.1070612148	D	trafik kırmızı RAL 3020	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	15,44 €
K1678.1070816148	D	trafik kırmızı RAL 3020	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	17,27 €
K1678.1071020148	D	trafik kırmızı RAL 3020	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	21,32 €
K1678.1070510186	D	sinyal yeşil RAL 6032	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	14,06 €
K1678.1070612186	D	sinyal yeşil RAL 6032	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	15,44 €
K1678.1070816186	D	sinyal yeşil RAL 6032	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	17,27 €
K1678.1071020186	D	sinyal yeşil RAL 6032	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	21,32 €
K1678.1070510187	D	trafik mavi RAL 5017	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	14,06 €
K1678.1070612187	D	trafik mavi RAL 5017	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	15,44 €
K1678.1070816187	D	trafik mavi RAL 5017	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	17,27 €
K1678.1071020187	D	trafik mavi RAL 5017	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	21,32 €
K1678.1070510188	D	açık gri RAL 7035	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	14,06 €
K1678.1070612188	D	açık gri RAL 7035	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	15,44 €
K1678.1070816188	D	açık gri RAL 7035	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	17,27 €
K1678.1071020188	D	açık gri RAL 7035	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	21,32 €
