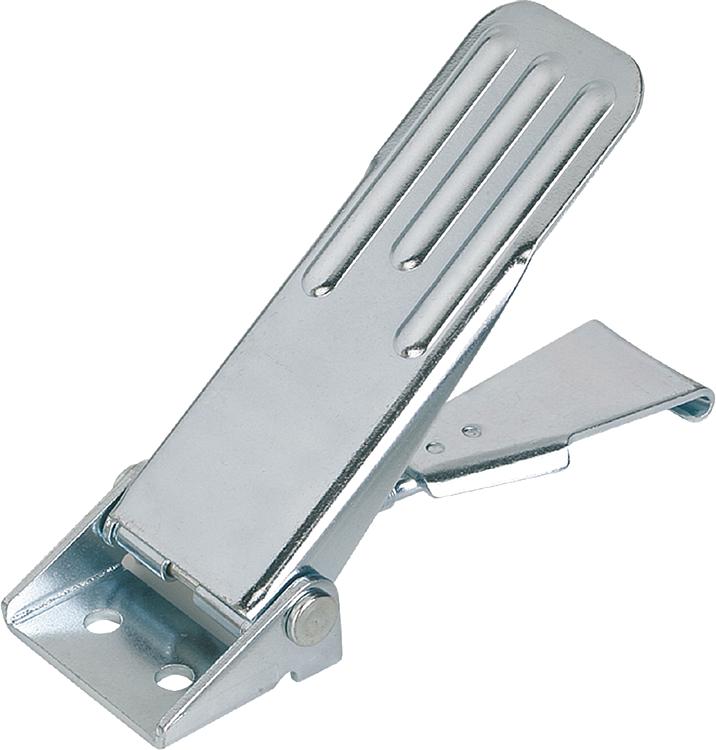

4000N'a kadar sac braketli çelik veya paslanmaz çelik gerdirme mandalları, ayarlanabilir, vidalama delikleri görünür, uzun versiyon, Form A, standart
Ürün açıklaması/Ürün resimleri
AçıklamaMalzeme:
Çelik veya paslanmaz çelik 1.4301.
Model:galvaniz kaplama, mavi pasifleştirilmiş. Kaplamasız paslanmaz çelik.Bilgi:Ayarlanabilir gerdirme mandalları, endüstriyel uygulamalar için güvenli kilitleme sistemleridir. Tam merkez noktası aşıldığında titreşimsiz kilitleme özelliğine sahiptirler. Ayrıca çok sağlam tipleri ve düşük montaj yükseklikleri ile öne çıkarlar.
Bağlama kancası karşı kancaya takıldıktan sonra, birbirine bağlanacak parçalar kol parçası çekilerek 6 mm'ye kadar yakınlaştırılabilir. Olası toleransların dengelenmesi veya yeterli gerdirmenin sağlanması için bağlama kancasının konumu bir mil (M6) ile ayarlanabilir. Gerdirme mandalları vidalanabilir veya perçinlenebilir. İstenen tip karşı kanca ayrı olarak sipariş edilmelidir.
Tutma kuvveti F1, karşı kancaya değil, gerdirme mandalına ilişkindir.Aksesuar:Karşı kanca K0048.Çizim bilgisi:
Form A standart
1) Karşı kanca ile montaj için delik desenleri
Özellikler:
İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
