Alüminyum gömme tutamaklar, katlanabilir
K0239

Alüminyum gömme tutamaklar, katlanabilir

geri

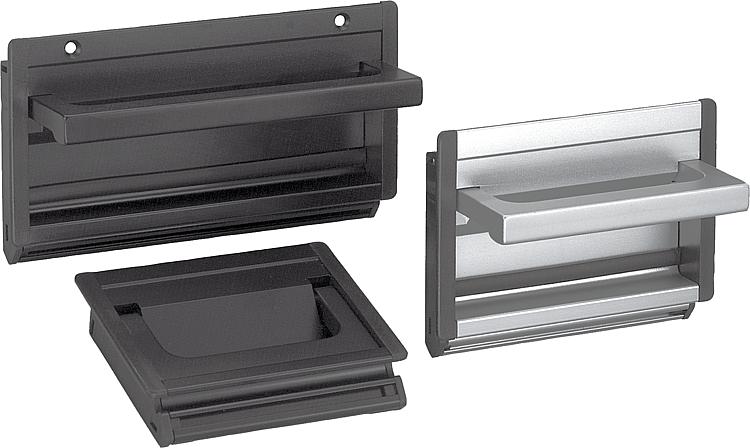

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele
AçıklamaMalzeme:Tutamak gövdesi ve katlanır tutamak: Alüminyum profil.
Uç kapaklar: Poliamid.
Form A: Kauçuk profil ile tespitlenir.
Form B: 2 adet çelik havşa başlı cıvata ile tespitlenir.
Model:Tutamak gövdesi ve katlanır tutamak: Cam küre kumlama, satinize ve siyah veya doğal renkli eloksal kaplama. Kauçuk profil: Siyah. Tespitleme cıvataları: Galvaniz kaplama.Bilgi:Form A gömme tutamaklar, 1-2,5 mm sac kalınlıkları için cıvata ile tespitlemeye gerek olmadan kullanılabilir. Mevcut 2 adet içe çekilmiş kauçuk profil, mutlak montaj sağlamlığı sağlar.
Form B gömme tutamaklar, alternatif olarak 2 adet havşa başlı cıvata ile dış taraftan tespitlenebilir.

M4 cıvataları için birbirlerine 90° kaydırmalı olarak konumlandırılmış çapraz oluklar, topraklama bağlantısı yapılmasını sağlar ve ilave parçaların monte edilmesi için yardımcı olabilir.
Montaj:Alt kauçuk profil takıldıktan sonra her iki yan kapak bastırılarak gömme tipi tutamak gövdesine takılır. Ardından tutamak 45° altında montaj açıklıının alt kenarı üzerinden tıkılır ve gövde duvarına doğru bastırılır.
Uygulama şekline balı olarak 2. kauçuk profil üst kanala geçmiştir veya tespitleme 2 havşa başlı cıvata ile yapılır.
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet K0239 Alüminyum gömme tutamaklar, katlanabilir 211 kB

Çizimler (toplu genel bakış)

Alüminyum gömme tutamaklar, katlanabilir

Profil katlama kolları, Form A

daha fazla bilgi

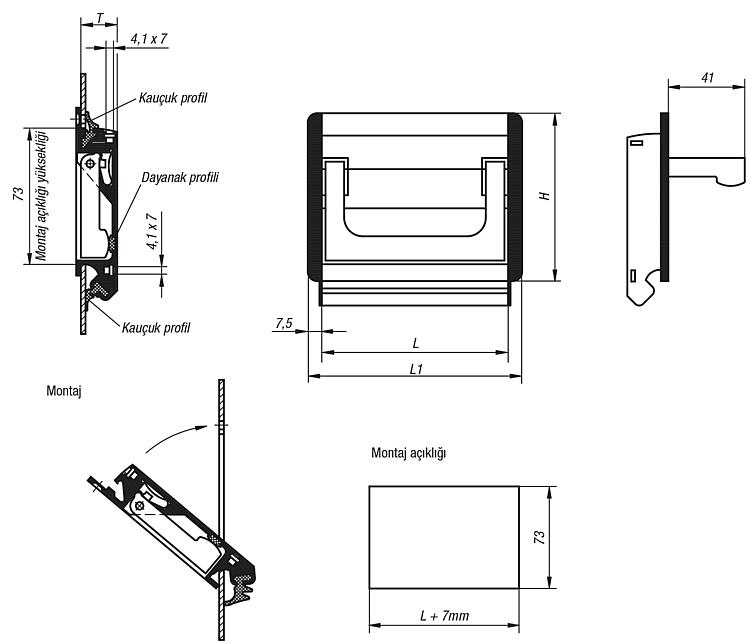

Çizimler

Profil katlama kolları, Form A

Ürün seçimi/filtresi

Sipariş numarasıAna gövde
rengi
FormÖzellikHLL1TMontaj açıklığıTaşıma
kapasitesi
N
CADAks.FiyatSipariş et
K0239.10011siyah eloksal kaplamaAtakılabilir9010011519,5107 x 73500 43,81 €
K0239.11811siyah eloksal kaplamaAtakılabilir9011813319,5125 x 73500 46,02 €
K0239.16711siyah eloksal kaplamaAtakılabilir9016718219,5174 x 73500 52,00 €
K0239.10013doğal eloksal kaplamaAtakılabilir9010011519,5107 x 73500 42,66 €
K0239.11813doğal eloksal kaplamaAtakılabilir9011813319,5125 x 73500 44,78 €
K0239.16713doğal eloksal kaplamaAtakılabilir9016718219,5174 x 73500 50,50 €

Alüminyum gömme tutamaklar, katlanabilir, 2 vida ile montaj

daha fazla bilgi

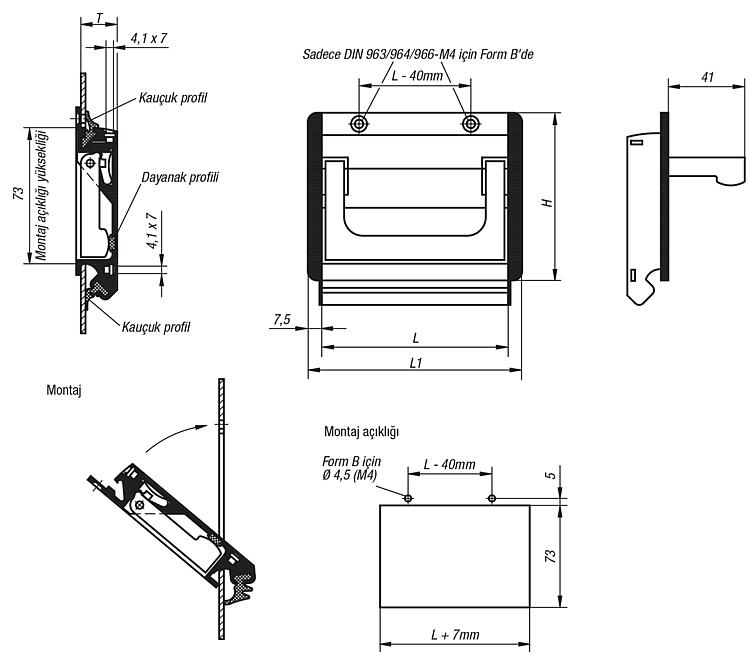

Çizimler

Alüminyum gömme tutamaklar, katlanabilir, 2 vida ile montaj

Ürün seçimi/filtresi

Sipariş numarasıAna gövde
rengi
FormÖzellikHLL1TMontaj açıklığıTaşıma
kapasitesi
N
CADAks.FiyatSipariş et
K0239.10021siyah eloksal kaplamaBvidalanabilir9010011519,5107 x 73500 45,14 €
K0239.11821siyah eloksal kaplamaBvidalanabilir9011813319,5125 x 73500 47,34 €
K0239.16721siyah eloksal kaplamaBvidalanabilir9016718219,5174 x 73500 53,32 €
K0239.10023doğal eloksal kaplamaBvidalanabilir9010011519,5107 x 73500 43,95 €
K0239.11823doğal eloksal kaplamaBvidalanabilir9011813319,5125 x 73500 46,02 €
K0239.16723doğal eloksal kaplamaBvidalanabilir9016718219,5174 x 73500 51,82 €
