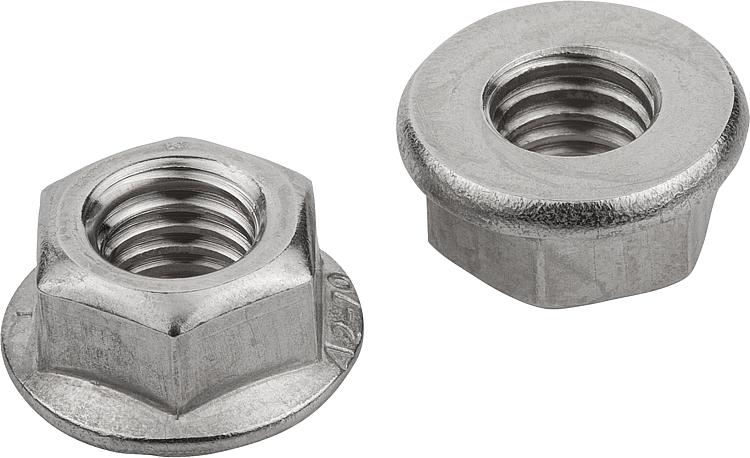

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik, paslanmaz çelik A2 veya paslanmaz çelik A4.Model:Çelik, sağlamlık sınıfı 8, galvaniz kaplama.
Paslanmaz çelik A2, yalın.
Paslanmaz çelik A4, yalın.Bilgi:Tabloda maksimum somun yükseklikleri H maks. gösterilmektedir.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1797 Flanşlı altıgen somunlar DIN 6923 / EN 1661, geliştirilmiş

192 kB

Grades

39,9 kB

Bağlantı elemanları standartlarına genel bakış

716 kB

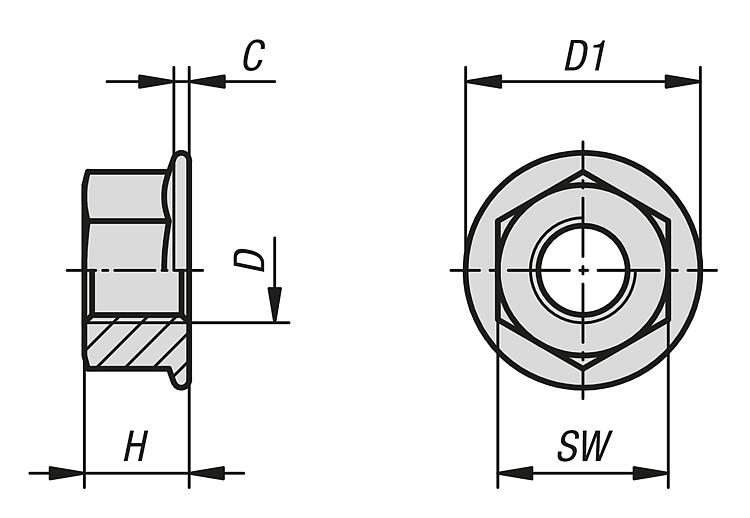

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	D	D1	C	H	SW	DIN	EN
-	çelik	M4	10	0,9	4,65	7	-	EN 1661
-	çelik	M5	11,8	1	5	8	-	EN 1661
-	çelik	M6	14,2	1,1	6	10	-	EN 1661
-	çelik	M8	17,9	1,2	8	13	-	EN 1661
-	çelik	M10	21,8	1,5	10	15	-	-
-	çelik	M12	26	1,8	12	18	-	EN 1661
-	çelik	M16	34,5	2,4	16	24	-	EN 1661
-	çelik	M20	42,8	3	20	30	-	EN 1661
-	paslanmaz çelik A2	M4	10	0,9	4,65	7	-	EN 1661
-	paslanmaz çelik A2	M5	11,8	1	5	8	-	EN 1661
-	paslanmaz çelik A2	M6	14,2	1,1	6	10	-	EN 1661
-	paslanmaz çelik A2	M8	17,9	1,2	8	13	-	EN 1661
-	paslanmaz çelik A2	M10	21,8	1,5	10	15	-	-
-	paslanmaz çelik A2	M12	26	1,8	12	18	-	EN 1661
-	paslanmaz çelik A4	M5	11,8	1	5	8	-	-
-	paslanmaz çelik A4	M6	14,2	1,1	6	10	-	-
-	paslanmaz çelik A4	M8	17,9	1,2	8	13	-	-
-	paslanmaz çelik A4	M10	21,8	1,5	10	15	-	-
-	paslanmaz çelik A4	M12	26	1,8	12	18	-	-
