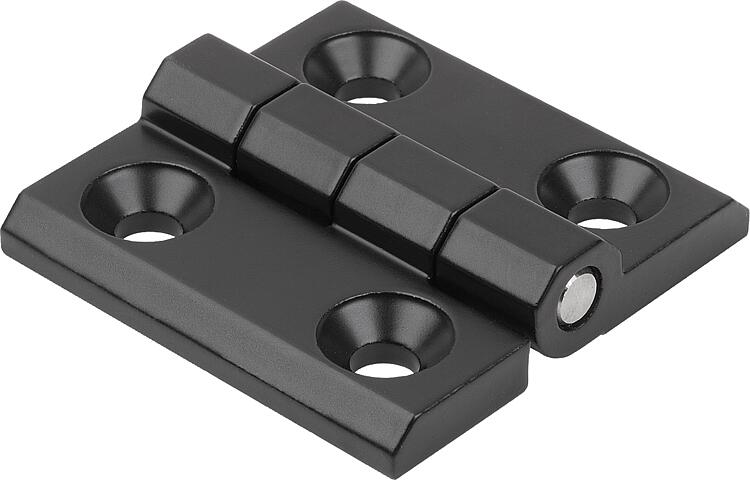

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Menteşe çinko basınçlı döküm.
Eksen paslanmaz çelik.Model:Menteşe kumlanmış, krom kaplama veya siyah.
Eksen yalın.Bilgi:İç taraftaki kapılar için menteşeler.
Menteşeler hem sağda hem de solda kullanılabilir.

*Bu noktalarda alt taraftan delikler mevcuttur, fakat bunlar gerekirse delinerek açılabilir.

Menteşelerin belirtilen yüklenme değerleri, emniyet faktörleri dikkate alınmadan ve her türlü sorumluluk reddedilerek verilen, bağlayıcı olmayan referans değerlerdir. Belirtilen değerler sadece bilgi amaçlıdır ve özelliklerin yasal olarak bağlayıcı garanti edildiği anlamına gelmez.

Yüklenme değerleri laboratuvar koşulları altında belirlenir. Menteşenin ilgili uygulama için uygun olup olmadığını her kullanıcı kişisel olarak belirlemelidir.

Menteşelerin sabitlendiği farklı malzemeler ve sabitleme türleri, hava koşulları ve ayrıca aşınma belirlenen değerleri etkileyebilir.Aksesuar:İçten altıgenli havşa başlı vidalar DIN EN ISO 10642 (K0708).

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1897_A Menteşeler, çinko basınçlı döküm, Form A

180 kB

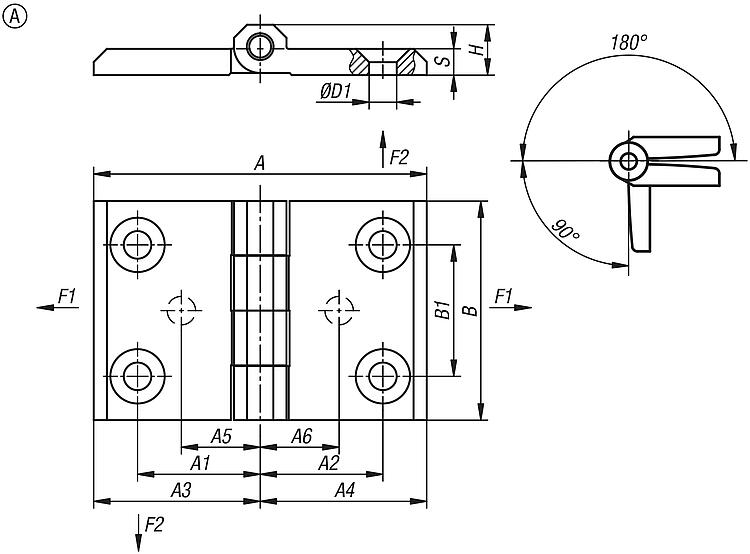

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde rengi	A	A1	A2	A3	A4	A5	A6	B	B1	D1	H	Açılma açısı	S	F1 N	F2 N	Fiyat
K1897.0504004011	A	krom kaplama	40	12,5	12,5	20	20	-	-	40	25	5,3	9	180°	5	3650	2000	5,12 €
K1897.0504004021	A	siyah	40	12,5	12,5	20	20	-	-	40	25	5,3	9	180°	5	3650	2000	3,91 €
K1897.0605005011	A	krom kaplama	50	15	15	25	25	-	-	50	30	6,3	11,5	180°	6	3650	2000	6,58 €
K1897.0605005021	A	siyah	50	15	15	25	25	-	-	50	30	6,3	11,5	180°	6	3650	2000	4,60 €
K1897.0607605011	A	krom kaplama	76	28	28	38	38	-	-	50	30	6,5	11,5	270°	6	3650	900	5,86 €
K1897.0607605021	A	siyah	76	28	28	38	38	-	-	50	30	6,5	11,5	270°	6	3650	900	5,27 €
K1897.0606305011	A	krom kaplama	63	15	28	25	38	-	-	50	30	6,5	11,5	270°	6	4400	850	6,48 €
K1897.0606305021	A	siyah	63	15	28	25	38	-	-	50	30	6,5	11,5	270°	6	4400	850	5,18 €
K1897.0806006011	A	krom kaplama	60	18	18	30	30	-	-	60	36	8,4	15	180°	8	4500	4500	8,68 €
K1897.0806006021	A	siyah	60	18	18	30	30	-	-	60	36	8,4	15	180°	8	4500	4500	6,31 €
K1897.0607606021	A	siyah	76	28	28	38	38	-	-	60	36	6,5	15	270°	8	3650	2000	7,30 €
K1897.0809006011	A	krom kaplama	90	18	45	30	60	-	23*	60	36	8,4	15	270°	8	5500	2500	10,31 €
K1897.0809006021	A	siyah	90	18	45	30	60	-	23*	60	36	8,4	15	270°	8	5500	2500	9,78 €
K1897.0812006011	A	krom kaplama	120	45	45	60	60	23*	23*	60	36	8,4	15	270°	8	5500	1300	14,68 €
K1897.0812006021	A	siyah	120	45	45	60	60	23*	23*	60	36	8,4	15	270°	8	5500	1300	10,87 €
